6) Если автомобиль оборудован электрическими стеклоподъемниками, ТЕМНО-СИНИЙ провод системы
может быть запрограммирован как “отрицательный выход для закрывания окон автомобиля при
постановке системы на охрану ” (программируемая функция № 20). В этом случае данный выход сис-
темы также уже более не будет управляться нажатием кнопки
передатчика на 3 секунды. Вместо этого
ТЕМНО-СИНИЙ провод будет автоматически замыкаться на “массу” на 30 секунд после постановки систе-
мы на охрану. Нажатие кнопки передатчика в течение этих 30 секунд остановит работу стеклоподъемни-
ков, не снимая систему с охраны.
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините ТЕМНО-СИНИЙ
провод к данному проводу.
3) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “отрицательный выход для допол-
нительной блокировки двигателя” (программируемая функция № 20). В этом случае данный выход сис-
темы уже более не будет управляться нажатием кнопки
передатчика на 3 секунды. Вместо этого, ТЕМ-
НО-СИНИЙ провод будет автоматически замыкаться на “массу” при включенной охране и может использо-
ваться для управления дополнительным нормально замкнутым реле блокировки стартера.
ВНИМАНИЕ: Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и
должен использоваться только для управления катушкой дополнительного реле.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле.
Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда
ключ зажигания находится в любом ином положении
Перережьте вышенайденный провод, идущий от замка зажигания к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 87a реле. Подсое-
дините другую часть провода к контакту № 30 реле.

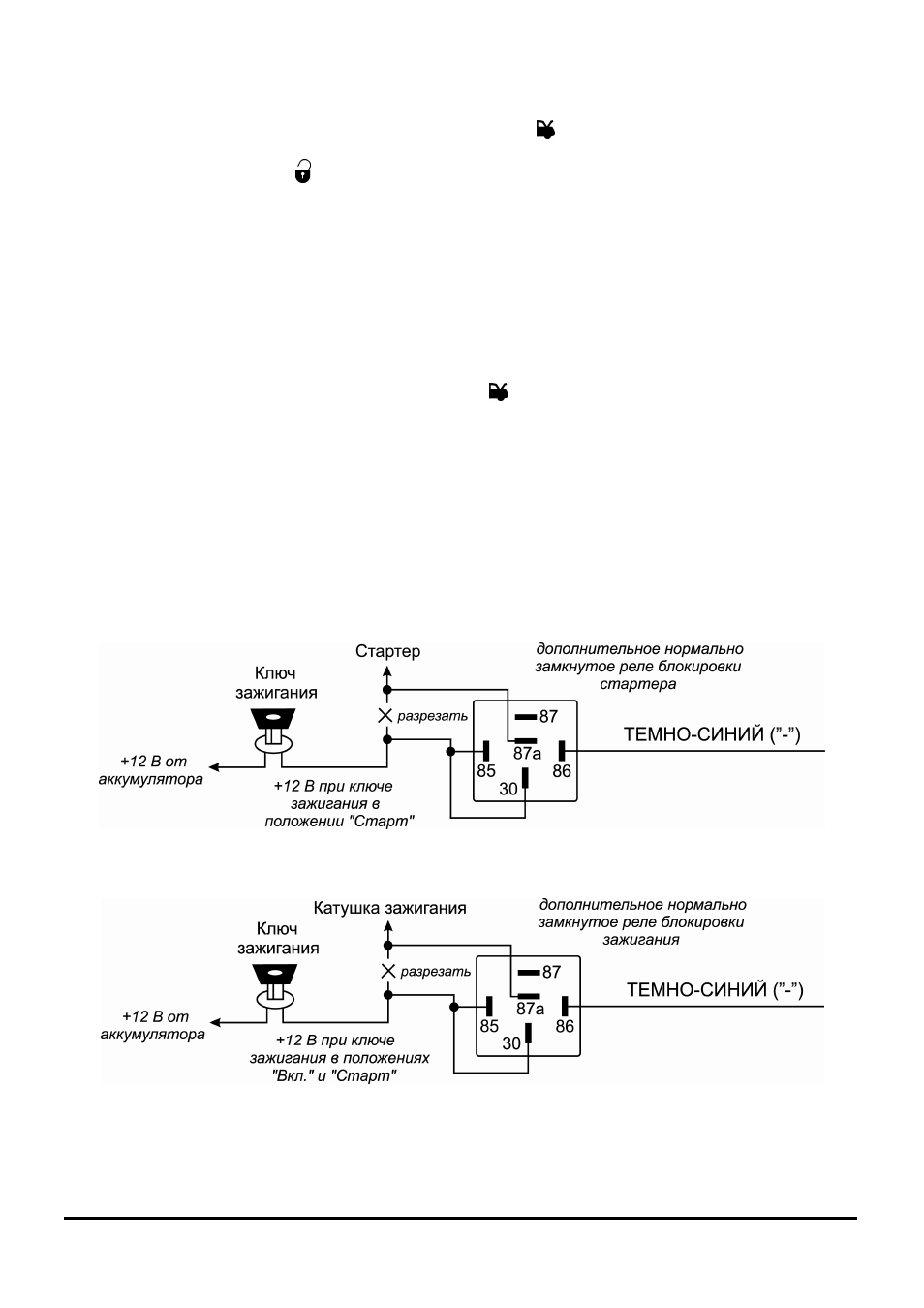

Схема подключения ТЕМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
