2 | Описание изделия
• Полугерметичный шестицилиндровый поршневой компрессор с двигателем
с охлаждением всасываемым газом.
• Поток хладагента, который всасывается из испарителя, проходит через двигатель
и обеспечивает наиболее интенсивное охлаждение. При этом температура
двигателя даже при больших нагрузках остается достаточно низкой.
• Расположение цилиндров попарно в форме W.
Фирменная табличка

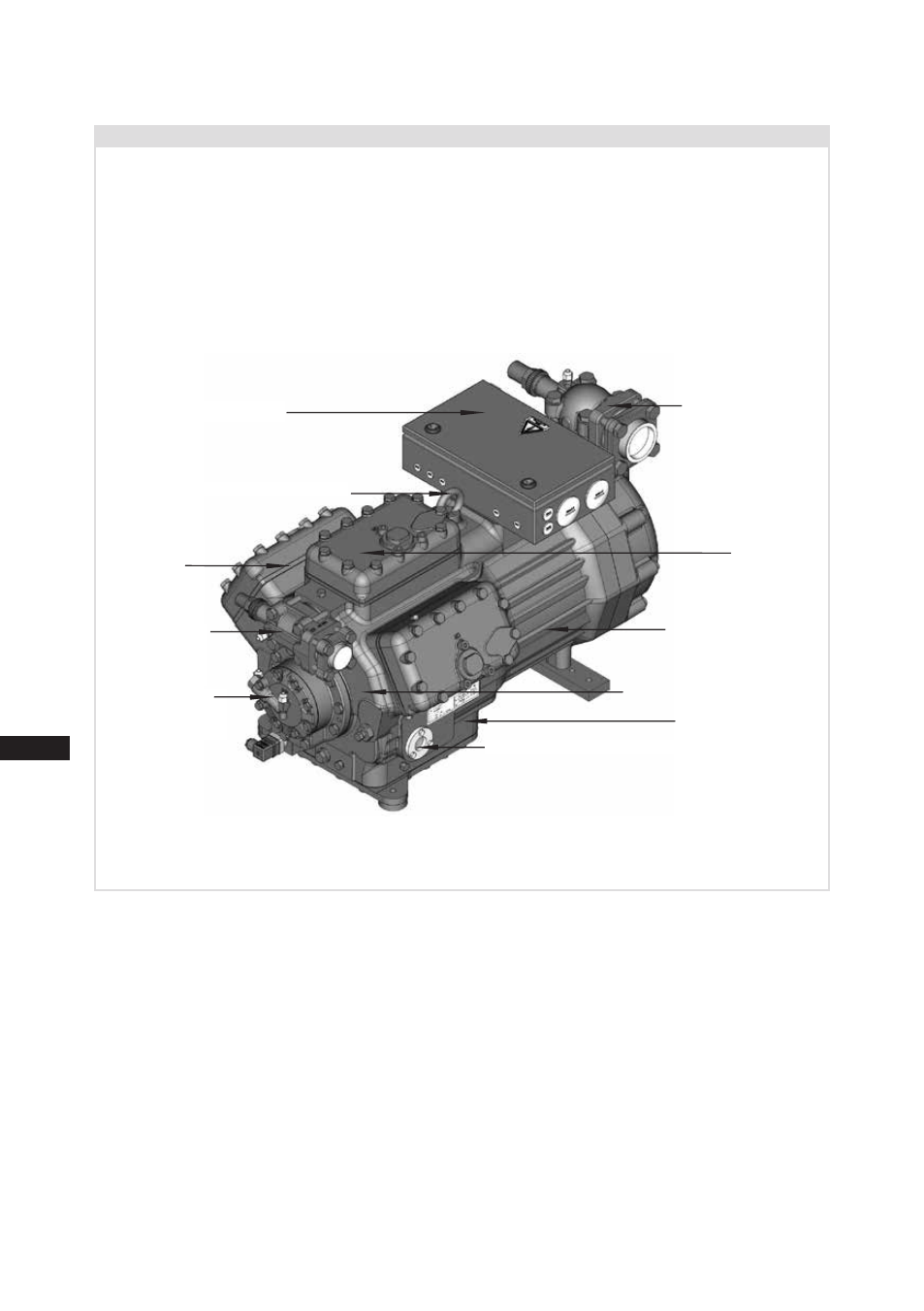

Рис. 1
Плоский
затвор
клапана
Крышка
цилиндра
Клеммная коробка
Размеры и подключения приведены в разделе 9
Транспортировочная петля
Запорный
вентиль
Масляный
насос
Запорный
всасывающий
вентиль
Смотровое стекло масляной системы
Моторная часть
Часть привода
2.1 Краткое описание
