5 | Электрическое подключение
На заводе электродвигатель включен на прямой пуск (YYY и́ли YY). Для пуска с вклю-
чением части обмотки Δ/YYY и́ли Y/YY необходимо удалить перемычки и присоединить
провода в соответствии с электрической схемой:

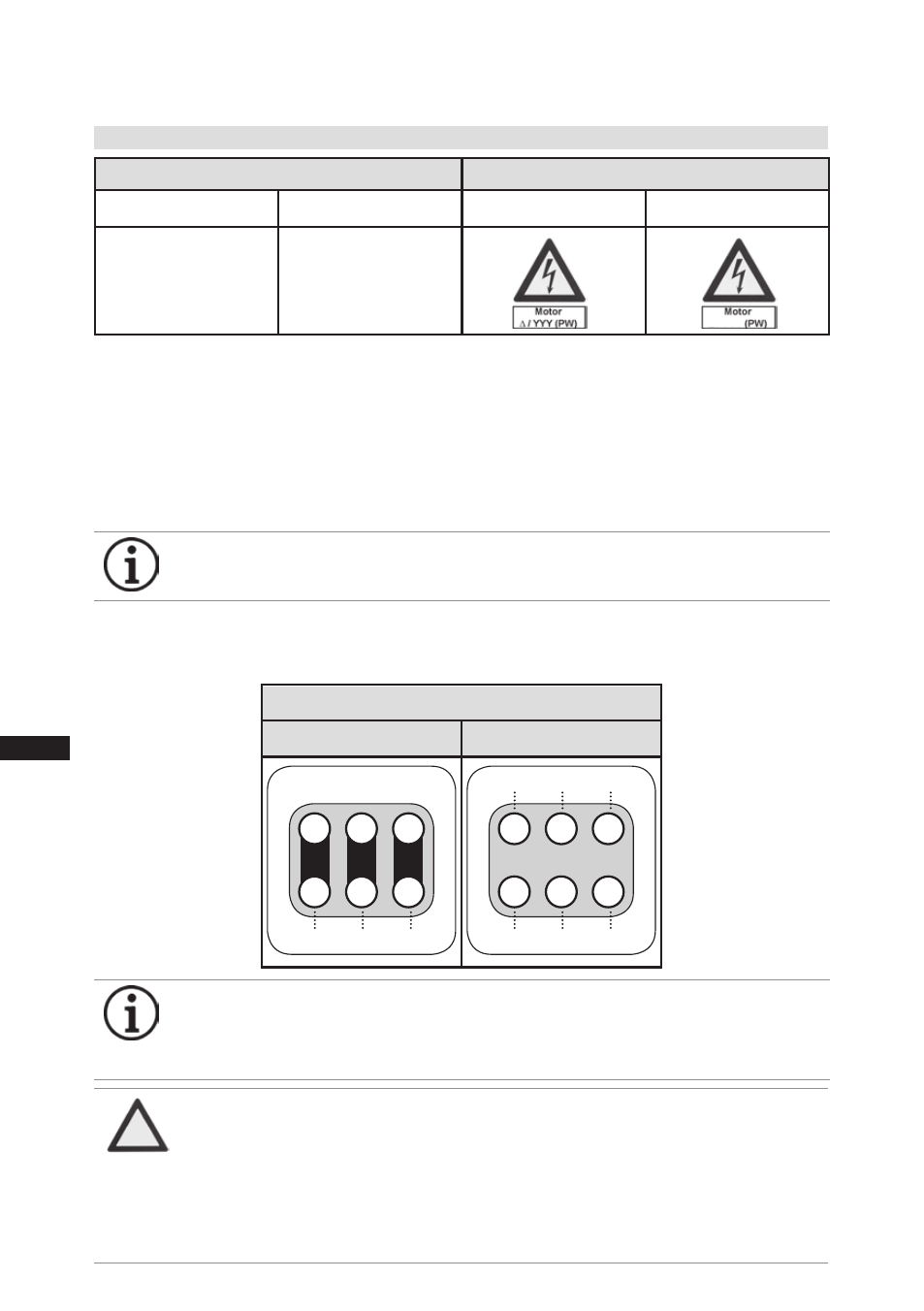

5.3 Серийный электродвигатель, прямой пуск и пуск с включением части обмотки
400 V
Direktstart YY Teilwicklungsstart Y/YY
1V1 1W1 1U1
2W1 2V1 2U1
L3 L2 L1 L3 L2 L1
L3 L2 L1
1V1 1W1 1U1
2W1 2V1 2U1
Прямой пуск YYY Пуск с включением
части обмотки Δ/YYY ∆
ИНФОРМА-
ЦИЯ
Механическая разгрузка пуска с помощью байпасного
электромагнитного клапана не требуется.
ИНФОРМА-
ЦИЯ
При проверке обмотки с помощью прибора для измере-
ния сопротивления необходимо учитывать, что обмотка
1 и обмотка 2 в компрессоре HG7 имеют внутреннее
соединение.
Маркировка на фирменной табличке Наклейка на клеммной коробке
A039 и ниже A040 и выше A039 и ниже A040 и выше
∆/YYY Y/YY
Компрессор с такой маркировкой предназначен для прямого пуска или пуска с включе-
нием части обмотки. Обмотка двигателя разделяется на две части:
код исподнения 039 и ниже: обмотка 1 = 60% и обмотка 2 = 40%. Такое разделение при
пуске с включением части обмотки снижает значение пускового тока примерно на 65%
по сравнению с прямым пуском.
код исподнения 040 и выше: обмотка 1 = 50% и обмотка 2 = 50%. Такое разделение при
пуске с включением части обмотки снижает значение пускового тока примерно на 50%
по сравнению с прямым пуском.
Y/YY
ВНИМАНИЕ Несоблюдение этих требований ведет к возникновению маг-
нитных полей, вращающихся в противоположных направ-
лениях, и, как следствие, повреждению двига теля. После
пуска двигателя с включением обмотки 1 время запаздыва-
ния подключения обмотки 2 не должно превышать одной
секунды. Несоблюдение этого требования может суще-
ственно сократить срок эксплуатации двигателя.
