4 | Монтаж компрессора

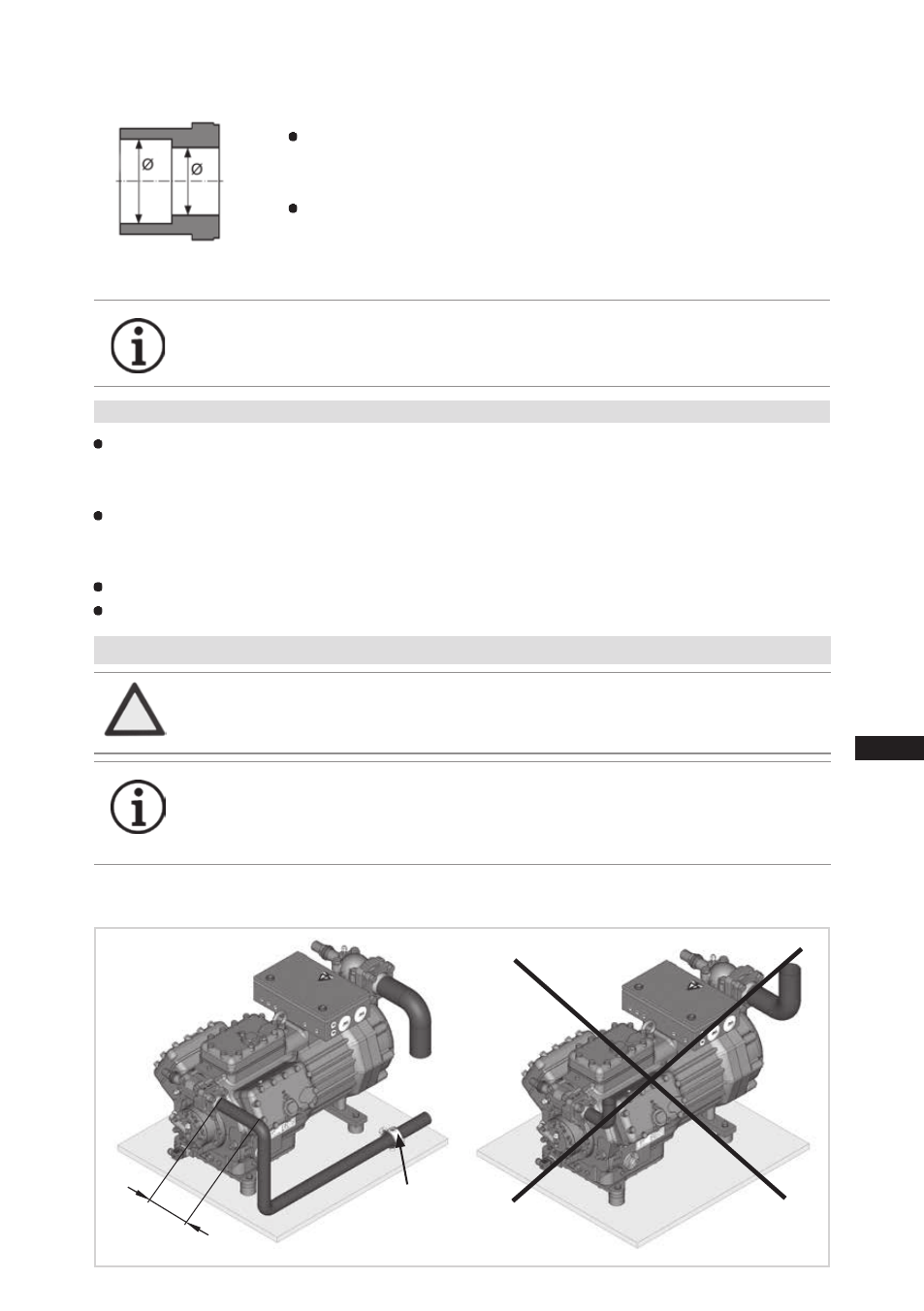

4.4 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без
окалины, металлических стружек, слоя ржавчины и фосфатной пленки. Используйте
только герметично закрытые трубы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить опасность
появления трещин и разрывов трубопроводов от сильной вибрации, используйте под-
ходящие гасители колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте падение давления.
стабильная
точка опоры
Рис. 14 как можно короче
Соединительные элементы труб обладают ступенчатым вну-
тренним диаметром, таким образом, трубы можно использовать
в традиционных миллиметровых и дюймовых размерах.
Диаметры подсоединения запорных вентилей предназначены
для макс. мощности компрессора. Требуемое поперечное
сечение трубы необходимо подогнать под производитель-
ность. То же самое касается обратных вентилей.
Рис. 13: ступенчатый
внутренний диаметр
Действует правило: первый участок трубы от запорного вентиля всегда про-
кладывать по направлению вниз и параллельно приводному валу.
ВНИМАНИЕ Прокладка труб ненадлежащим образом может приве-
сти к трещинам и разрывам, что может стать причиной
утечки хладагента.
ИНФОРМА-
ЦИЯ
Правильная прокладка всасывающей линии и напор-
ного трубопровода непосредственно после компрес-
сора крайне важна для обеспечения плавности хода
и вибрационных характеристик системы.
4.5 Прокладка всасывающего и напорного трубопровода
ИНФОРМА-
ЦИЯ
В компрессорах HG7/2110-4 и HG7/2110-4 S на запорном вса-
сывающем вентиле припаян штуцер для трубы Ø 64 мм.
Штуцеры для трубы Ø 2 5/8" прилагаются к компрессорам.
