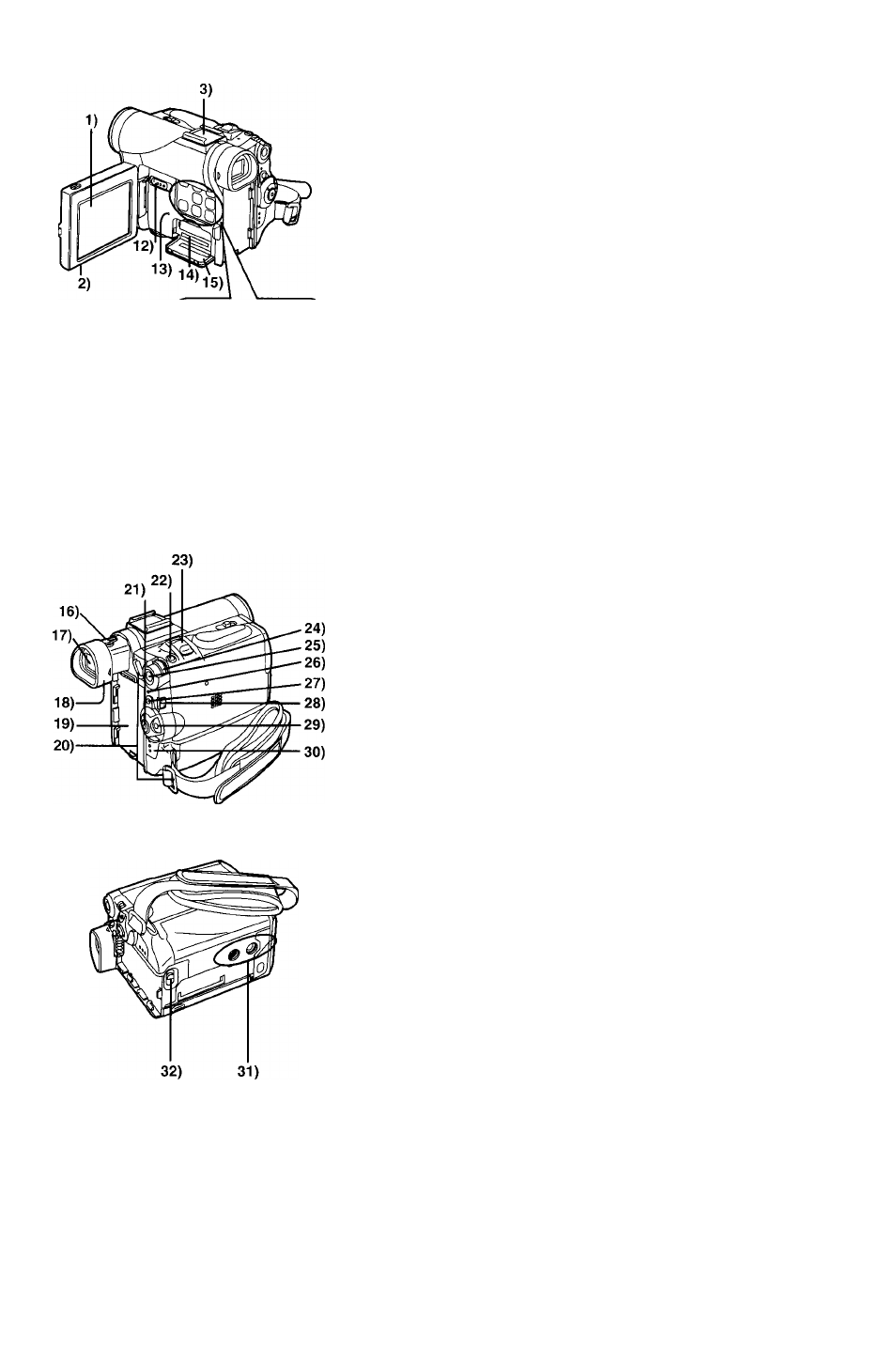

Органы управления и компоненты
1) Видеомонитор ЖКД (-» 115,155)
• Вследствие ограничений технологии производства ЖКД
возможно наличие на экране ЖКД видеомонитора маленьких
ярких или темных точек. Однако это не является неполадкой и
не влияет на записанное изображение.
2)
3)
115)
Ручка открывания ЖКД видеомонитора [OPENT] (-
Колодка для крепления принадлежностей
•Здесь закрепляются принадлежности типа стереомикрофона
(VW-VMS2E; факультативно).
4) Кнопка перемотки/воспроизведения назад [-4<4]
{•*
130)
Кнопка поиска в обратном направлении [SEARCH-] (-» 121)
Кнопка проверки записи [@]
121)
5) Кнопка воспроизведения [^]
{-*
130,142)
Кнопка компенсации экспозиции [BLC]
{-*
124)
6
)
Кнопка быстрой прокрутки/воспроизведения вперед
(-» 130)
Кнопка поиска в прямом направлении [SEARCH+] (-» 121)
7) Кнопка останова [■](-• 130, 142)
Кнопка введения/выведения [FADE]
{•*
123)
8
)
Кнопка паузы [II] (-» 131,142)
Кнопка стоп-кадра [STILL] (-» 122)
9) Кнопка цветного ночного видения [COLOUR NIGHT VIEW]
(-*
124)
10) Кнопка ввода титра [TITLE] (только NV-GS5) (-» 143)
11) Кнопка режима мульти-кадра/кадра в кадре [MULTI/P-IN-P]
(-М29, 143)
12) Селектор режимов Лента/Фотоснимок на карту/Карта
[TAPE/CARD/CARD MODE] (только NV-GS5) (-» 137)
13) Лампочка обращения к карте [ACCESS] (только NV-GS5) (-» 137)
14) Отсек карты (только NV-GS5) (-» 137)
15) Крышка отсека карты (только NV-GS5) (-> 137)
16) Ручка коррекции окуляра (->115)
17) Видоискатель (-»115,155)
• Вследствие ограничений технологии производства ЖКИ
возможно наличие на экране видоискателя маленьких ярких или
темных точек. Однако это не является неполадкой и не влияет
на записанное изображение.
18) Наглазник
19) Держатель аккумулятора
20) Крепления наплечного ремня (-»114)
21) Кнопка пуска/останова записи (-» 121)
22) Кнопка фотоснимка [PHOTO SHOT] (-♦ 122, 137, 141, 143)
23) Рычажок трансфокатора [W/T] (-» 122)
24) Мультифункциональный диск [PUSH] (-» 116,125, 127, 130)
25) Кнопка меню [MENU] (-»116)
26) Лампочка скоростной пуск записи (-» 124)
27) Кнопка скоростной пуск записи [QUICK START] (-» 124)
28) Селектор режима [AUTO/MNL/FOCUS] (-» 121,125,126,127)
29) Селектор режима питания Откл/Вкл [OFF/ON/MODE]
(-» 115,121,152)
30) Лампочки рабочего режима [CAMERA/VCR] (только NV-GS3)
[CAMERAA/CR/CARD Р.В] (только NV-GS5) (-» 115, 121,130, 140)
31) Гнездо штатива
• Используется для монтажа видеокамеры на факультативный
штатив.
32) Кнопка снятия батарейки [ВАТТ] (-» 113)
109
