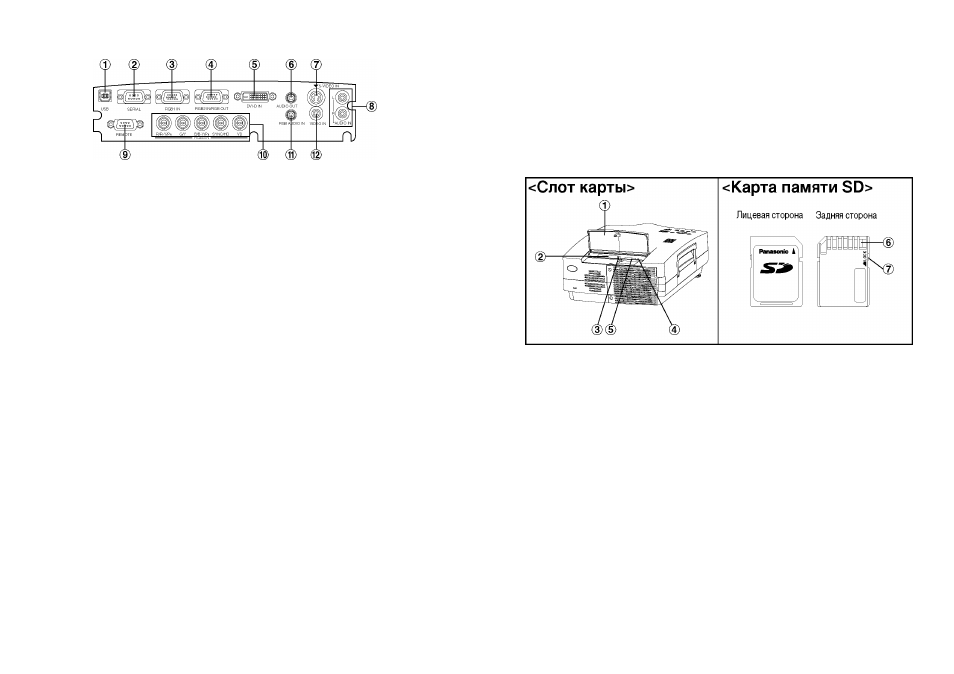

<Соединительная панель >
ф USB-порт
(стр. 19)
Пульт дистанционного управления
может использоваться в качестве
мыши персонального компьютера
при подключении проектора к
персональному компьютеру при
помощи USB-кабеля.
(4-штырьковый квадратный разъем)
$ Разъем последовательного
порта SERIAL
(стр. 24, 25 и 56)
Этот разъем используется для
подключения к проектору
персонального компьютера для
обеспечения внешнего
управления проектором
(совместим с RS-232C).
% Разъемы RGB IN
(стр. 24 и 25)
Эти разъемы используются для
подачи входных сигналов RGB и
YP b P r .
& Разъемы RGB2 IN/RGB OUT
(стр. 24 и 25)
Эти разъемы используются для
входных и выходных сигналов RGB
и сигналов YP b P r .
Для использования данного
разъема в качестве входного (или
выходного), в меню OPTION
(ПАРАМЕТРЫ1) выберите
позицию RGB2 SELEC t .
' Разъем DVI-D IN
(стр. 25)
Данный разъем используется в
качестве входного для сигналов
DVI-D.
( Разъем AUDIO OUT
(стр. 24 и 25)
Этот разъем используется для
выхода аудиосигналов, которые
подаются на входные разъемы
проектора. Если к этому разъему
подсоединено
аудиооборудование,то из
встроенных динамиков проектора
не будет слышно никакого звука.
) Соединитель S-VIDEO IN
(стр. 24 и 42)
Этот разъем используется для
ввода сигналов от оборудования,
совместимого с форматом S­
VIDEO, такого как, например,
видеодека. Соединитель
совместим с сигналами S1 и
автоматически осуществляет
переключение между форматами
изображения 16:9 и 4:3 в
соответствии с типом входного
сигнала.
® Левый/правый разъемы AUDIO IN
L-R (для сигналов VIDEO/S-
VIDEO)
(стр. 24)
Поскольку для воспроизведения
звука предоставляется только
одна аудиосистема, то при
использовании источника
сигналов VIDEO или
S-VIDEO выполните подключение
к соответствующему разъему.
+ Разъем пульта дистанционного
управления.
(стр. 55)
Данный разъем используется для
управления проектором с пульта
дистанционного управления,
установленного в проводной
режим.
, Разъем RGB3 (YP b P r ) IN
connector
(стр. 24 и 25)
Данный разъем используется для
входа сигналов RGB и сигналов
YP
b P r .
— Разъем RGB AUDIO IN
(стр. 24 и 25)
Допускается только одна система,
поэтому при использовании RGB1,
(Только PT-L780NTE)
RGB2 или RGB3 подключайте
только соответствующий разъем.
Разъем VIDEO IN
(стр. 24)
Этот разъем используется для
ввода видеосигналов от
различного видеооборудования,
такого как, например,
видеомагнитофон.
О
ш
<
Q.
Ш
О
|=с о
ф Крышка слота
Закрывает слоты карт.
При использовании
дополнительной сетевой карты
проектора установите крышку
слота (см. стр. 52).
$ Слот карты
Сюда устанавливается
беспроводная карта или сетевая
карта проектора.
% Клавиша выталкивания
Используйте для выталкивания
дополнительной беспроводной
карты или сетевой карты
проектора из слота для карт.
& Индикатор доступа
Мигает, когда осуществляется
доступ к проектору для чтения или
записи данных на карте памяти SD.
ф Слот карты памяти SD
Сюда устанавливается карта
памяти 80.
( Металлические клеммы
Данные клеммы используются для
установки карты памяти SD в
соответствующий слот. Не
касайтесь металлических клемм
руками или металлическими
объектами, не наклеивайте на них
этикетки и не допускайте их
загрязнения.
) Переключатель защиты от
записи
Если переключатель защиты от
записи на карте памяти SD
установлен в положение LOCK
(ЗАПЕРТО), невозможно
воспользоваться какими-либо
функциями редактирования
файлов изображений, например,
удалением или перемещением.
16-Р усский Р усский -17
