Размеры для настройки, которые не указаны в таблице, могут быть получены с
использованием формул, приведенных ниже. Если размер экрана (диагональ)

равен SD (м), используется следующая формула для расчета расстояния
проецирования с объективом в широкоформатном (LW) и телефото (LT)
положениях.

< модели объектива проектора

Формат кадра

Методика расчета расстояния проецирования (L) Единицы: мм

О
а'

Ф
н
Ш

ЕТ-1Е10

(1.3-1.7:1)

4:3

LW=0.027 X SD/0.0254-0.0523
1Т=0.0355 X SD/0.0254-0.0509

16:9

LW=0.0294xSD/0.254-0.0523
LT=0.0387xSD/0.0254-0.0509

ЕТ-1Е20

(2.6-4.2:1)

4:3

LW=0.0554xSD/0.0254-0.134
LT=0.0871xSD/0.0254-0.136

16:9

LW=0.0604xSD/0.0254-0.134
LT=0.0949xSD/0.0254-0.136

ЕТ-1Е30

(4.0-5.6:1)

4:3

LW=0.0809xSD/0.0254+0.104
LT=0.1147xSD/0.0254+0.096

16:9

LW=0.0881xSD/0.0254+0.104
LT=0.1250xSD/0.0254+0.096

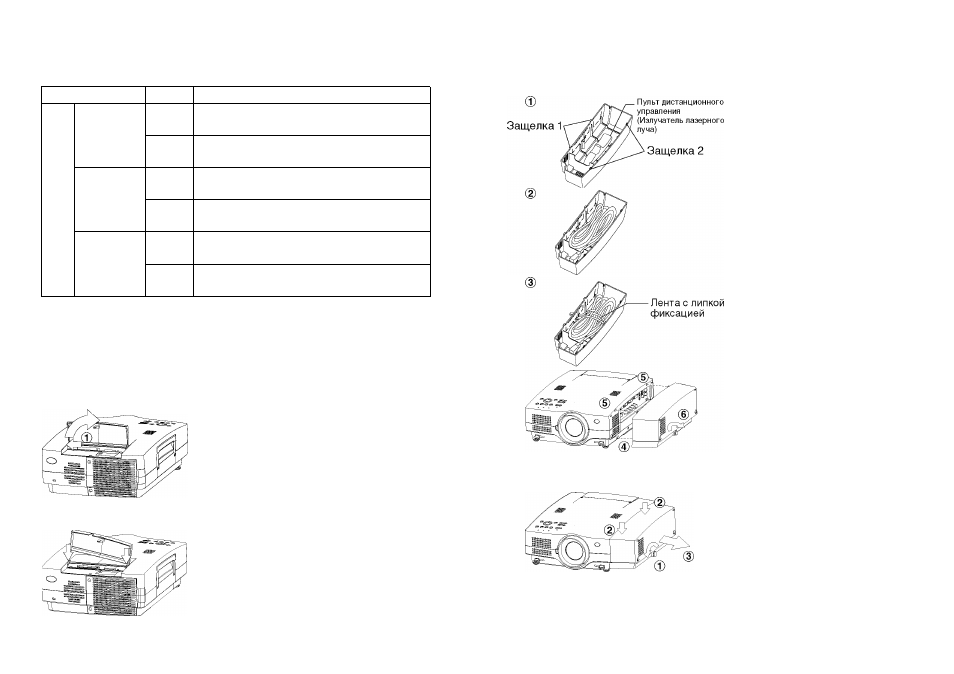

Замены крышки слота

При подключении проектора к персональному компьютеру с использованием

дополнительной сетевой карты проектора, замените крышку слота
дополнительной крышкой слота сетевой карты.

Снятие крышки слота

$

#

Вытащите защелки из отверстий

проектора.

$

Поднимите крышку слота для ее

снятия.

Установка крышки слота

ф Установите одну из защелок

крышки слота (для сетевой карты

проектора) в монтажное

отверстие проектора.

$ Установите вторую защелку

крышки слота (для сетевой карты
проектора) во второе монтажное
отверстие проектора.

Отсоединение шнура питания и

пульта дистанционного управления

Установка крышки кабеля

Снятие крышки кабеля

ПРИМЕЧАНИЕ:
Не поднимайте проектор за кабель, так
как это может привести к отсоединению
кабельной крышки от проектора.

ф Установите пульт

дистанционного
управления в крышку
кабеля так, чтобы кнопки

пульта были направлены
вниз, что предотвратит

случайное нажатие кнопок.

$ Разместите шнуры питания

и другие кабели в крышке
кабеля.

ф Пропустите ленту с

липучкой через отверстие

и закрепите шнуры,чтобы
предотвратить их
выпадение.

ф Установите защелку 1

крышки кабеля в
монтажное отверстие
проектора.

ф установите защелку 2 так,

чтобы она защелкнулась на
месте.

фЗаверните винт,

поворачивая его по
часовой стрелке.

ф Отверните винт, повернув

его против часовой
стрелки.

$ Снимите две защелки,

расположенные на верхней
части крышки кабеля.

ф Для снятия крышки кабеля

потяните ее назад и

снимите с проектора.

о

ш


о

|=С

52-Р

усский

Р

усский

-53
