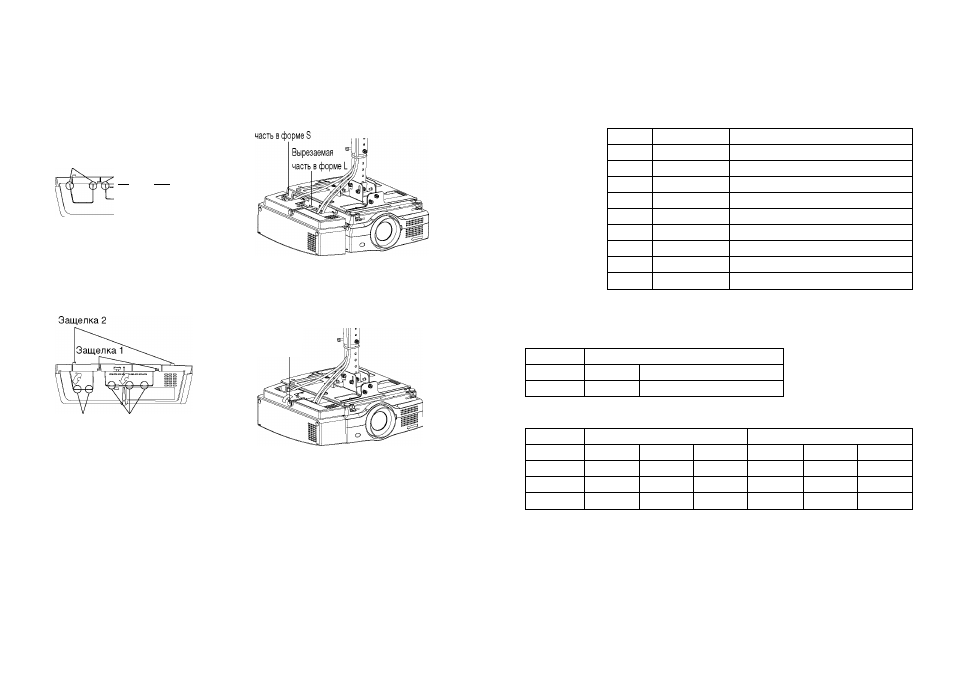

Использование крышки кабеля

При установке проектора на потолке дополнительная крышка кабеля может
использоваться для закрытия соединительных клемм или проводов после

удаления вырезаемых частей.

ф Для удаления перфорированных

частей, предназначенных для
вырезания, вы можете
воспользоваться плоскогубцами
или подобным инструментом.

Перфорированные части

^ п I

■у

I ^ л

$

Согните вырезаемые части вперед

и назад несколько раз для того
чтобы сломать выступы
крепления. При необходимости,

удалите все неровности и выступы

на краях.

Выступы крепления

@ Пропустите шнур питания через

вырез в форме S и пропустите

другие кабели через вырез в
форме L, затем вставьте выступы
кабельной крышки в монтажные
отверстия проектора.

@ Надавите на все защелки так,

чтобы они защелкнулись на месте.

Вырезаемая

' Заверните винт, повернув его по

часовой стрелке. Дополнительная
информация о снятии кабельной
крышки приводится на стр. 53.

Винт

ПРИМЕЧАНИЕ:
При использовании кабельной
крышки в случае, указанном выше, не

закрывайте входные вентиляционные
отверстия.

Не устанавливайте каких-либо
тяжелых предметов на кабельную
крышку, так как это может привести
к ее отсоединению.
Не допускайте значительных
перегибов кабелей, так как это

затруднит установку кабельной
крышки.

При чистке или замене воздушного

фильтра снимите кабельную крышку.

Использование удаленного терминала

Используя удаленный терминал, расположенный в проекторе, можно

управлять проектором с удаленного места, из которого инфракрасные
сигналы пульта дистанционного управления не могут использоваться, при

помощи дистанционной панели управления.

Размещение контактов и управление

о / “ ° ° М о

' о о о '

Внешний вид 9-

контактного

разъема D-Sub 9

(гнездовой)

Контакт Название сигнала

Описание

Ф

ЗЕМЛЯ

Земля

$

ПИТАНИЕ

Питание ВКЛ

%

INPUT SEL3

Выбор входного сигнала 3

&

NC

INPUT SEL1

1Выбор входного сигнала 1

INPUT SEL2

Выбор входного сигнала 2

NC

*

NC

ENABLE

Включение управления с удаленного терминала

При использовании управления, соедините контакты 1 и 9 между собой.

фПитание ВКЛ/ВЫКЛ

Контакт <

Настройка

@

-

ф

Замкнут

Разомкнут

Лампа

ВКЛ

ВЫКЛ (ожидание)

^Переключение режима входа

Контакт <

Наст эойка

%-ф

Разомкнут Разомкнут Замкнут

Замкнут

Замкнут

Разомкнут

®-ф

Разомкнут Замкнут

Разомкнут Разомкнут Замкнут

Разомкнут

©-Ф

Разомкнут Разомкнут Замкнут

Разомкнут Разомкнут Замкнут

Входной сигнал

RGB1

RGB2

RGB3

VIDEO

S-VIDEO

DVI

X

>S

в

ш

о

X

о

о

о

ш

-Q
-Q

о

1=1

ПРИМЕЧАНИЕ:

• Кнопки POWER, RGB и VIDEO на пульте дистанционного управления и

проекторе не будут работать при соединении контактов 1 и 9 между собой.
Команды RS-232C также будут игнорироваться. Если проектор подключен к
компьютеру с использованием дополнительной беспроводной сетевой карты
или прилагаемой сетевой карты, функция “POWER” или “SWITCH INPUT
MODE” работать не будет.

• Не закорачивайте контакты 1 , 2 , 3, 5 или 6, когда контакт 9 разомкнут.

В противном случае, проектор будет игнорировать сигналы пульта

дистанционного управления.

LU

О

1_
S

Q.
СС
