СХЕМЫ ПОДКЛЮЧЕНИЯ К ЦЗ
Приложение 3 к Руководству по эксплуатации.
16
MONGOOSE
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru

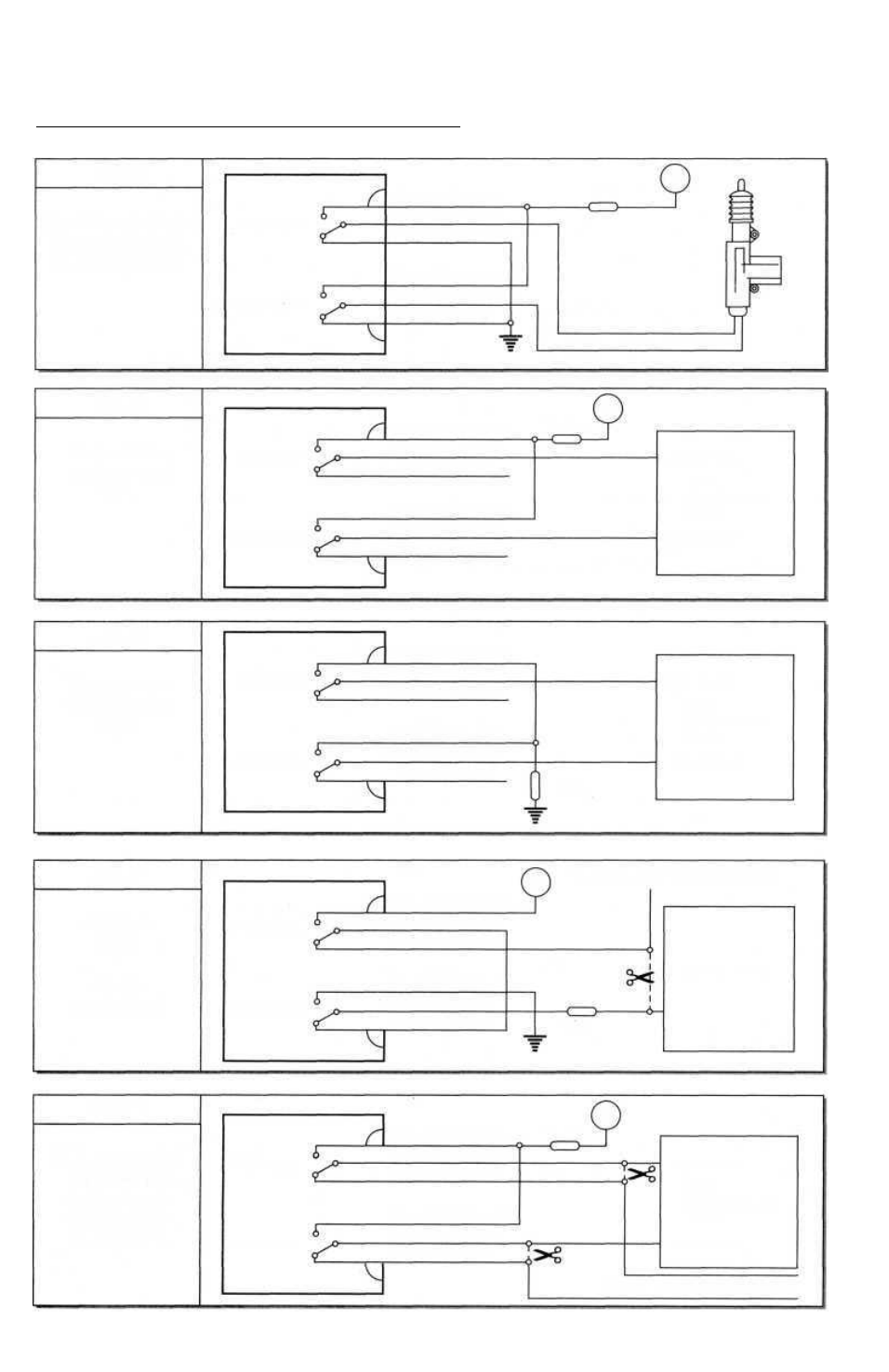

рис.2
Дополнительный
электропривод
и если Ц.З. нет
рис.3
Позитивное
управление
Ц.З.
рис.4
Негативное
управление
Ц.З.
рис.5
Пневмо
Ц.З.
(Audi,
Mercedes)
рис.6
Ц.З. с кнопкой
управления
(нормально
замкнутой
на корпус)
Открытие
Закрытие
Закрытие
Открытие
Закрытие
Открытие
Закрытие
Открытие
Закрытие
Открытие
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
Красный/черный
Голубой/краеный
Голубой/желтый
Краеный/желтый
Серый/красный
Серый/желтый
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
1-3А
+30
1-3А
+30
1-3А
1-3А
+30
15А
+30
Открытие
Блок
центрального
замка.
Закрытие
Открытие
Блок
ц е н т р а л ь н о г о
замка.
Закрытие
Компрессор
Открытие
Блок
ц е н т р а л ь н о г о
замка.
Закрытие
К кнопке центрального замка
Провод из водительской двери
