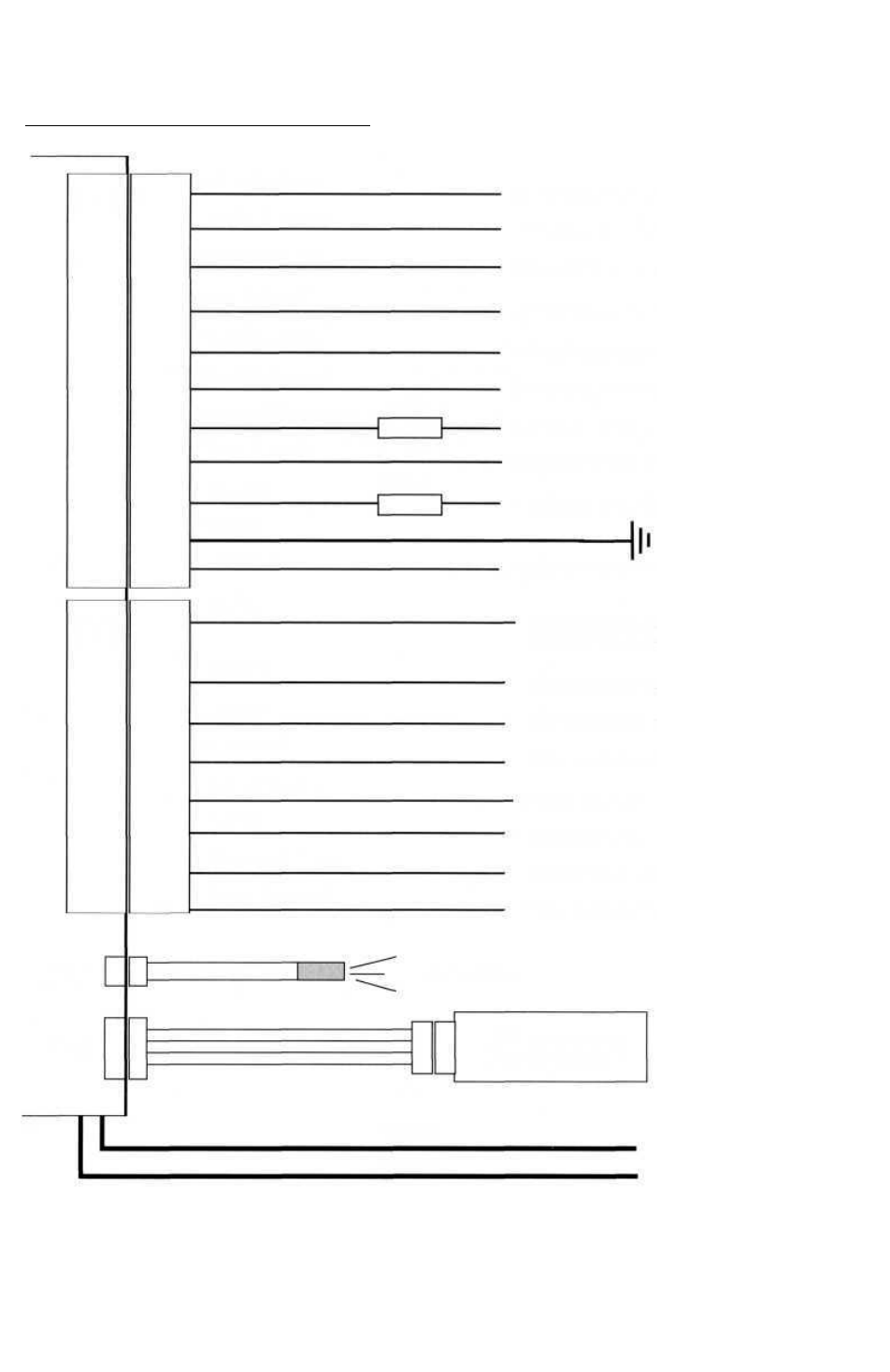

СХЕМА ПОДКЛЮЧЕНИЙ
НЗ контакт реле отпирания
Общий контакт реле отпирания
НО контакт реле отпирания
НЗ контакт реле запирания
Общий контакт реле запирания
НО контакт реле запирания
+ 12В питание фонарей
Выход на фонари
+ 12В питание блока
Концевик двери водителя/Вход
предупреждения (-)
Концевик двери (+)
Концевик двери (-)
Вход зажигания (+ 12В)
Выход дополнительного канала
Концевик капота/багажника (-)
Выход состояния (-300мА)
Выход отпирания багажника (-300мА)
Выход внутреннего
реле блокировки
Автомобильный охранный комплекс "MONGOOSE" Модель RKT 11S.
MONGOOSE 15
Голубой/Желтый
Голубой/Красный
Красный/Черный
Серый/Желтый
Серый/Красный
Красный/Желтый
Зеленый/Коричневый
Черный/Белый
Красный
Черный
Коричневый
Голубой
Желтый
Зеленый
Оранжевый
Голубой/Черный
Серый
Коричневый/Белый
Черный/Красный
Светодиод
РЗ
Р4
Двухуровневый
датчик удара
Черный
Черный
Р2
Р1
Пр.15А
Пр.5А
Выход на сирену
