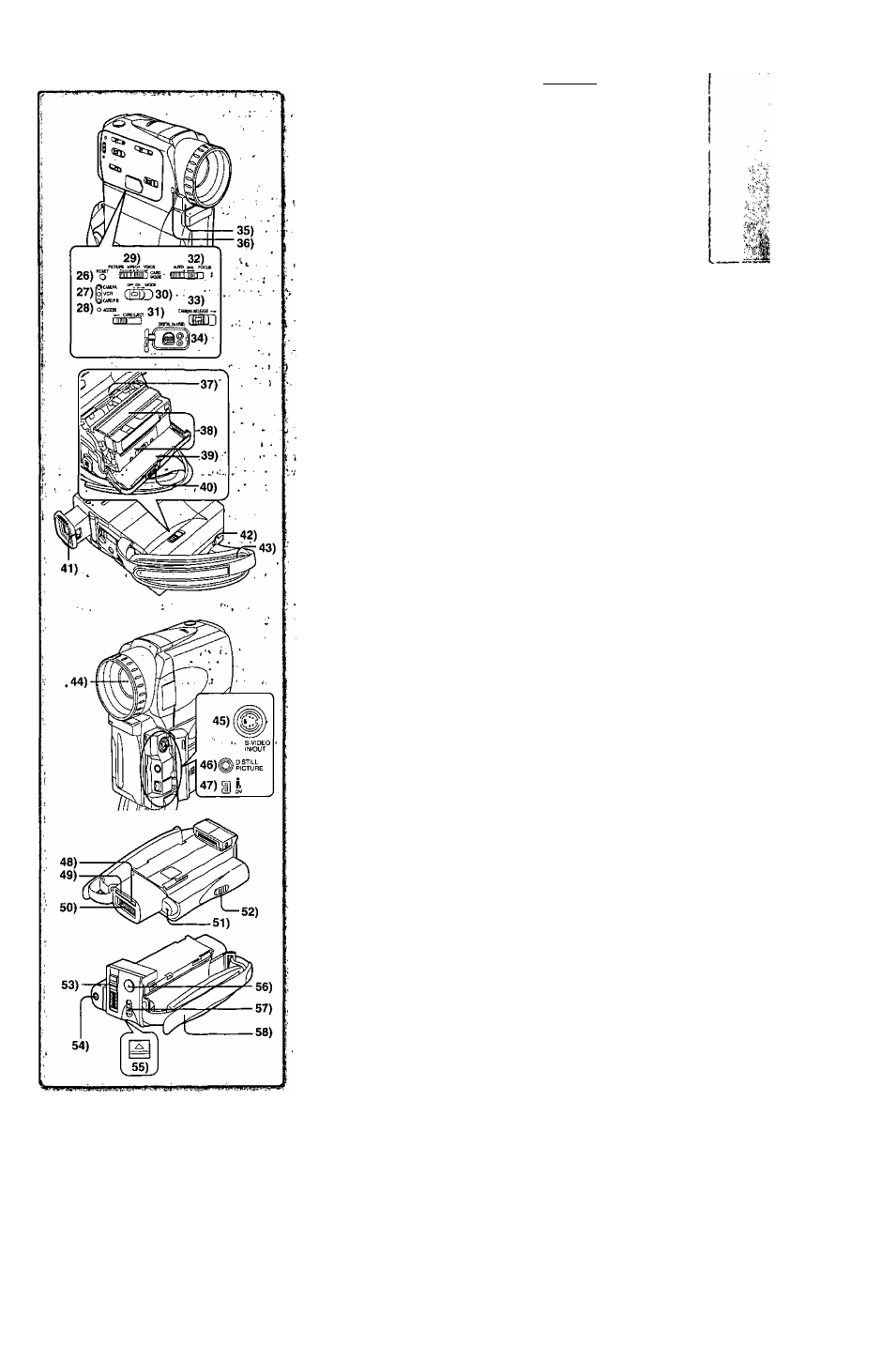

26) Кнопка сброса [RESET] 45)
27) Лампочки рабочего режима 12,18, 26, 37)
28) Лампочка обращения к карте [ACCESS] (-^ 34)
29) Селектор режима карты [PICTURE/MPEG4/VOICE] (-► 34, 35, 37)
30) Выключатель Откл/Вкл видеокамеры [OFF/ON/MODE]
(-►12, 18,52)
31) ,Рычажок выталкивания карты [CARD EJECT] (*:► 34)
32) Селектор режима [AUTO/MNUFOCUS] (-► 18, 22, 23) ,
33) Рычажок отсоединения камеры [CAMERA RELEASE] 33)
34) Разъем USB [DjGITAL (to USB)] (-► 43)
35) Датчик баланса белого (^ 57)
■36) Отверстие для крепления крышки объектива (*►11) '
37) Верхняя крышка кассетного отсека (*►11)
. 38) Держатель кассеты (-► 11)
.
'
39) Нижняя крышка кассетного отсека (*►11)
40) Рычажок выталкивания кассеты [OPEN/EJECT] (ч 11)
41) Ручка настройки окуляра (-► 12)
,42} Гнездо штатива
• Используется для монтажа видеокамеры на факультативный
, штатив.
43) Ременная ручка (-► 11)
44) Объектив (LEICA DICOMAR)
45) Разъем S-Video входа/выхода [S-VIDEO IN/OUTj (ч 31)
46) Вход цифрового стоп-кадра [D.STILL PICTURE] (•► 43)
' 47) Разъем DV (i.LiNK) [Ü] (-► 32) ,
•Соединить этот выход с цифровой видеаппаратурой.
• “¡.LINK” является названием разъемов согласно нормам
IEEE1394-1995. “ü” логотип маркировки продукции, отвечающей
, техническим условиям “¡.LINK”.
^
Блок аккумуляторного адаптера '
48) Датчик .
’ . .
49) Лампочка записи (-► 35)
• Эта лампочка указывает на работу при записи движущегося
" .кадра (MPEG4) или записи голоса. ' ,
'
.
'
50) Видеовспышка (Ч 36}
51) Микрофон (встроенный, монозвук) (*► 32)
'
52) Селектор выхода аудио-видео/науш ни ков [AV OUT/PHONES]
‘ 1*3адать этот селектор на [AV OUT] при просмотре на телевизоре
'
(-► 31) или дублировании 31, 32), на [PHONES] при '
пользовании наушниками.
• Если этот селектор не задан на [PHONES], могут быть слышны
шумы.
• Если кабель AV подсоединен и выбрано [АV OUT]; то ЖКД
дисплей пропадает.
53) Рычажок трансфокатора [W/T| ■
• Работает так же, как 24) на камере типа DV.
54) Разъем выхода аудио-видео/наушников [AV OUT/PHONES]
(-►31,48)
*
' '
'
.
.
55) Рычажок снятия аккумулятора (->33)
; ^
• Он расположен позади аккумулятора.
56) Кнопка пуска/останова записи (-► 35)
•Эта кнопка служит для записи движущегося кадра (MPEG4) и
голоса.
,,
57) Рычажок открытия крышки аккумулятора [OPEN] (•► 33)
58) Ременная ручка
• Работает так же, как 43) на ка’мере.типа DV. '
■ ; ■ .
