Русский язык, Органы управления и компоненты – Инструкция по эксплуатации Panasonic NV-MX350EN
Страница 5
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
3) 4) 5)
РУССКИЙ ЯЗЫК

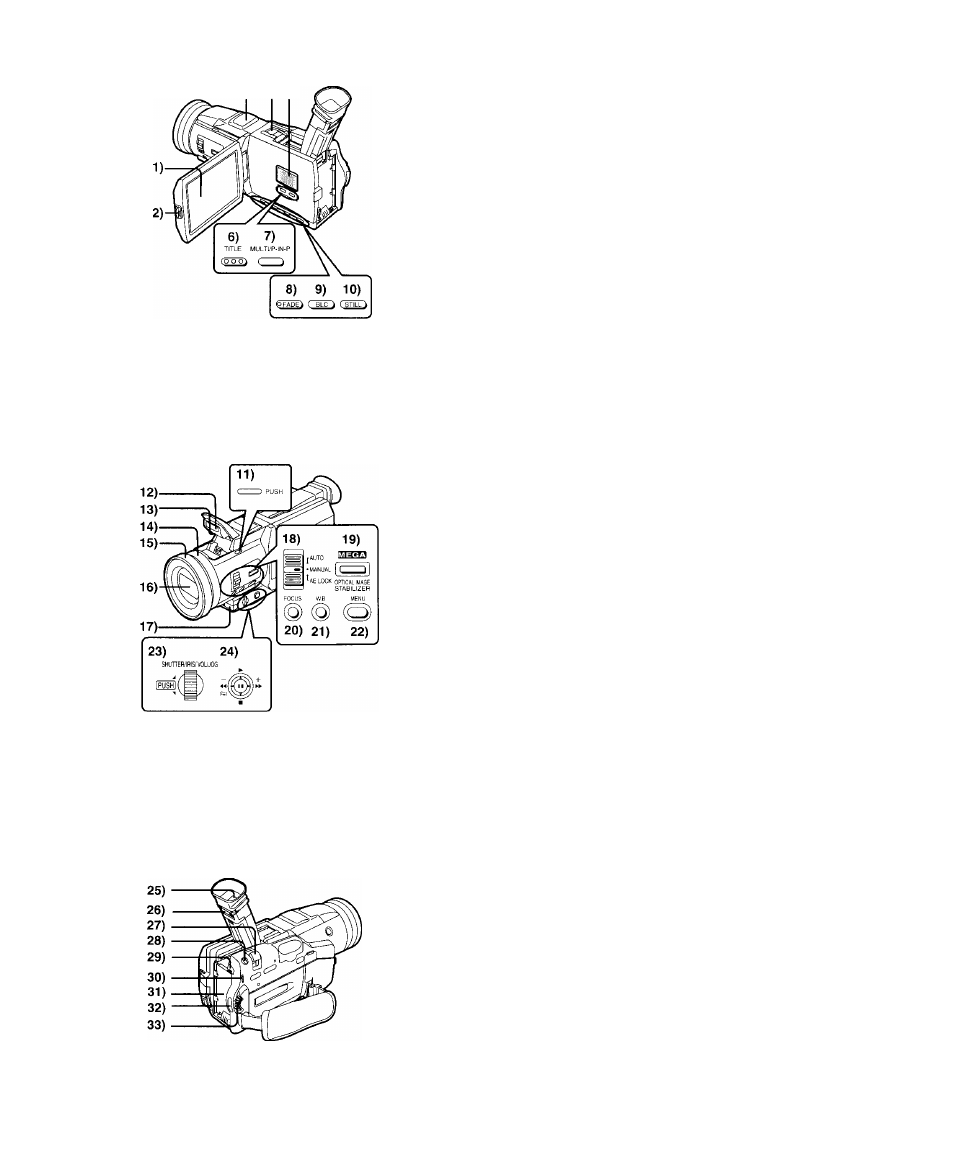

органы управления и компоненты
1) Видеомонитор ЖКД (-^ 11, 58)
• Вследствие ограничений технологии производства ЖКД
возможно наличие на экране ЖКД видеомонитора маленьких
ярких или темных точек. Однако это не является неполадкой и
не влияет на записанное изображение.
2
)
3)
4)
5)
6
)
7)
8
)
9)
Кнопка открывания видеомонитора ЖКД [PUSH OPEN] (*^11)
Микрофон (встроенный, стерео) (-> 35)
Колодка со встроенной микросхемой для крепления
принадлежностей
• На ней можно закреплять видеовспышку (VW-FLH3E:
факультативно) или стереомикрофон {VW-VMS2E:
факультативно) и т.п. Питание подается напрямую с
видеокамеры при использовании принадлежности,
поддерживаемой колодкой со встроенной микросхемой.
• Не трогать разъем колодки со встроенной микросхемой.
Динамик
Кнопка ввода титра [TITLE] {-¥ 45)
Кнопка режима мульти-кадра/кадра в кадре [MULTI/P-IN-P]
(-> 28, 34, 45)
Кнопка введения/выведения [FADE] (Ч 22)
Кнопка компенсации экспозиции [BLC] (ч 22)
10) Кнопка стоп-кадра [STILL] (Ч 20)
11) Кнопка открытия вспышки [PUSH] (Ч 26)
12) Встроенная видеовспышка (ч 26)
13) Датчик вспышки
14) Фокусное кольцо (ч 25)
15) Бленда объектива (ч 58)
16) Объектив (LEICA D1COMAR)
17) Датчик дистанционного управления (ч 8)
18) Селектор режима [AUTO/MANUAL/AE LOCK] (Ч 18, 23, 24, 25)
19) Кнопка оптического стабилизатора изображения
[OPTICAL IMAGE STABILIZER] ([OIS]) (Ч 21)
20) Кнопка фокусировки [FOCUS] (Ч 25)
21) Кнопка баланса белого [W.B] (ч 23, 24)
22) Кнопка меню [MENU](4 12)
23) Мультифункциональный диск [PUSH] (Ч 12, 25, 30)
24) Рабочий рычажок
• Работает при сдвиге рычажка в любом направлении.
Поиск в обратном направлении [-] (ч 18)
Перемотка/воспроизведение назад [«] (ч 30)
Проверка записи [[^] (ч 18)
Поиск в прямом направлении [+] (Ч 18)
Быстрая прокрутка/воспроизведение вперед [»■] (ч 30)
©: Воспроизведение [►] (ч 30, 44)
При двойном нажиме подключает режим поиска с
изменением скорости.
®: Останов [■] (Ч 30, 40)
• ^абатывает при нажиме.
(
е
): Пауза [II] (Ч 31,44)
25) Видоискатель (4 11,58)
• Вследствие ограничений технологии производства ЖКИ
возможно наличие на экране видоискателя маленьких ярких или
темных точек. Однако это не является неполадкой и не влияет
на записанное изображение.
26) Ручка настройки окуляра
(ч
11)
27) Рычажок трансфокатора [W/T] (ч 21)
28) Кнопка фотоснимка [PHOTO SHOT] (Ч 20, 39, 43, 45)
29) Кнопка для снятия аккумулятора [ВАТТ PUSH] (ч 9)
30) Лампочка режима (4 11,18, 30, 42)
31) Держатель аккумулятора (ч 9)
32) Кнопка пуска/останова записи (Ч 18)
33) Селектор режима питания Откл/Вкл [OFF/ON/MODE]
(Ч 9,11,18, 56)
