7
Примечание:
· Это устройство предназначено для работы от
автомобильного аккумулятора 12 В с мину-
сом на массе. Перед установкой устройства в
автомобиль, грузовик или автобус, проверьте
напряжение аккумулятора.
· Во избежание закорачивания электрической
системы, перед началом установки отсоеди-
ните кабель аккумулятора ·.
· Для более подробной информации о под-
ключении других устройств ознакомьтесь с
инструкциями для этих устройств, затем вы-
полните подключения.
· Закрепите проводку при помощи скоб или
липкой ленты. Для защиты проводки замо-
тайте проводку изоляционной лентой в тех
местах, где она соприкасается с металличес-
кими деталями.
· Проведите и закрепите всю проводку таким
образом, чтобы она не касалась движущихся
деталей, таких, как рычаг переключения пе-
редач, ручной тормоз и направляющие кре-
сел. Не прокладывайте проводку в местах,
подверженных воздействию высокой темпе-
ратуры, например, возле обогревателя. Если
изоляция на проводке расправилась или из-
носилась, существует опасность короткого
замыкания на корпус автомобиля.
· Не протягивайте желтый провод через отвер-
стие к двигателю для подключения к аккуму-
лятору. Это вызовет повреждение изоляции
провода и приведет к очень опасному замы-
канию.
· Не закорачивайте никакие провода. Если это
случится, защитная цепь может не сработать
при необходимости.
· Никогда не подавайте питание на другое
оборудование, обрезав изоляцию кабеля пи-
тания и приложив конец к проводу. Нагрузка
провода будет превышена, что приведет к
выделению тепла.
· При замене предохранителя используйте
предохранитель такого же типа, что и ука-
занный на отсеке для предохранителя.
· Если контактное гнездо RCA на этом уст-
ройстве не используется, не удаляйте колпа-
чок, закрывающий разъем.
· Для предотвращения неправильного под-
ключения, входная сторона разъема IP-BUS
окрашена синим, а выходная сторона - чер-
ным. Соедините разъемы одного и того же
цвета.

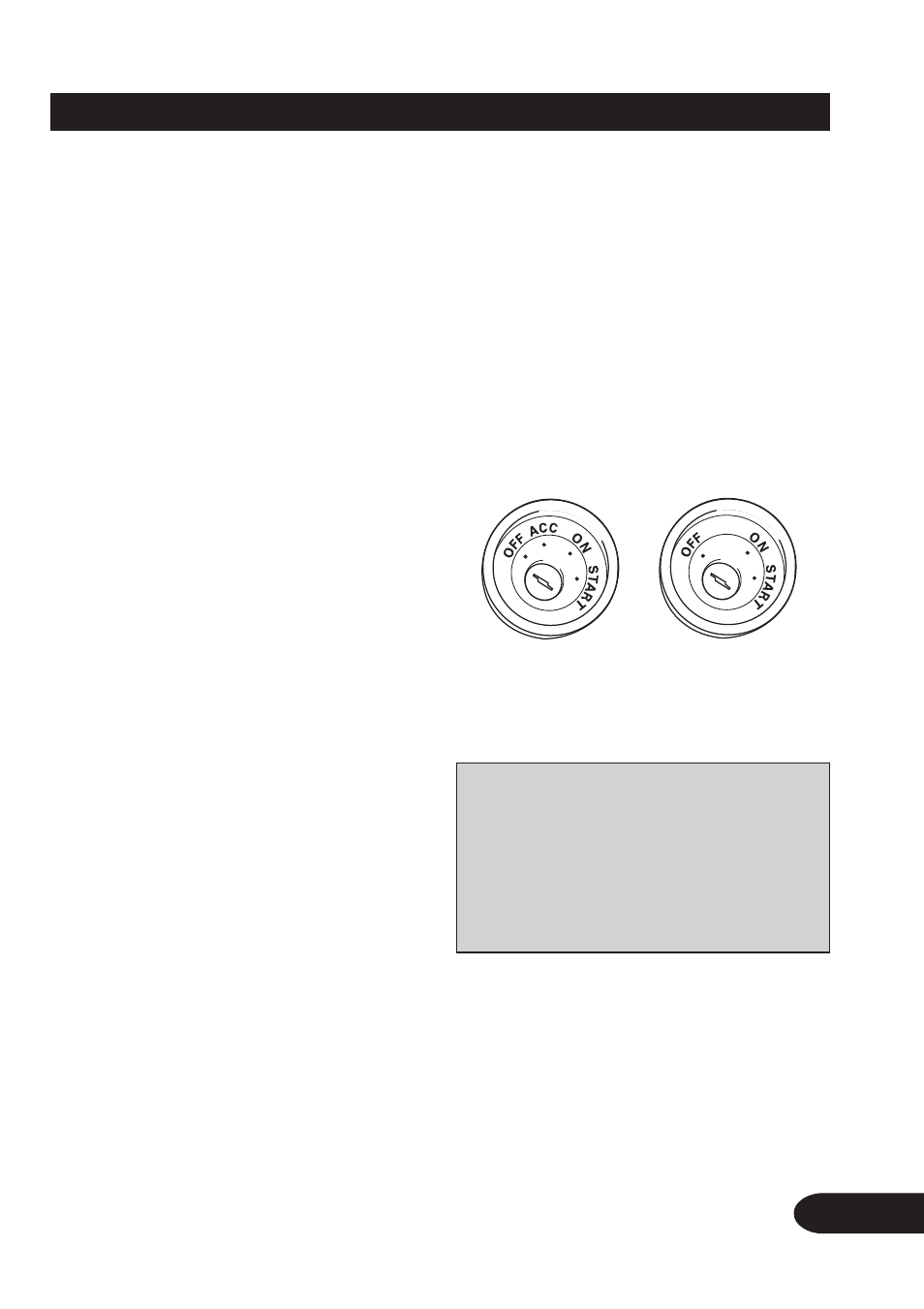

· Если это устройство установлено в автомо-
биле, не оборудованном положением АСС
(дополнительные устройства) на переключа-
теле зажигания, красный провод этого уст-
ройства должен быть подключен к разъему,
спаренному с включением/выключением за-
жигания. Если это не сделано, аккумулятор
автомобиля может быть разряжен, если Вы
отлучитесь от автомобиля на несколько ча-
сов. (Рис. 1)
Подключение устройств
Положение АСС
Нет положения АСС
· Провода этого устройства могут быть ок-
рашены иначе, чем соответствующие
провода других устройств, даже если они
имеют те же функции. При подключении
этого устройства к другому устройству, оз-
накомьтесь с инструкциями по эксплуа-
тации для обоих устройств и соедините
провода, имеющие одинаковые функции.
Рис. 1
