10

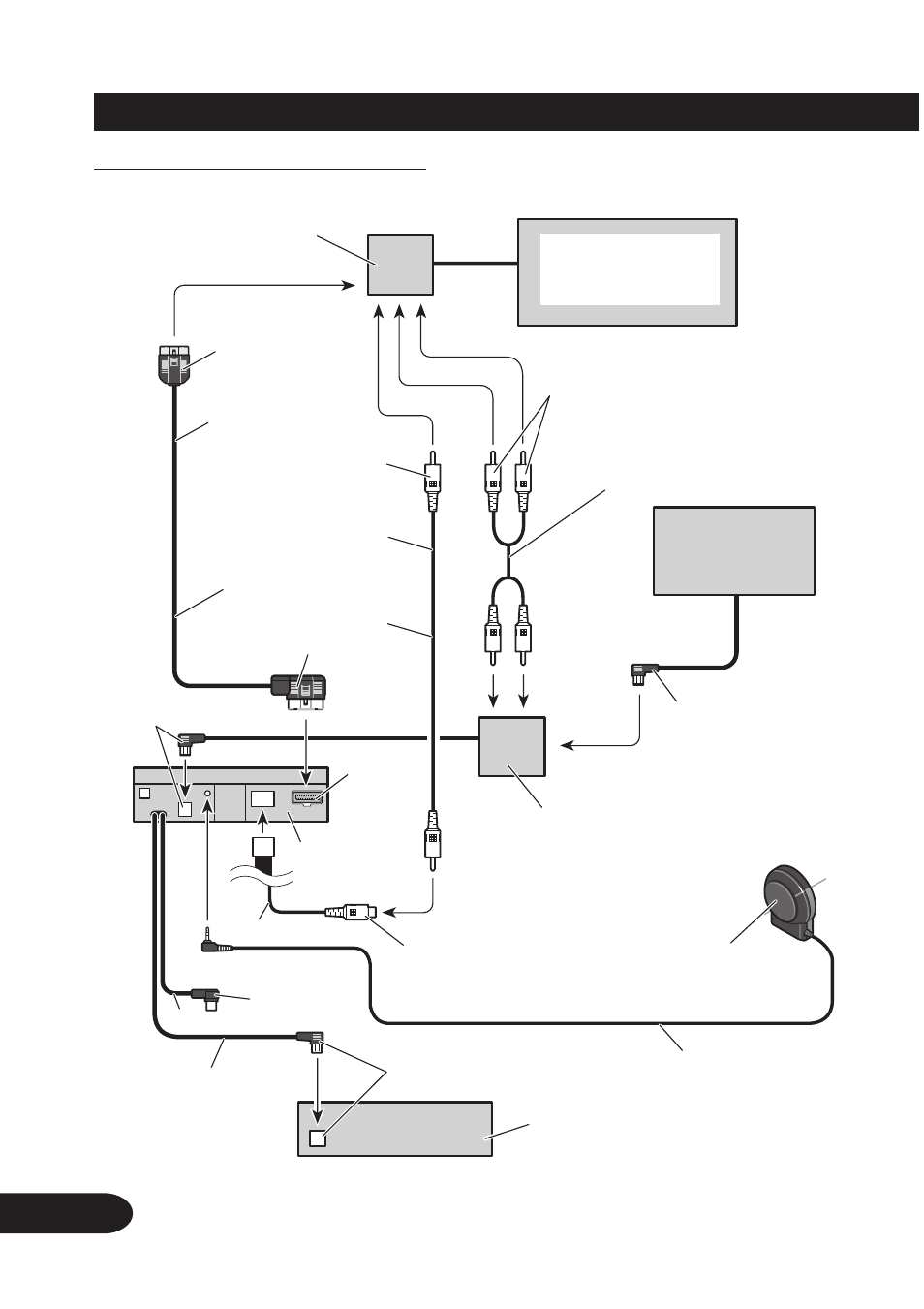

При подключении к базовому блоку
Подключение устройств
Коммутационное устрой-
ство (поставляется в ком-
плекте с навигационной
системой DVD)
Навигационная система
DVD (например, AVIC-
9DVD) (продается от-
дельно)
Зеленый
3 м
К видео выходу
К аудио выходам
Кабель RCA (входит
в комплект)
Кабели RCA (про-
даются отдельно)
20-контактный
кабель (входит
в комплект) 6 м
Красный
Проигрыватель
Малти КД (прода-
ется отдельно)
Синий Синий
Красный
Это устройство
Интерконнектор IP-BUS-RCA
(CD-RB20) (продается отдельно)
16 см
Желтый
(VIDEO INPUT)
Громкоговоритель для
голосовых инструкций
(входит в комплект) Не исполь-
зуется.
40 см
40 см
Синий
Базовый блок (про-
дается отдельно)
3 м
Рис. 3
