13

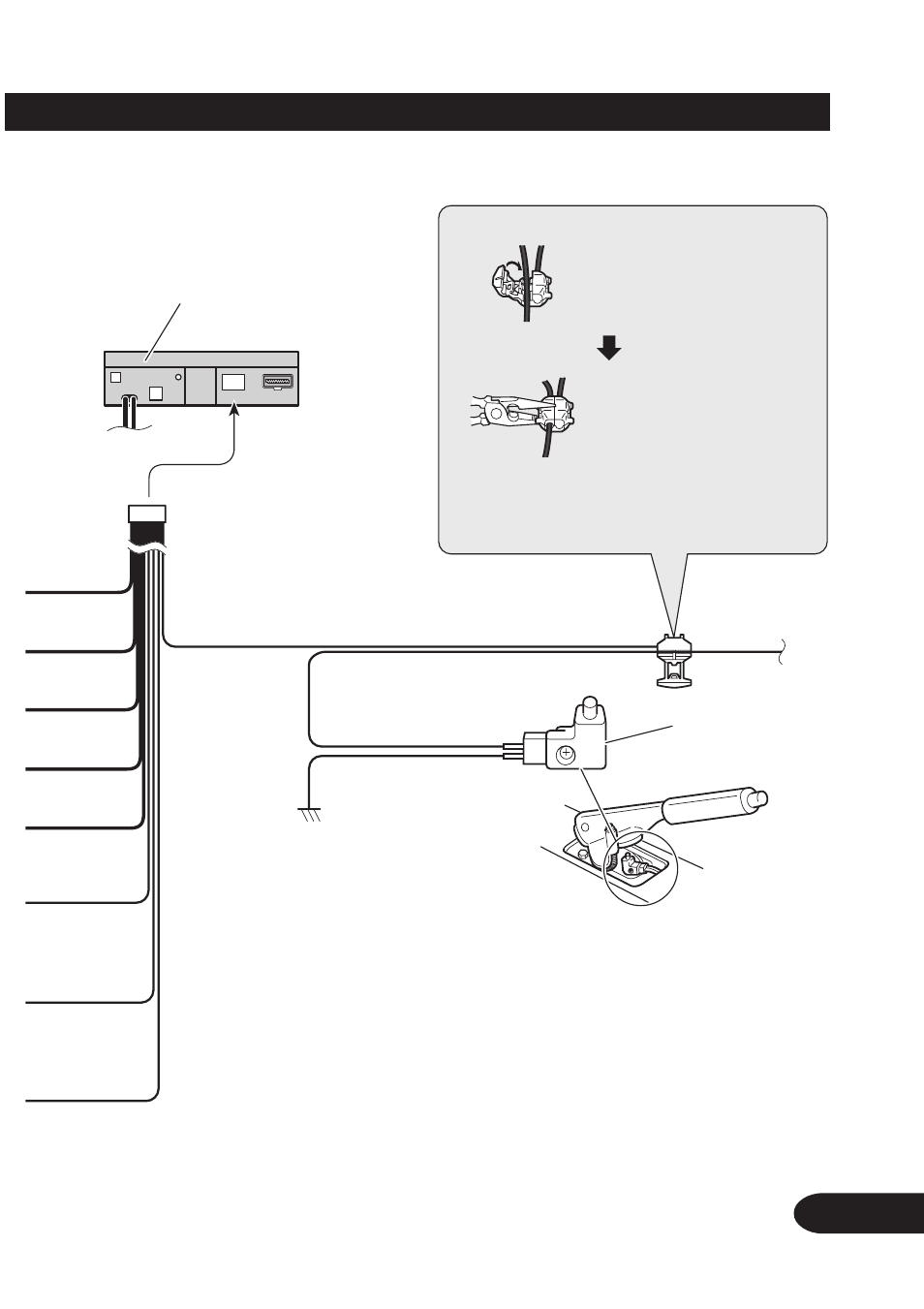

Рис. 5
Это устройство
Метод подключения
1. Зажмите провод пе-
реключателя ручного
тормоза, на который
подается питание.
2. Зажимайте плотно,
воспользовавшись
плоскогубцами.
Примечание:
· Положение переключателя ручного тормоза зависит от
модели автомобиля. Для получения более подробной
информации обратитесь к руководству для Вашего авто-
мобиля или к Вашему дилеру.
Светло-зеленый
Используется для определения включения/выключения ручного
тормоза. Этот контакт должен быть подключен к той стороне пе-
реключателя ручного тормоза, на которую подается ток.
Переключатель
ручного тормоза
Сторона, на которую
подается напряжение
Сторона заземления
