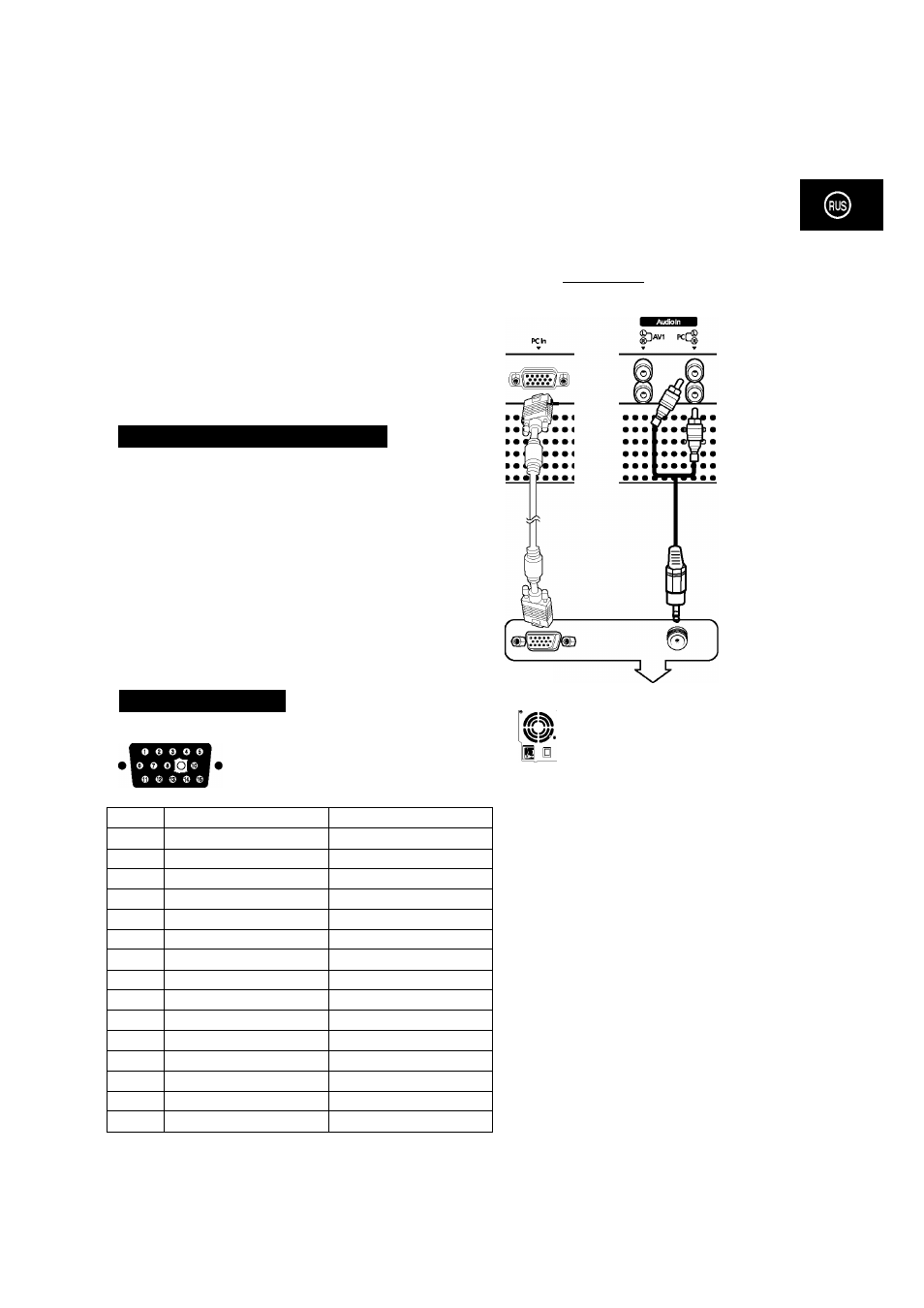

Подключение ПК
♦
Соедините ПК и ПД, используя 15-жильный кабель.
♦
Соедините с помощью аудиокабеля выход звуковой
платы ПК и аудиовход ПД (Audio In).
Задняя панель
Просмотр изображения, принимаемого от П
1
Включите ПД и выберите режим работы с ПК (PC) с
помощью кнопки Source (Источник) или Source/PC
(Источник/ПК) на пульте ДУ.
2
Включите ПК и проверьте, поддерживает ли он
работу с ПД. (Требования к ПК см. на стр. 34-36.)
3
Настройте изображение. (См. стр. 37.)
PC
Конфигурация ПК
15-жильный сигнальный кабель
(с выступающими выводами)
№ вывода.
ПК: вход
ПК: выход
1
Красный (Я)
Красный (Р)
2
Зеленый(С)
Зеленый (0)
3
Синий (В)
Синий (В)
4
Общий
Общий
5
Общий (ООС)
Общий (ООС)
6
Общий для красного (Р)
Общий для красного (Р)
7
Общий для зеленого (0)
Общий для зеленого (0)
8
Общий для синего (В)
Общий для синего (В)
9
Не используется
Не используется
10
Общий для сигнала синхронизацииОбщий для сигнала синхронизации
11
Общий
Общий
12
Данные (ООС)
Данные (ООС)
13
Синхронизация по горизонтали
Синхронизация по горизонтали
14
Синхронизация по вертикали
Синхронизация по вертикали
15
Тактовые импульсы (ООС)
Тактовые импульсы (ООС)
