Монтаж дисплея на настенной панели

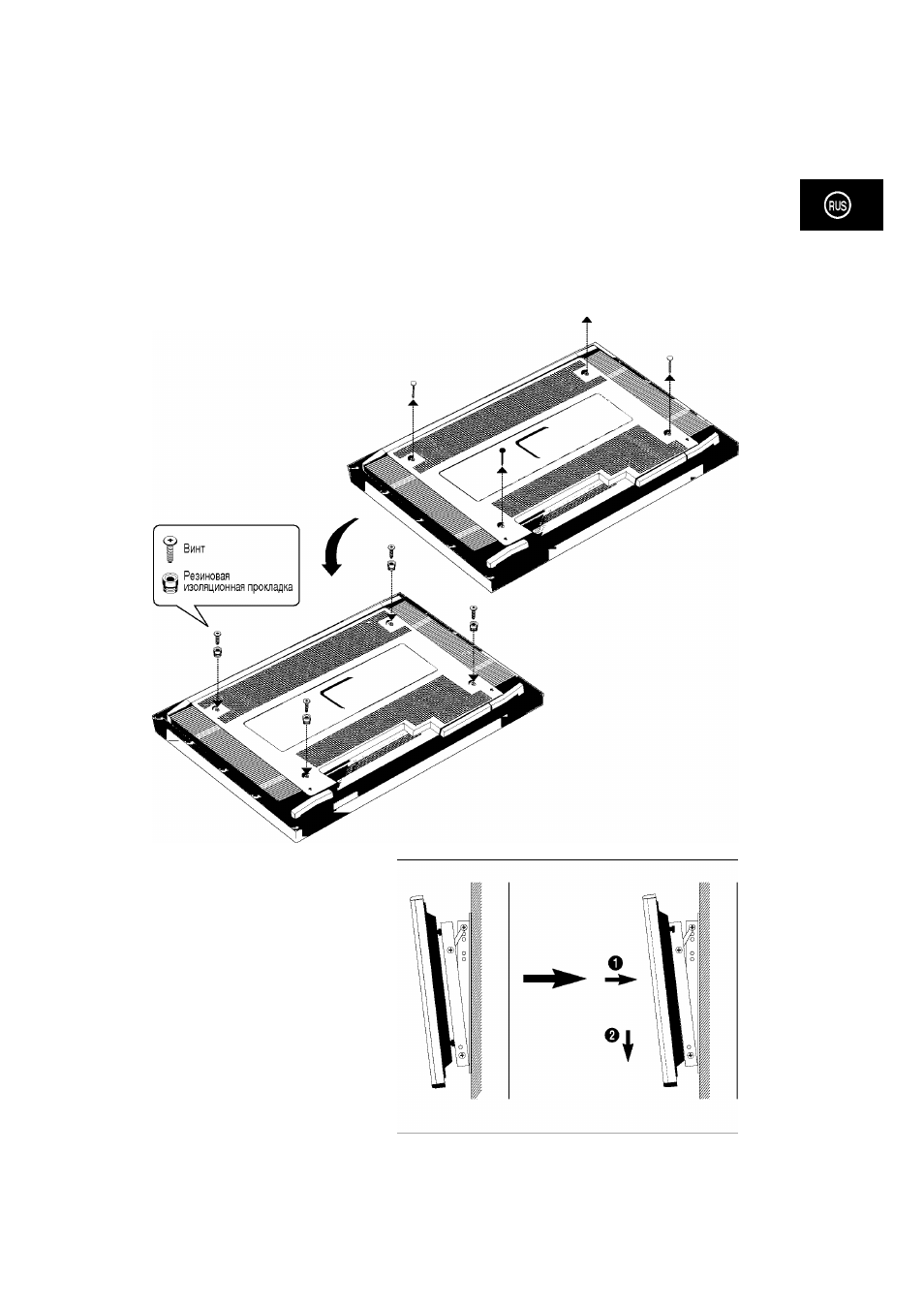

Выкрутите четыре больших шурупа, расположенные на задней панели дисплея.
Вставьте в четыре винтовых отверстия винты, чашеобразные шайбы и
|
резиновые прокладки, как показано на рисунке
Приставьте дисплей к настенной
панели таким образом, чтобы верхние
изоляционные резиновые прокладки
вошли в пазы, расположенные в
верхней части настенной панели.
Немного приподнимите дисплей таким
образом, чтобы нижние резиновые
прокладки на задней панели дисплея
вошли в пазы, расположенные в
нижней части настенной панели.
(Приподнимайт^Ц дисплей аккуратно,
не прилагая усилия, чтобы не сорвать
верхние изоляционные резиновые
прокладки.)
