Монтаж дисплея на настенной панели
^ Настенная панель не входит в комплект поставки.
Вы можете приобрести ее в торговой сети Samsung.
Убедитесь, что стена, на которой будет монтироваться дисплей, устойчива и надежна. Если прочность
стены недостаточна, укрепите ее, прежде чем приступить к установке дисплея.

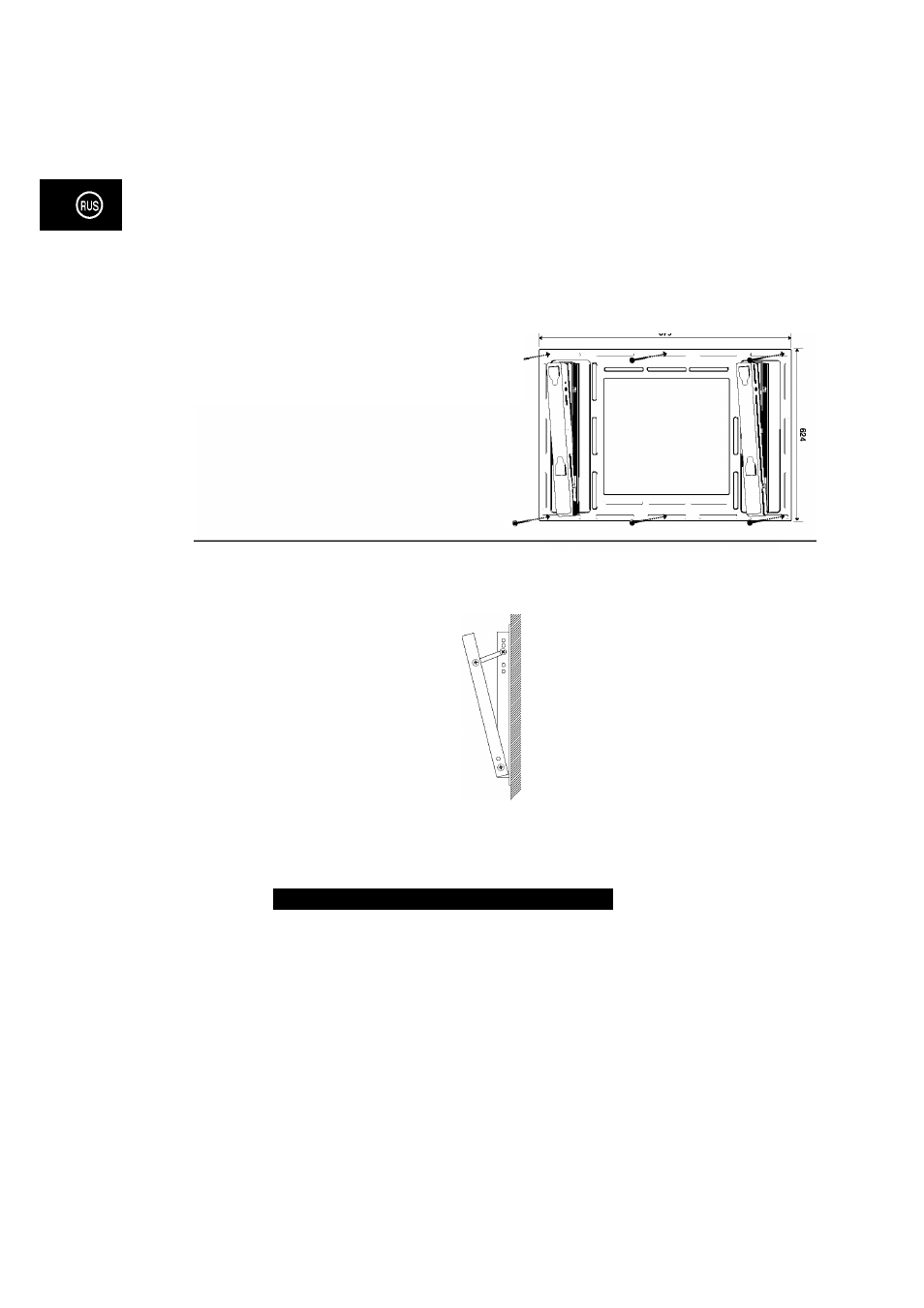

Закрепите настенную панель на стене
винтами, как показано на рисунке.
Крепежные винты должны выступать из
стены приблизительно на 15 миллиметров.
3
С помощью настенной панели вы можете отрегулировать угол наклона дисплея в диапазоне 0-20 градусов.
Угол наклона регулируется с шагом 5 градусов (5 положений) с помощью регулировочных отверстий
е
боковых поверхностях панели.
Угол наклона 5 градусов.
Угол наклона 15 градусов.
Угол наклона 0 градусов.
Отверстия для регулировки угла накл
Наклон 5 градусов
Наклон 10 градусов
Наклон 15 градусов
Наклон 0 градусов
Наклон 20 градусов
■€)
•=)
