Если вы подключите к вашему DVD-peкopдepy внешний
декодер, вы сможете записывать передачи кодированных
каналов, принимая их через встроенный телевизионный
тюнер вашего DVD-peкopдepa.

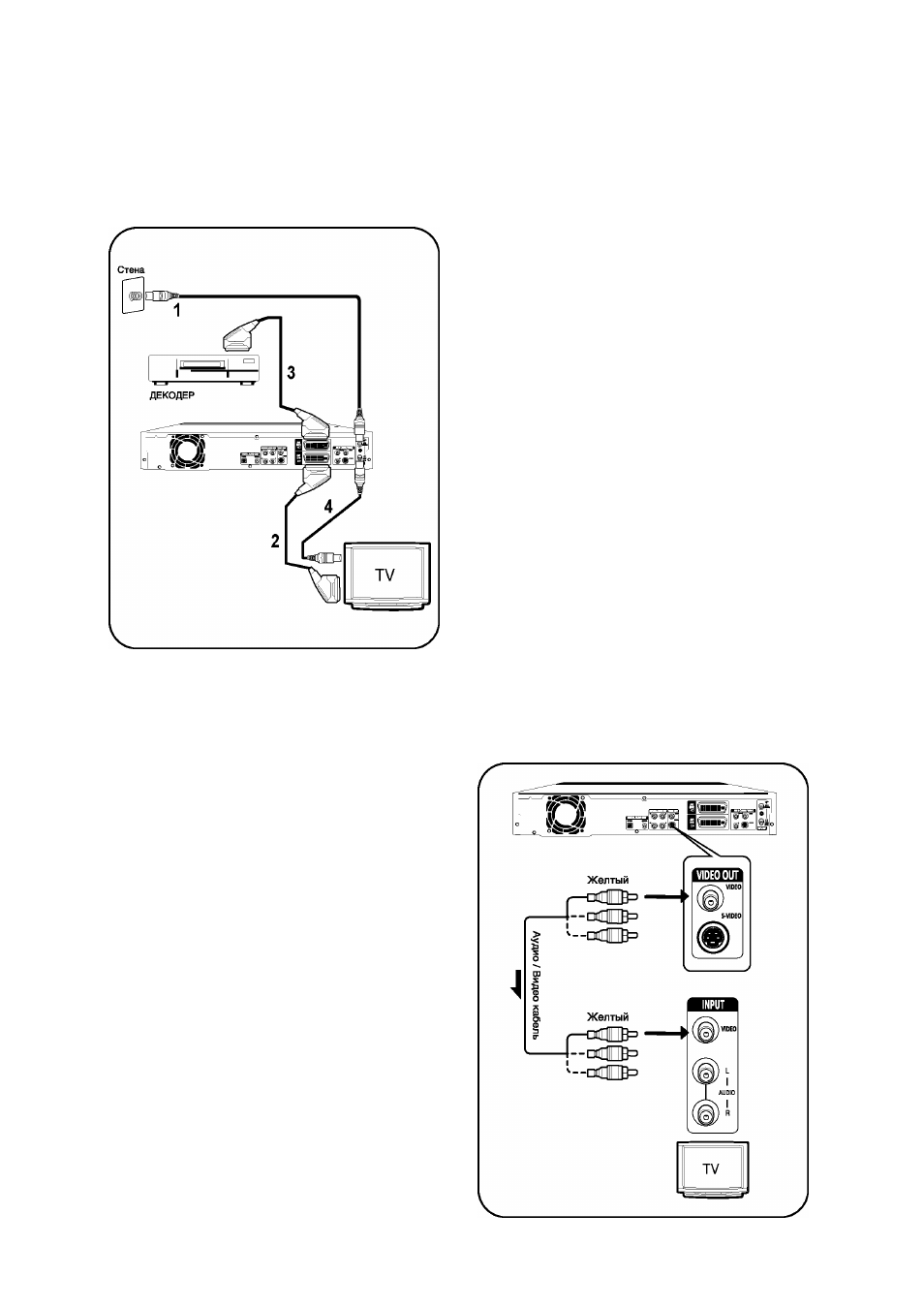

I Способ 3: Антенна + DVD-peкopдep
+ Внешний декодер + Телевизор
1. Подключите антенные B4 кабели, как показано на
рисунке.
2. Соедините гнездо AV1 DVD-рекордера с гнездом
CKAPT телевизора с помощью кабеля с разъемами
CKAPT.
3. Соедините гнездо AV2 DVD-рекордера с выходным
гнездом CKAPT внешнего декодера.
4. Включите функцию декодирования каналов через
экранное меню. См. стр. 27.
Шаг 3: Другие типы
подключения кабелей к
выходам видеосигнала
Имеется несколько Способов выдачи видеосигнала на
внешние устройства без использования кабелей с
разъемами СКАРТ. Выберите из приведенных ниже
Способов соединения по видеосигналу наиболее
подходящий для вас.
• Способ 1 : Подключение к гнезду выхода композитного
видеосигнала
• Способ 2 : Подключение к гнезду выхода S-video
Режим выхода S-Video
• Подключение через гнездо S-Video возможно, только
если у вашего телевизора имеется вход S-Video. Если
выход S-Video не работает, проверьте соединение с
телевизором и сигнал с какого входа выбран на
телевизоре (информацию о подключении телевизора
см. на стр. 15 и 16).
I Способ 1: Подключение к гнезду
выхода композитного видеосигнала
Соедините кабелем для видеосигнала (с желтыми
штырями) гнездо видеовыхода VIDEO OUT (желтое) на
DVD-рекордере с гнездом видеовхода VIDEO IN (желтым)
на телевизоре (или AV усилителе).
• Вы получите изображение обычного качества.
• Соедините кабелем для аудиосигнала (с белыми и
красными штырями) гнезда выхода АНАЛОГОВОГО
АУДИОСИГНАЛА на DVD-рекордере с гнездами входа
аудиосигнала на телевизоре (или AV усилителе) (см.
стр. 19).
