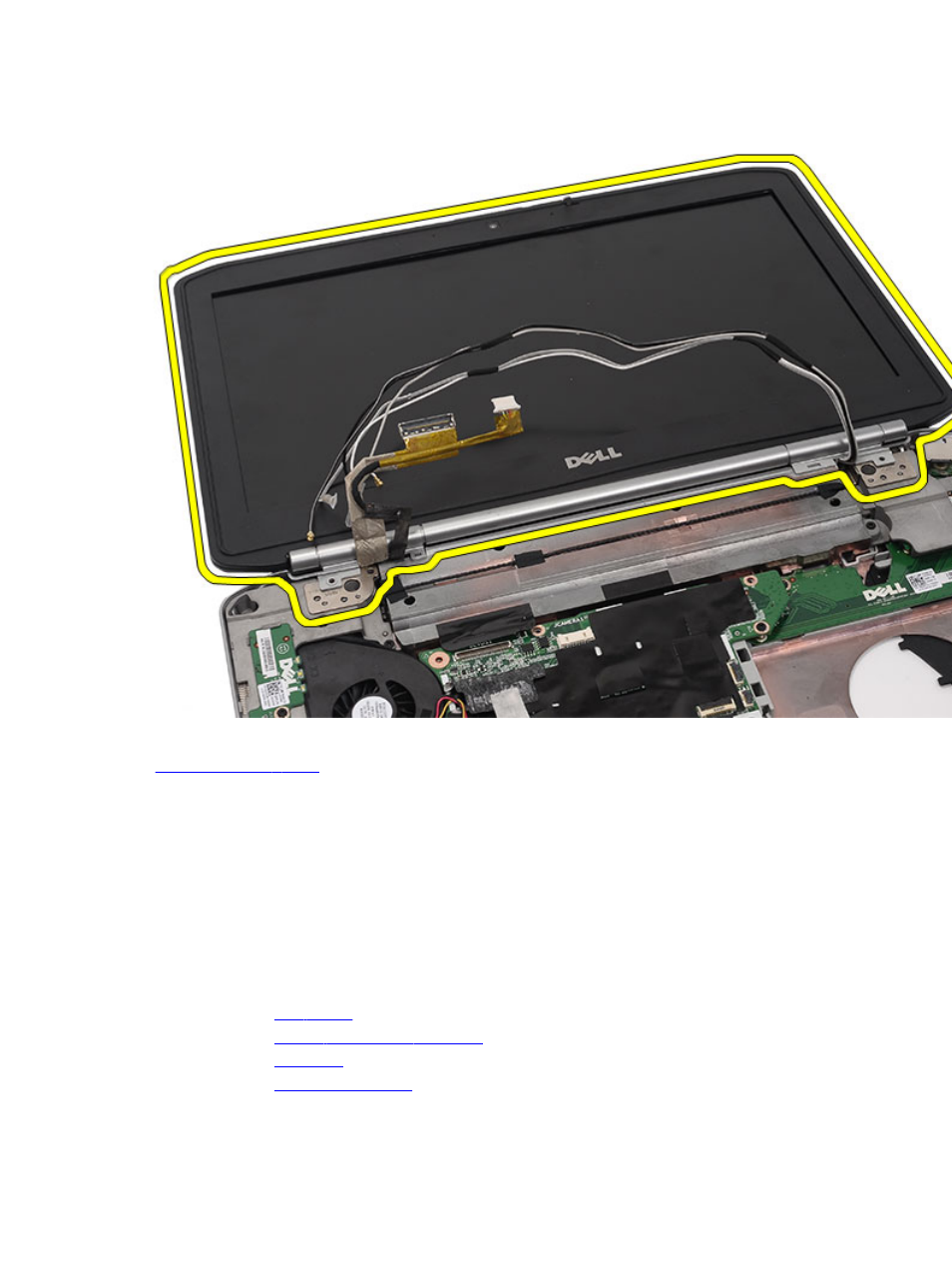

Установка дисплея в сборе
Установка дисплея в сборе
1. Прикрепите дисплей в сборе к основанию компьютера.
2. Затяните винты, которыми крепится дисплей в сборе.
3. Подсоедините кабель дифференциальной сигнализации низкого напряжения (LVDS) к системной плате.
4. Подсоедините кабель камеры к разъему на системной плате.
5. Протяните антенные кабели через отверстие в основании компьютера.
6. Закрепите антенные кабели в направляющих желобках.
7. Подсоедините антенные кабели к платам WLAN/WWAN.
8. Установите на место упор для рук .
9. Установите на место крышку центрального процессора .
10. Установите на место клавиатуру .
11. Установите на место окантовку клавиатуры .
