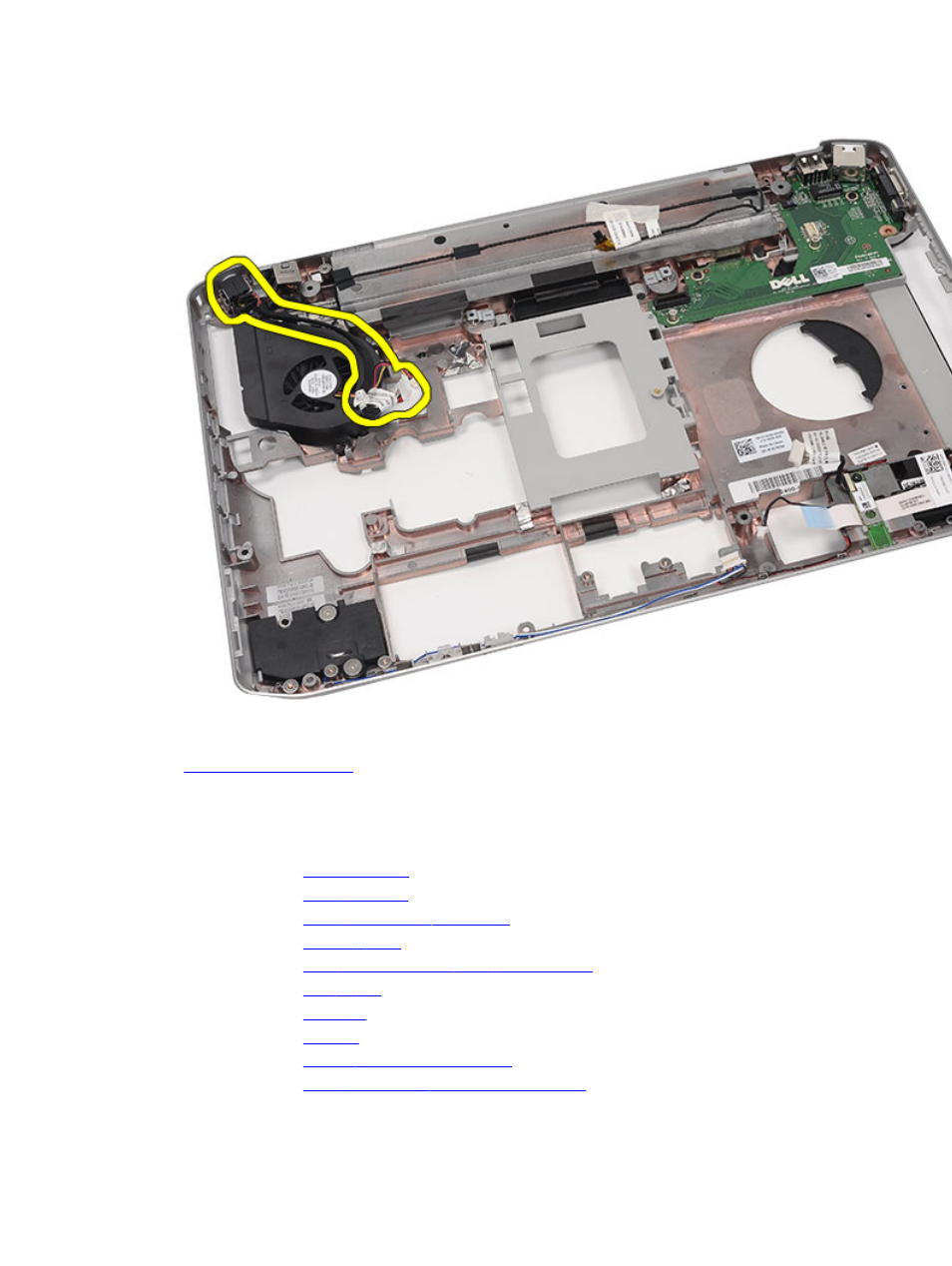

Установка разъема питания
Установка разъема питания
1. Прикрепите порт питания постоянным током к направляющему желобку на вентиляторе процессора.
2. Установите на место системную плату .
3. Установите на место скобы крепления .
4. Установите на место плату светодиодных индикаторов .
5. Установите на место дисплей в сборе .
6. Установите на место плату ExpressCard/смарт-карту/модуль PCMCIA .
7. Установите на место упор для рук .
8. Установите на место процессор .
9. Установите на место радиатор .
10. Установите на место крышку центрального процессора .
11. Установите на место плату беспроводной глобальной сети (WWAN) .
117
