Установка системной платы
Установка системной платы

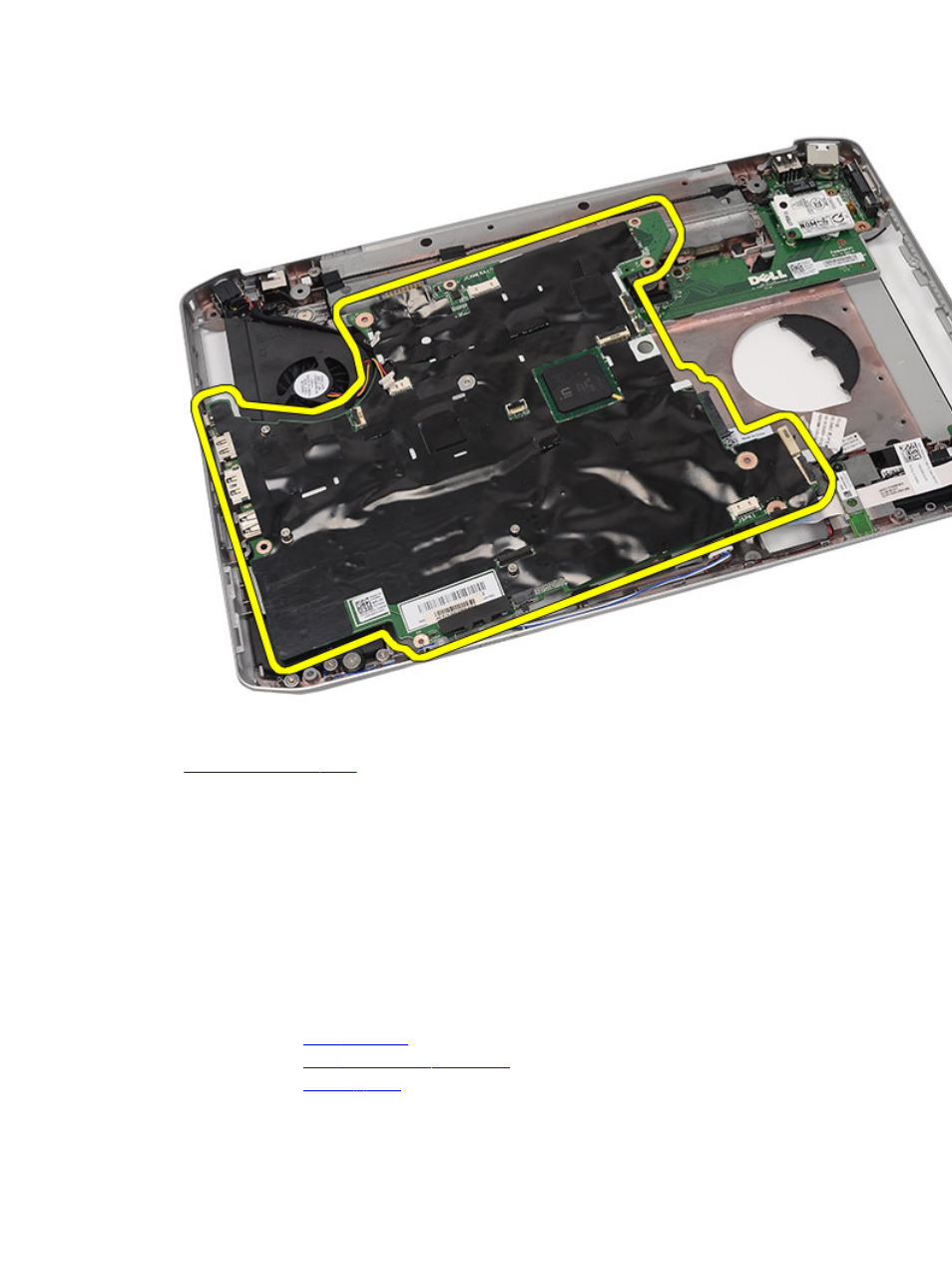

1. Совместите системную плату с разъемами портов и установите системную плату в компьютер.
2. Подсоедините разъем в задней части системной платы к панели ввода/вывода.
3. Затяните винты, которыми крепится системная плата.
4. Подсоедините к системной плате указанные кабели:
– кабель вентилятора
– кабель динамика
– кабель звуковой платы
– кабель Bluetooth
5. Установите на место скобы крепления .
6. Установите на место плату светодиодных индикаторов .
7. Установите на место дисплей в сборе .
