Страница 48

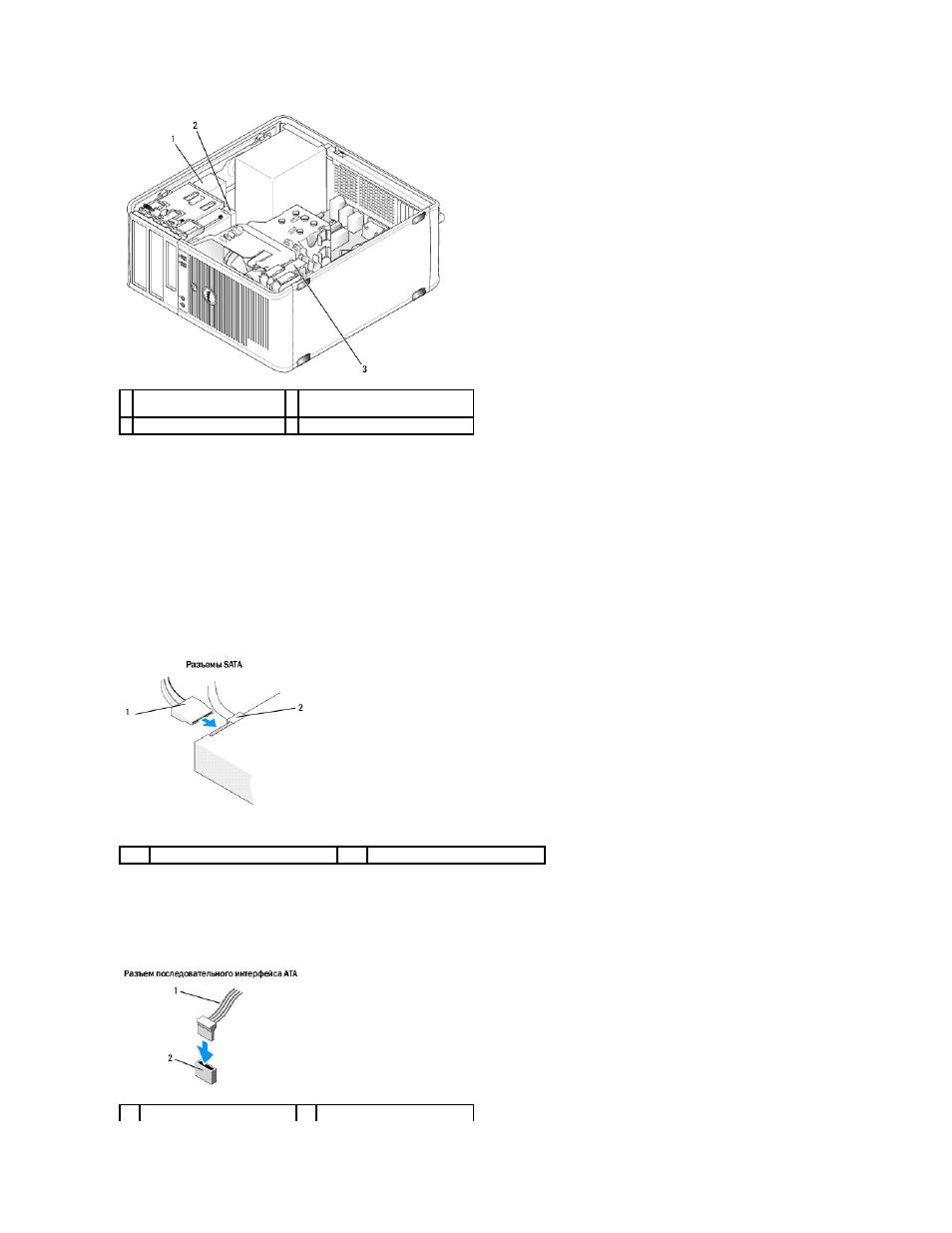

Рекомендуемое подключение кабелей к дисководу
l
Подключите жесткие диски с последовательным интерфейсом
ATA к разъемам «SATA0» или «SATA1» на системной плате.
l
Подключите дисководы для компакт
-дисков и DVD-дисков с последовательным интерфейсом ATA к разъемам «SATA2» или «SATA3» на системной
плате
.
Подключение кабелей дисководов
При установке дисковода к его задней части подключаются два кабеля
: кабель питания постоянного тока и кабель передачи данных.
Разъемы интерфейса дисковода
Разъемы кабеля дисковода с ключом сконструированы так
, чтобы обеспечить правильность подсоединения. Правильно совместите ключ разъема
кабеля на кабеле и дисководе перед подключением
.
1 отсеки для оптических
дисководов
(2)
2 дисковод гибких дисков
(дополнительный)
3 отсеки для жестких дисков (2)
1
кабель питания
2
кабель данных
1
кабель интерфейса
2
разъем интерфейса
