Инструкция по эксплуатации Dell OptiPlex 330 (Late 2007)
Страница 44
3.
Нажмите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Защелка останется в открытом положении.
4.
Ослабьте фиксирующий механизм платы
, который крепит плату сверху.
a.
Положите большой палец на верхнюю часть фиксирующего механизма платы
, а остальными возьмитесь за его нижнюю часть.
b.
Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы
, чтобы отсоединить его от выступов слота, которые
удерживают его
.
c.
Переведите фиксирующий механизм платы в наружное положение
, чтобы отсоединить его от двух выступов слота.
5.
Чтобы заменить уже установленную плату
, извлеките ее из компьютера.
Отсоедините от платы все подключенные кабели
.
l
Взяв плату
PCI за верхние углы, аккуратно извлеките ее из разъема.
l
Оттяните лепесток крепления
, возьмите плату PCI Express x16 за верхние углы и аккуратно вытащите ее из разъема.
6.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
7.

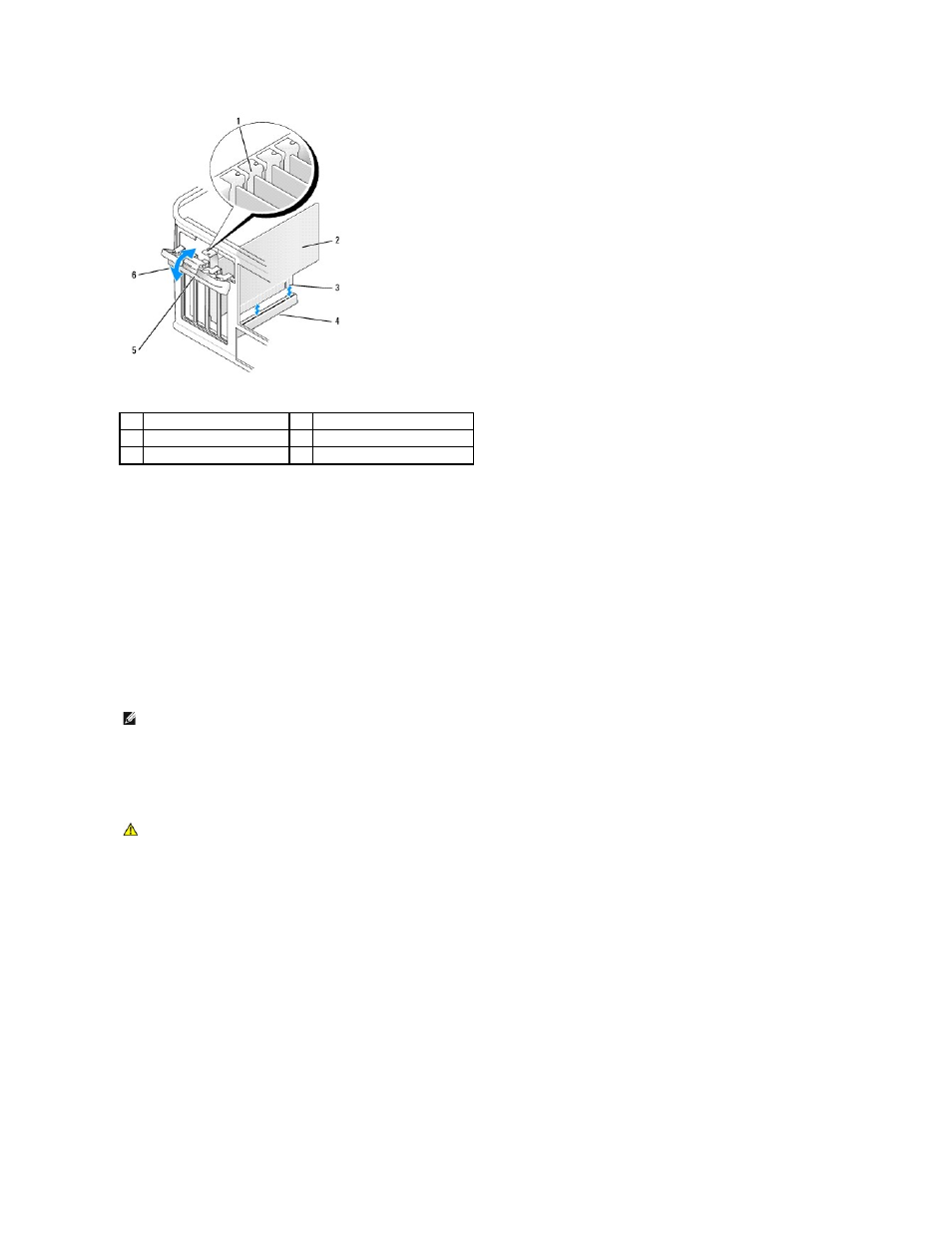

Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
1
направляющая
2
плата
3
краевой разъем
4
разъем для платы
5
защелка
6
фиксатор платы
ПРИМЕЧАНИЕ
.
Положение платы
, показанное на рисунке, является приблизительным и может отличаться от оригинального расположения.
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры могут автоматически запускать компьютер
, когда они подключены к сети. Поэтому, во
избежание поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
