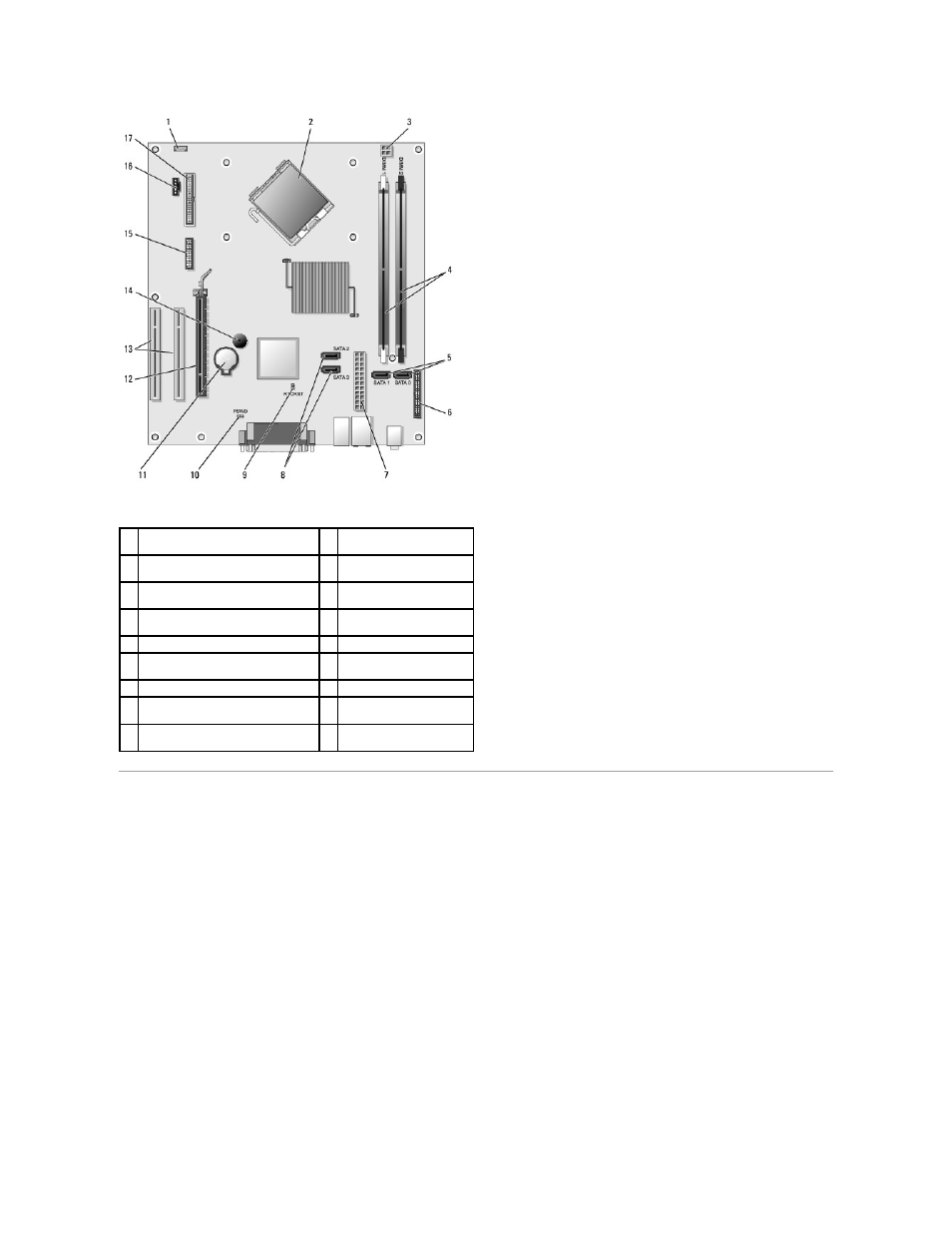

Использование контактов разъема источника питания постоянного тока
1
разъем внутренних динамиков
(INT_SPKR)
2
разъем процессора
(ЦПУ)
3
разъем питания процессора
(12VPOWER)
4
разъемы модулей памяти
(DIMM_1, DIMM_2)
5
разъемы накопителя
SATA (SATA0,
SATA1)
6
разъем передней панели
(FRONTPANEL)
7
разъем питания
(POWER)
8
разъемы накопителя
SATA
(SATA2, SATA3)
9
перемычка сброса
RTC (RTCRST)
10 перемычка пароля (PSWD)
11 гнездо аккумулятора (BATTERY)
12 разъем платы PCI Express
x16 (SLOT1)
13 разъемы платы PCI (SLOT2 и SLOT3)
14 внутренний сигнал (SPKR)
15 разъем последовательного
порта
/разъем PS/2 (PS2/SER2)
16 разъем вентилятора
(FAN_CPU)
17 разъем дисковода гибких дисков
(FLOPPY)
