Установка и замена компонентов
175
Замена платы WWAN
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте
разъемы на плате и системной плате и измените направление установки
платы.
ВНИМАНИЕ.
Во избежание повреждения платы WWAN никогда не
размещайте кабели под платой.
1 Установите разъем платы
WWAN
под углом 45 градусов в разъем на
системной плате, помеченный как «WWAN».
2 Нажмите на другой конец платы
WWAN
до щелчка.

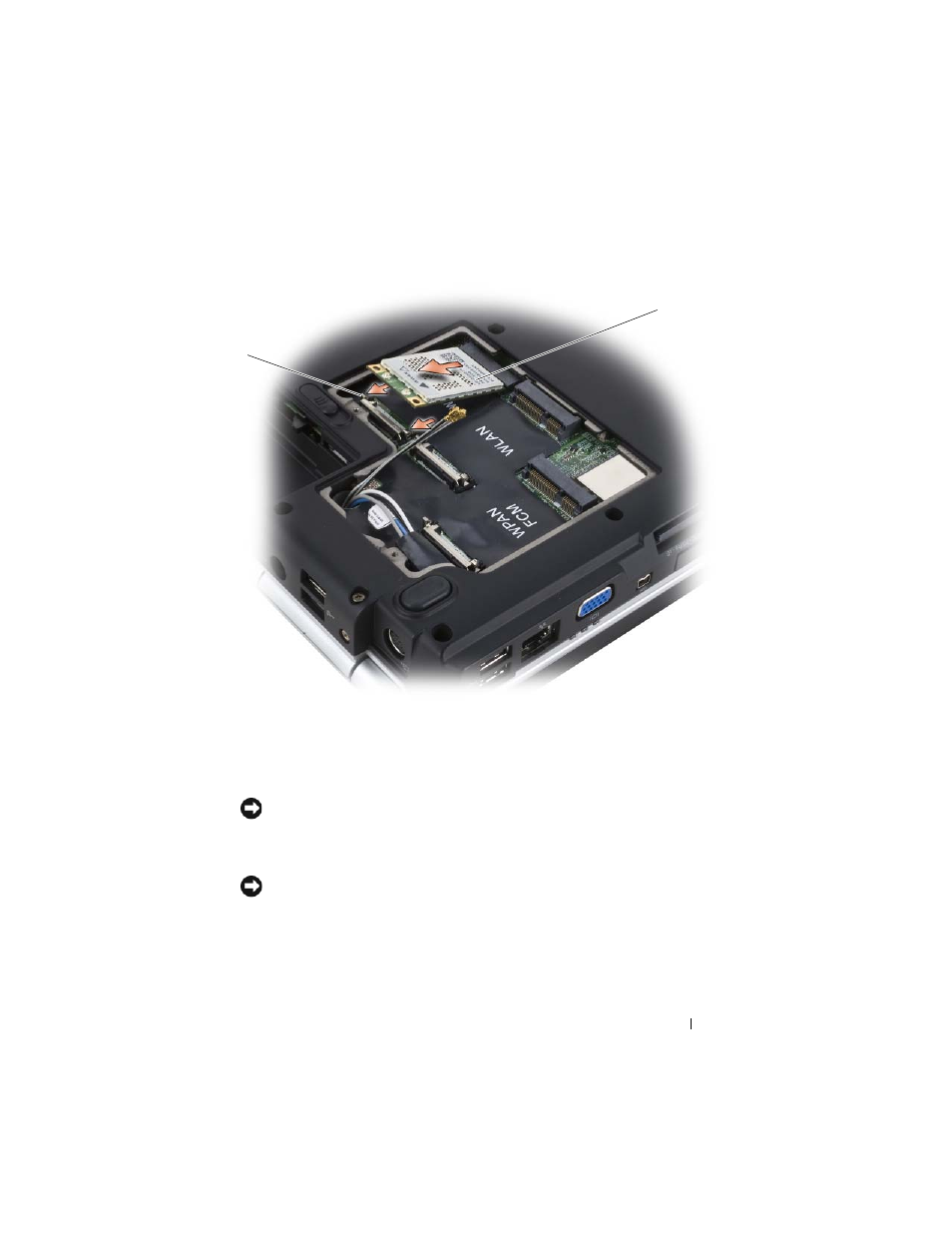

1 металлические защелки (2) 2 плата WWAN
1
2
