Введение
. Dell™ PowerVault™ SNC Manager. Руководство пользователя
Описание
В этом разделе опиываются функциональные возможности
Dell PowerVault SNC Manager.
Dell PowerVault SNC Manager предлагает полные возможности удаленного управления, конфигурации и оповещения о событиях для сетевых устройств
хранения данных
Dell: Dell PowerVault 132T SNC и Dell PowerVault 136T FC.
Модель клиент
/сервер

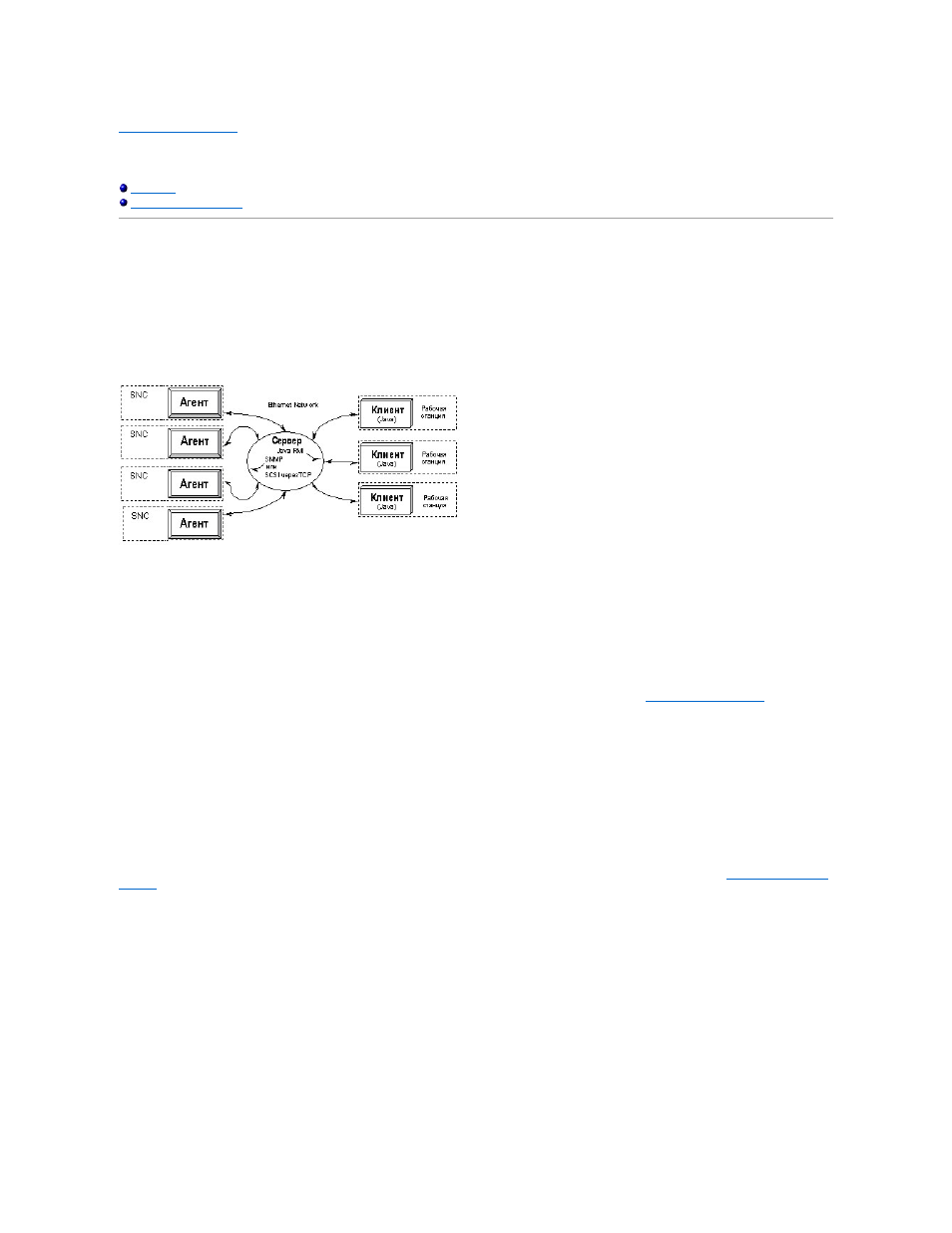

Рисунок
1. Модель клиент-сервер.
Dell PowerVault SNC Manager состоит из трех частей модели клиент/сервер.
Агент
Компонент агента встроен в программное обеспечение устройства
. Dell PowerVault SNC Manager использует протокол Simple Network Management
Protocol (SNMP) в качестве главного метода взаимодействия с агентами. Он генерирует предупреждения (прерывания), если происходят события,
требующие вмешательства
. Компонент "small computer system interface/Transmission Control Protocol" (SCSI/TCP) позволяет пользователям обновлять
мигропрограмму на
Dell PowerVaults, встроенных 132T SNC и 136T FC ("устройства"), а также на целевом устройстве.
Сервер
Компонент сервера представляет собой приложение
Java, которое запускается в системе хост-компьютера. См.
. Сервер
несет ответственность за обслуживание коммуникаций с управляемыми агентами и действует как посредник между агентом
, запущенным на SNC, и
несколькими клиентами
. Он обеспечивает функцию безопасности, обслуживая имена учетных записей и пароли по поручению клиентских
приложений
.
Сервер координирует запросы от нескольких клиентов для управления несколькими
SNC. Коммуникации между сервером и агентами обслуживаются
протоколом
SNMP. В особенности протокол Java Management Application Programming Interface (jSNMP) используется, где возможно, для обеспечения
отраслевого стандарта и транспортного интерфейса
. Все коммуникации между клиентами и сервером выполняются с использованием Java Remote
Method Invocation (RMI), формы вызова удаленных процедур (RPC).
Работа сервера стабильна и эффективена
. Несколько клиентов могут совместно использовать данные, которые уже есть на сервере, и их не нужно
запрашивать снова
. Кроме того, сервер получает все прерывания от агентов и перенаправляет их клиентам, которые зарегистрированы для их
получения
.
Клиент
Protocol (TCP/IP) с серверным компонентом. Это поддерживается всеми конфигурациями наборного доступа, использующими соединение типа точка-
точка
(Point-to-Point Protocol - PPP), соединениями доступа к интранету или Интернету (где разрешены политики локальной сети и конфигурации
брандмауэров
). Если клиент запущен на том же хосте, что и сервер, соединение устанавливается автоматически.
Клиент представляет собой приложение
, которое обеспечивает пользовательский интерфейс и позволяет просматривать и управлять всеми
устройствами и параметрами устройств
. Каждый клиент может быть сконфигурирован отдельным пользователем для отображения только нужной ему
информации
. Поэтому, один клиент может отслеживать одну подсеть компонентов SAN, а другой может быть ответственен за совершенно другую
подсеть
, не создавая помех друг другу.
В некоторых операциях клиент использует вызовы
Java RMI для взаимодействия с сервером, а SCSI использует TCP для общения с агентом.
Требования по установке
Требования к серверной системе
¡
Сервер или рабочая станция
Microsoft® Windows NT® 4.0, пакет обновления Service Pack 6a или Microsoft® Windows 2000®.
¡
Минимальный размер памяти
: 96 Мб.
¡
Свободное пространство на диске
: 40 Мб.
¡
Ethernet с установленным протоколом TCP/IP.
