2. Введите exit.
3. Нажмите на клавиатуре клавишу Enter. Окно сервера закрывается.
Компоненты Dell PowerVault SNC Manager
Главный экран Dell PowerVault SNC Manager состоит из трех панелей.
Панель слева называется Tree Panel (панель структуры).
Верхняя часть правой панели называется Topo Panel (топологическая, или топо-панель).
Нижняя часть правой панели называется Data Panel (панель данных).
Панель структуры в рисунке 24, "Вид Master Portal по умолчанию" - это панель структуры с неразвернутыми устройствами.
После щелчка символа узла слева значка библиотеки структуры разворачивается , и появляются сетевые устройства хранения. Узлы устройств
разворачиваются , появляются каналы. Каналы разворачиваются - появляются соответствующие хосты и устройства. В панели структуры, после щелчка
символа узла развернутого элемента , его структура сворачивается.

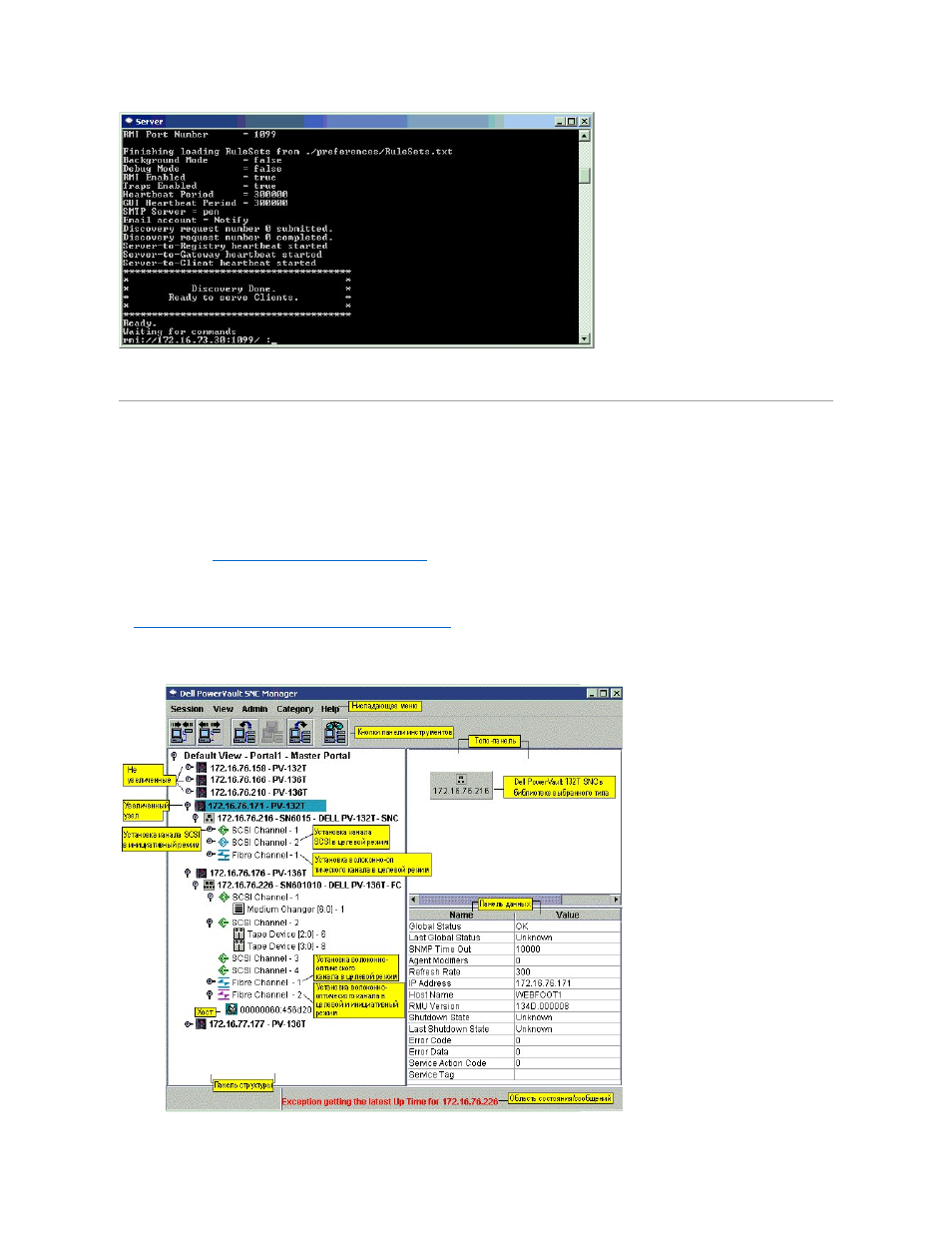

На рисунке 32. "Развернутые и неразвернутые узлы панели структуры" показана панель структуры с несколькими развернутыми элементами. Поскольку
выбран Dell PowerVault 132T с адресом IP 172.16.76.171, он выделен в панели структуры синим цветом. Цвет и дизайн значков в панели структуры
имеют специальное значение .
Рисунок 32. Развернутые и неразвернутые узлы панели структуры.
