Платы PCI Express
Руководство по обслуживанию Dell™ Inspiron™ 620s
Снятие плат PCI Express
Установка плат PCI Express
Конфигурирование компьютера после снятия или установки платы PCI Express
Снятие плат PCI Express
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите скобу крепления плат (см. раздел Снятие скобы крепления плат ).
4. Отсоедините от платы все кабели , если это применимо.
5. Извлеките плату PCI Express из слота.

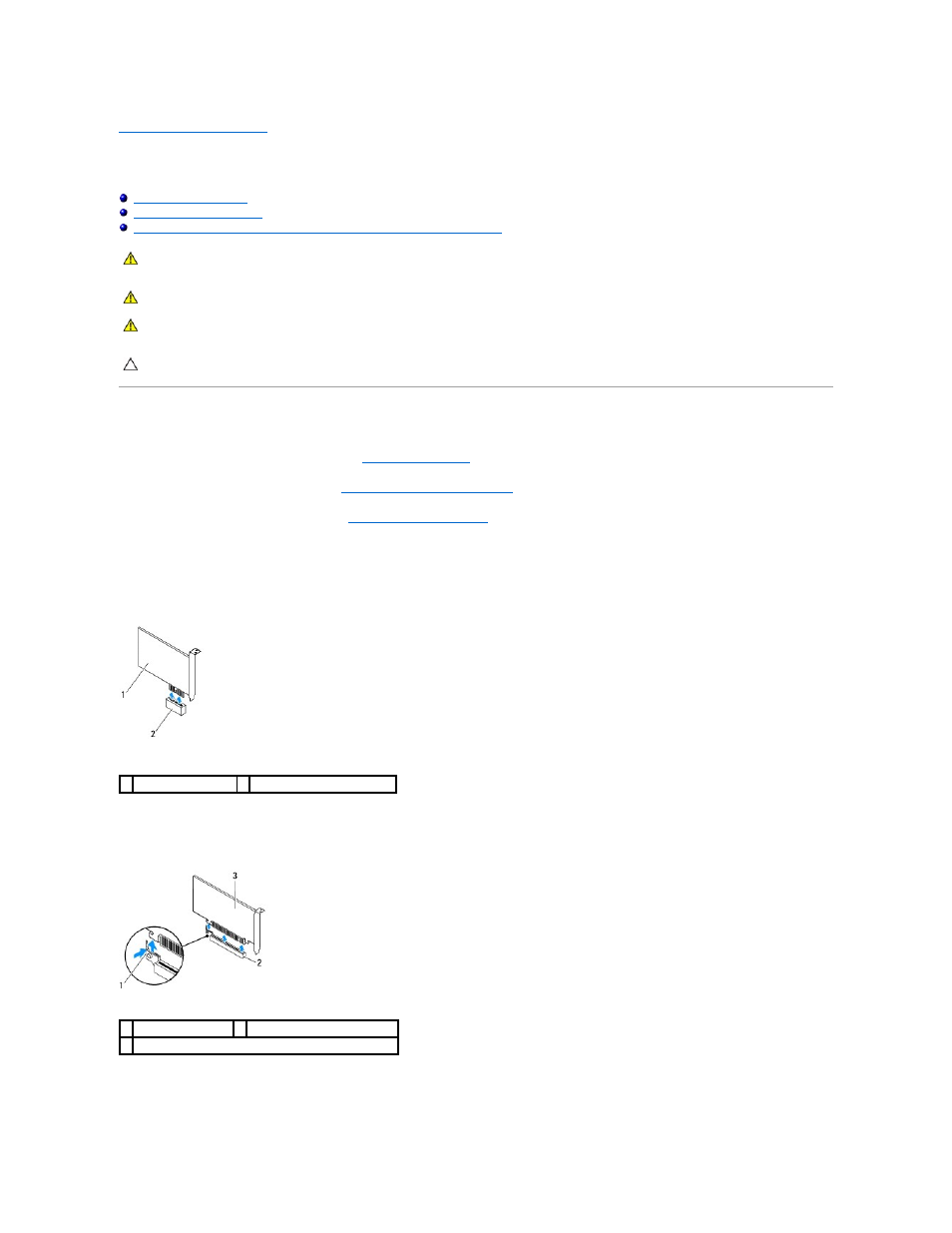

Плата PCI Express x1 — возьмите плату за верхние углы, а затем извлеките из разъема.
Плата PCI Express x16 — тип лепестка крепления слота для платы PCI Express x16 может различаться в зависимости от используемой модели
компьютера . Выполните одно из следующих действий в зависимости от типа лепестка крепления слота для платы PCI Express x16.
l Придавите лепесток крепления с боковой стороны , возьмите плату за верхние углы, а затем извлеките ее из разъема.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ОСТОРОЖНО ! Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как открывать
корпус .
ОСТОРОЖНО ! Не разрешается работать на компьютере , с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели , заглушки, заглушки передней панели и т.д.).
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На ущерб, вызванный
неавторизованным обслуживанием , гарантия не распространяется.
1 плата PCI Express x1 2 слот для платы PCI Express x1
1 лепесток крепления 2 слот для платы PCI Express x16
3 плата PCI Express x16
