Вентиляторы
Руководство по обслуживанию Dell™ Inspiron™ 620s
Вентилятор корпуса
Вентилятор и радиатор процессора в сборе
Вентилятор корпуса
Снятие вентилятора корпуса
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Отсоедините кабель вентилятора корпуса от разъема FAN_SYS1 на системной плате (см. раздел Элементы системной платы ).
4. Выверните четыре винта , которыми вентилятор корпуса крепится к корпусу компьютера.
5. Выдвиньте вентилятор корпуса и снимите его с компьютера , как показано на рисунке.
Установка вентилятора корпуса
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Совместите резьбовые отверстия на вентиляторе корпуса с резьбовыми отверстиями в корпусе компьютера .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ОСТОРОЖНО ! Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как открывать
корпус .
ОСТОРОЖНО ! Не разрешается работать на компьютере , с которого сняты какие-либо крышки (включая крышки корпуса компьютера,
лицевые панели , заглушки, заглушки передней панели и т.д.).
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На ущерб, вызванный
неавторизованным обслуживанием , гарантия не распространяется.
ПРЕДУПРЕЖДЕНИЕ . Не касайтесь лопастей вентилятора при снятии вентилятора корпуса , так как это может привести к повреждению
вентилятора .

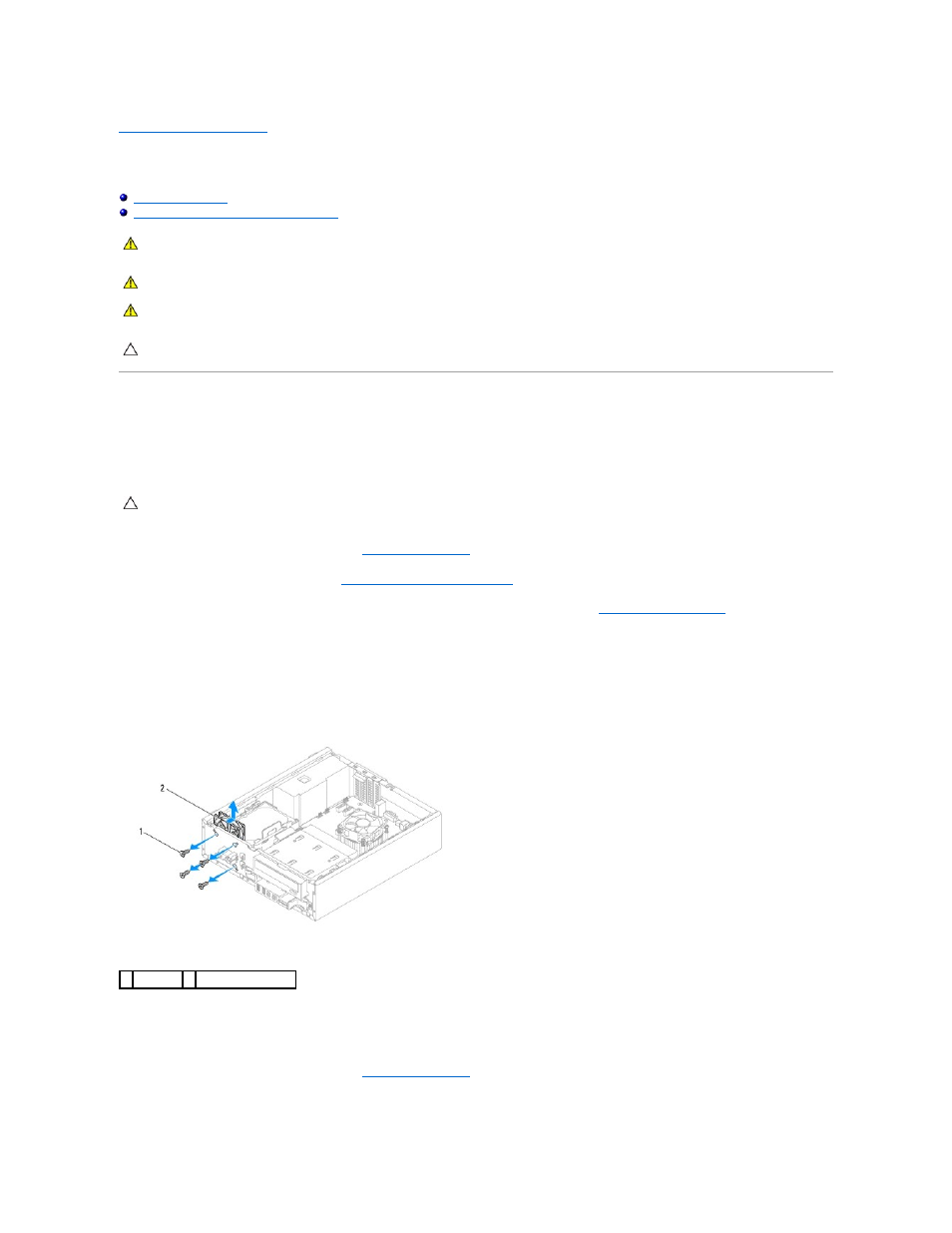

1 винты (4) 2 вентилятор корпуса
