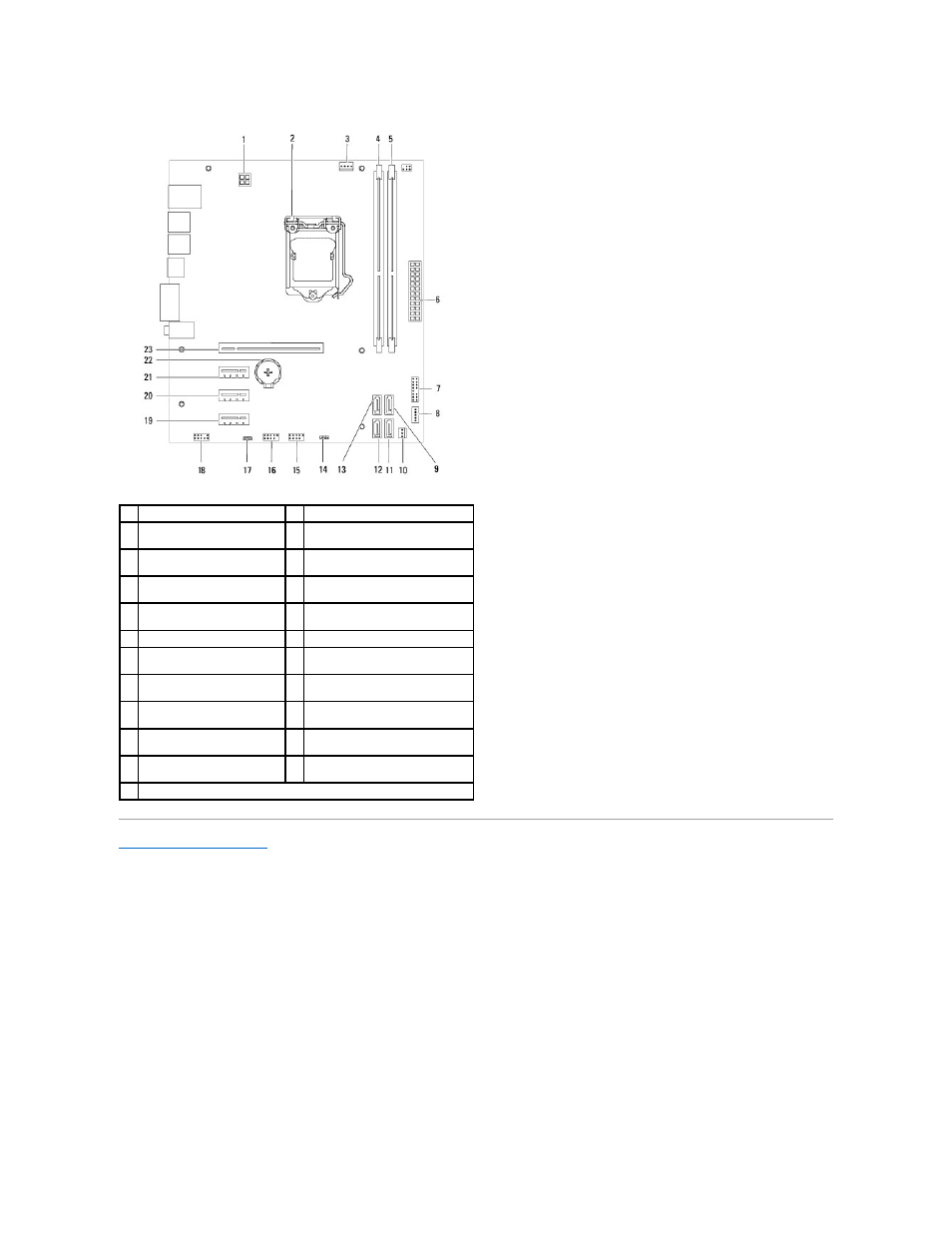

1
разъем питания
(ATX12V)
2
разъем процессора
3
разъем для вентилятора
процессора
(FAN_CPU)
4
разъем модуля памяти
(DIMM1)
5
разъем модуля памяти
(DIMM2)
6
разъем электропитания
(ATX)
7
разъем кнопки питания
(LEDH1)
8
разъем внутренних динамиков
(INTSPKR1)
9
разъем диска
SATA (SATA 2)
10 разъем вентилятора на корпусе
(FAN_SYS1)
11 разъем диска SATA (SATA 1)
12 разъем диска SATA (SATA 0)
13 разъем диска SATA (SATA 3)
14 перемычка сброса настроек
КМОП
-схемы (CMOSCLR1)
15 разъем USB на передней
панели
(USBF2)
16 разъем USB на передней панели
(USBF1)
17 перемычка сброса пароля
(PSWDCLR1)
18 аудиоразъем на передней панели
(AUDIOF1)
19 слот для платы PCI Express x1
(SLOT4)
20 слот для платы PCI Express x1
(SLOT3)
21 слот для платы PCI Express x1
(SLOT2)
22 гнездо батареи
(BT1)
23 слот для платы PCI Express x16 (SLOT1)
