Установка процессора |
43
5 Когда процессор полностью установится в гнездо, закройте крышку процессора.
6 Поверните рычаг.
Действия после завершения операции
1 Замена вентилятора процессора и радиатора. См. раздел «Установка вентилятора
и радиатора процессора в сборе» на стр. 40.
2 Установите на место кожух вентилятора. См. раздел «Установка кожуха вентилятора»
на стр. 15.
3 Установите крышку корпуса на место. См. раздел «Установка крышки корпуса компьютера»
на стр. 13.
4 Следуйте инструкциям, описанным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 9.

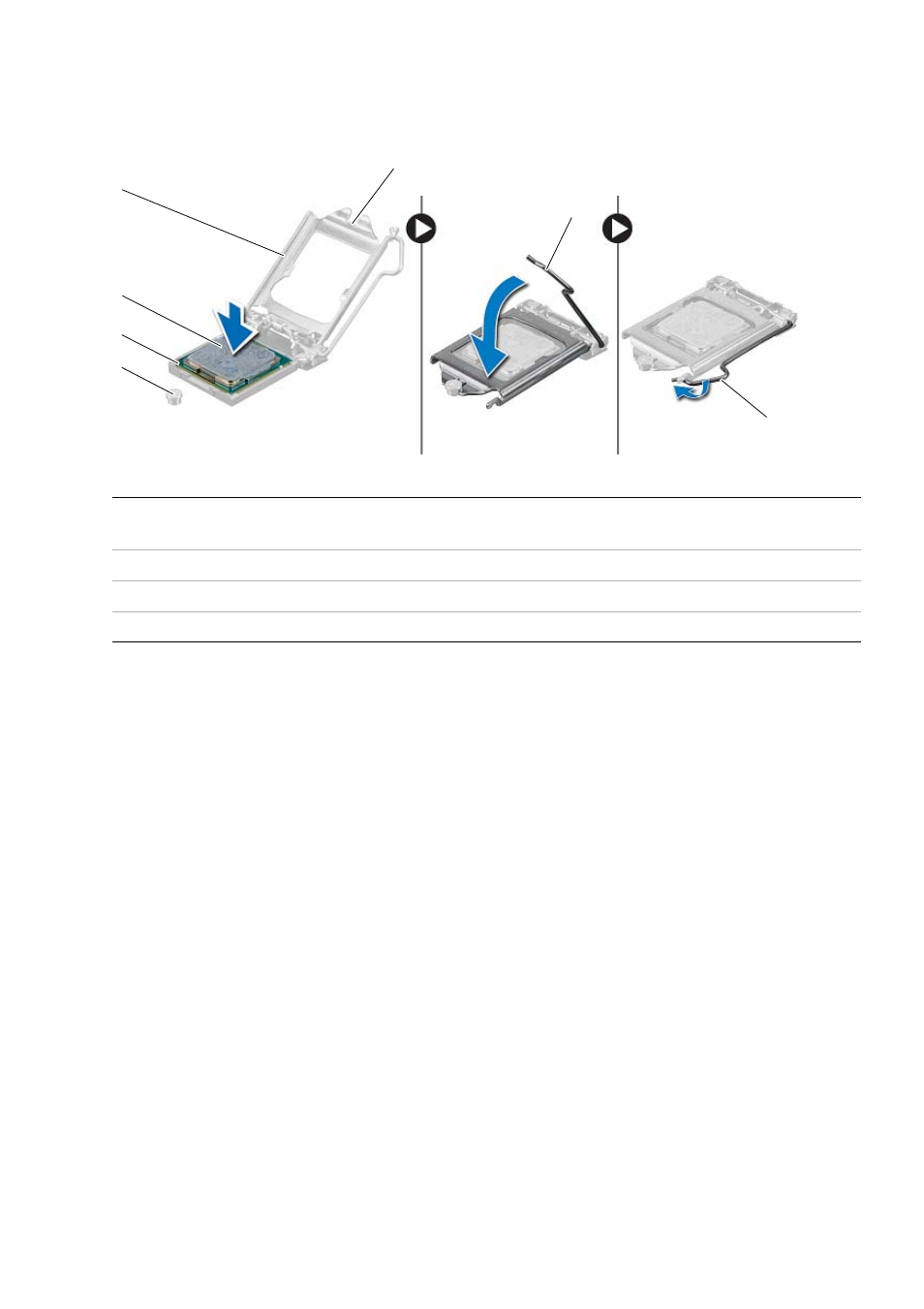

1
направляющий штырь
2
угол процессора, соответствующий
контакту «1»
3
процессор
4
крышка процессора
5
выемка в крышке процессора
6
рычаг
7
защелка
2
1
5
3
6
7
4
