Извлечение модуля кнопки питания |
37

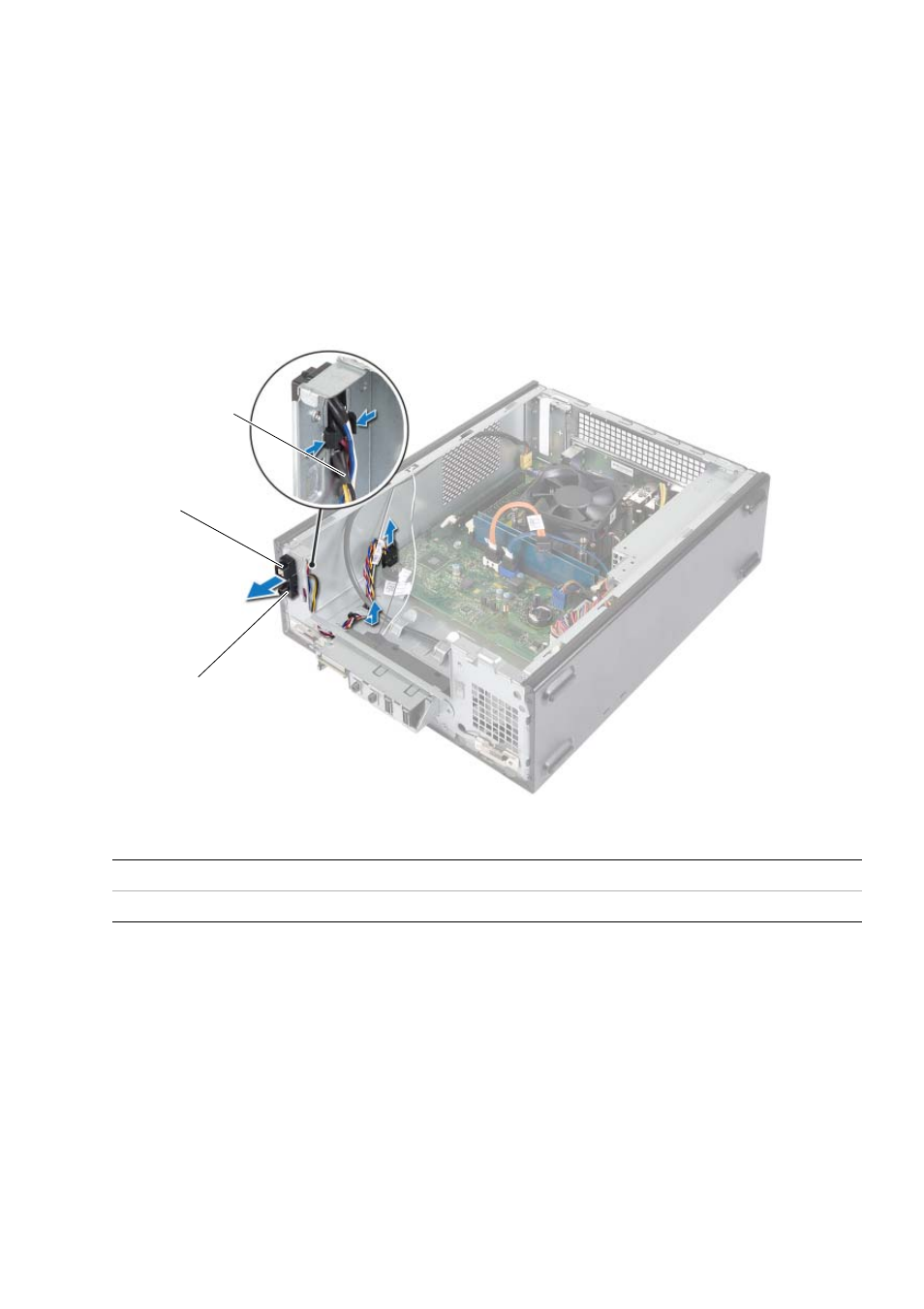

Последовательность действий
1 Отсоедините кабель модуля кнопки питания от разъема на системной плате (LEDH1).
См. раздел «Компоненты системной платы» на стр. 11.
2 Извлеките кабель модуля кнопки питания из направляющих на корпусе.
3 Нажмите на фиксаторы модуля кнопки питания, чтобы высвободить модуль из
передней панели.
4 Выдвиньте модуль кнопки питания вместе с кабелем через отверстие в передней панели.
5 Отведите в сторону модуль кнопки питания.
6 Отведите в сторону модуль кнопки питания.
1
кабель кнопки питания
2
выступы
3
модуль кнопки питания
1
3
2
