Технический обзор |
11

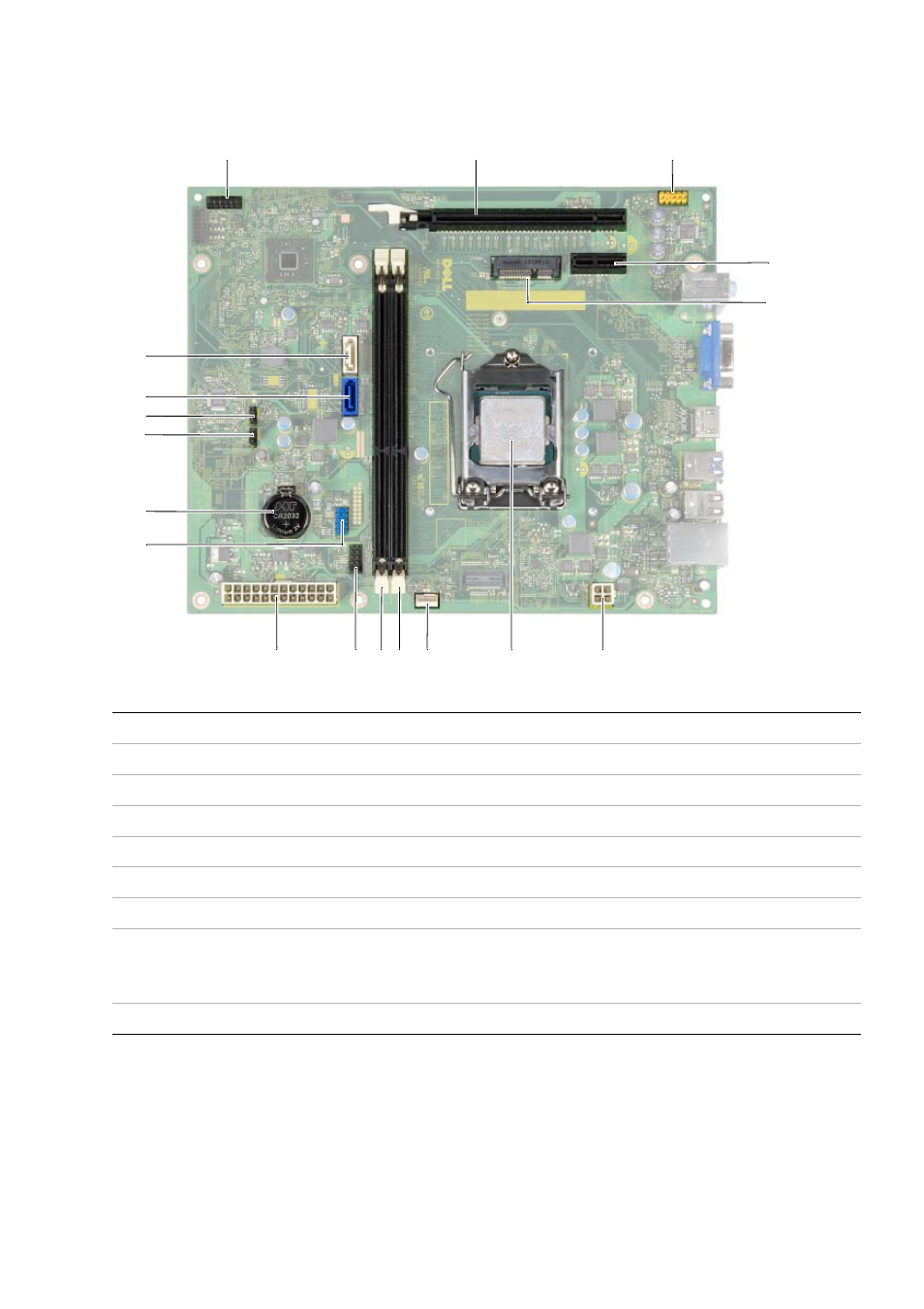

Компоненты системной платы
1
разъем кнопки питания (LEDH1)
2
слот для платы PCI Express x16 (SLOT2)
3
разъем аудио на передней панели (AUDF1)
4
слот для платы PCI Express x1 (SLOT1)
5
слот для мини плат (MINI1)
6
разъем питания (ATX2)
7
разъем процессора
8
разъем вентилятора процессора (FNCPU1)
9
разъем модуля памяти (DIMM1)
10 разъем модуля памяти (DIMM2)
11 разъем USB на передней панели (USBF1) 12 основной разъем питания (ATX1)
13 разъем USB на передней панели (USBF2) 14 гнездо батареи (BT1)
15 перемычка очистки КМОП
(комплементарные структуры
«металл оксид полупроводник») (CMCLR1)
16 перемычка очистки пароля (PWCLR1)
17 разъем SATA (SATA 0) 18 разъем SATA (SATA 1)
1 2 3
5
6 12 8
14
4
13
16
18
17
11 10 9 7
15
