Inspiron 400

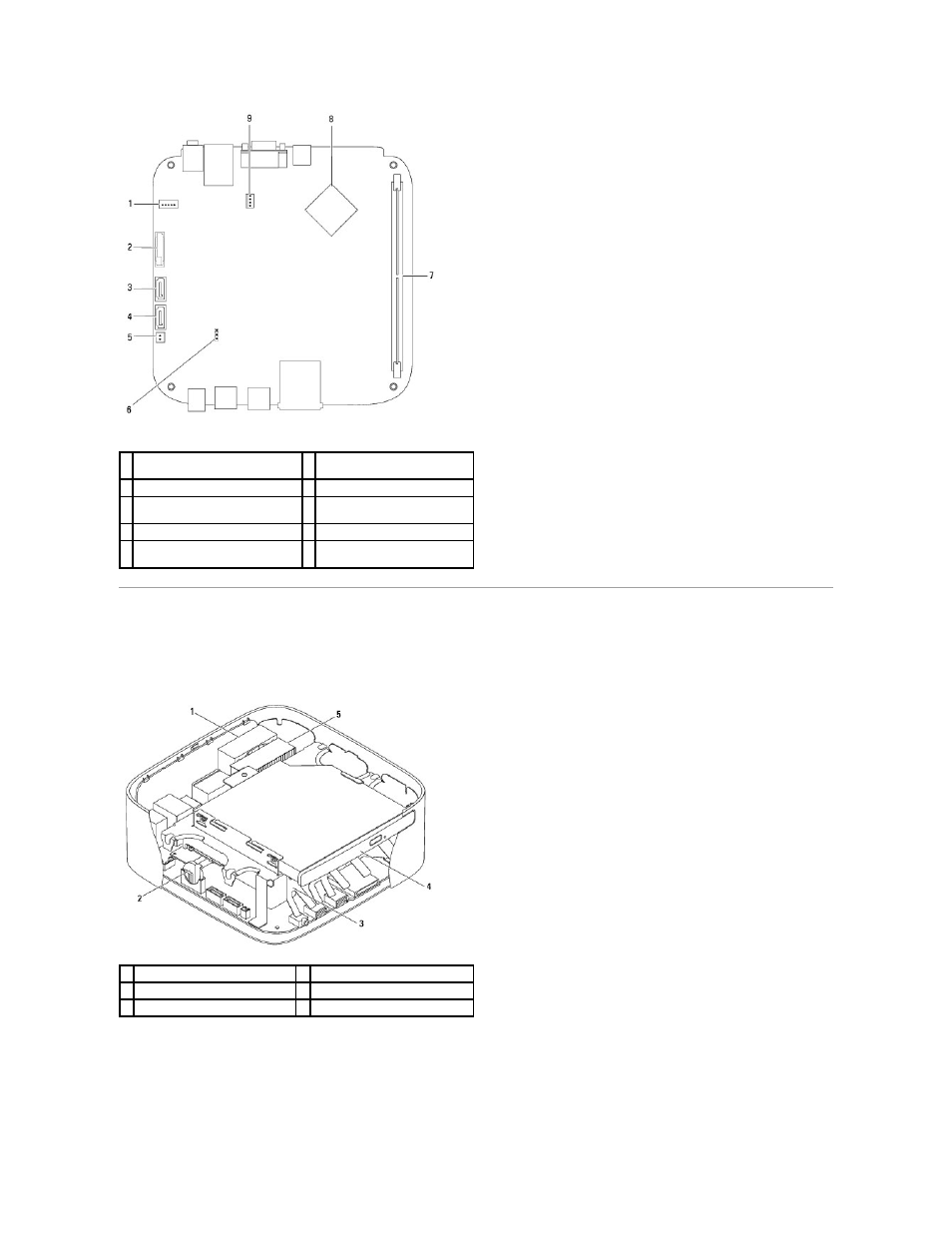

Вид изнутри
Элементы системной платы
1 разъем питания SATA (SATAPWR1)
2 отсек аккумулятора типа
«таблетка»
(BAT1)
3 разъем устройства SATA (SATA2)
4 разъем устройства SATA (SATA1)
5 разъем питания оптического
дисковода
(ODD_PWR1)
6 перемычка CMOS (CMOS1)
7 разъем модуля памяти (DIMM1)
8 процессор
9 разъем вентилятора системного
блока
(SYSFAN1)
1 вентилятор системного блока
2 аккумулятор типа «таблетка»
3 отсек диска
4 оптический дисковод
5 радиатор процессора
