Страница 39
16.
Сдвиньте системную плату к задней части корпуса
, чтобы извлечь разъемы на системной плате из разъемов корпуса.
17.
Приподнимите системную плату и выньте ее из компьютера
.
Установка системной платы на место
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите разъемы на системной плате с разъемами на корпусе и вдвиньте системную плату на место
.
3.
Закрутите четыре винта
, крепящие системную плату к корпусу.
4.
Только для модели
Inspiron 400:
a.
Установите на место вентилятор видеокарты
(см. раздел
Установка вентилятора видеокарты на место
).
b.
Установите на место видеокарту
(см. раздел
Установка видеокарты на место
).
c.
Установите на место радиатор видеокарты
(см. раздел
Установка радиатора видеокарты на место
).
d.
Установите процессор
(см. раздел
Установка процессора на место
).
e.
Установите на место радиатор процессора
(см. раздел
Установка радиатора процессора на место
).
f.
Установите мини
-плату (см. раздел
Установка мини
-платы на место
).
5.
Подсоедините кабели к системной плате
.
6.
Установите модуль
(или модули) памяти (см. раздел
Модули памяти
).
7.
Установите на место пластину ввода
/вывода (см. раздел
Установка пластины ввода
/вывода на место
).
8.
Установите на место вентилятор системного блока
(см. раздел
Установка вентилятора системного блока
).
9.
Установите на место панель ввода
/вывода (см. раздел
Установка панели ввода
/вывода на место
).
10.
Установите на место аккумулятор типа «таблетка»
(см. раздел
Установка аккумулятора типа «таблетка» на место
).
11.
Установите на место отсек диска
(см. раздел
Установка отсека диска на место
).
12.
Установите на место оптический дисковод
(см. раздел
Установка оптического дисковода на место
).
13.
Установите на место нижнюю крышку
(см. раздел
Установка нижней крышки на место
).
14.
Установите на место верхнюю пластину
(см. раздел
Установка верхней пластины на место
).
15.
Установите на место верхнюю крышку
(см. раздел
Установка верхней крышки на место
).

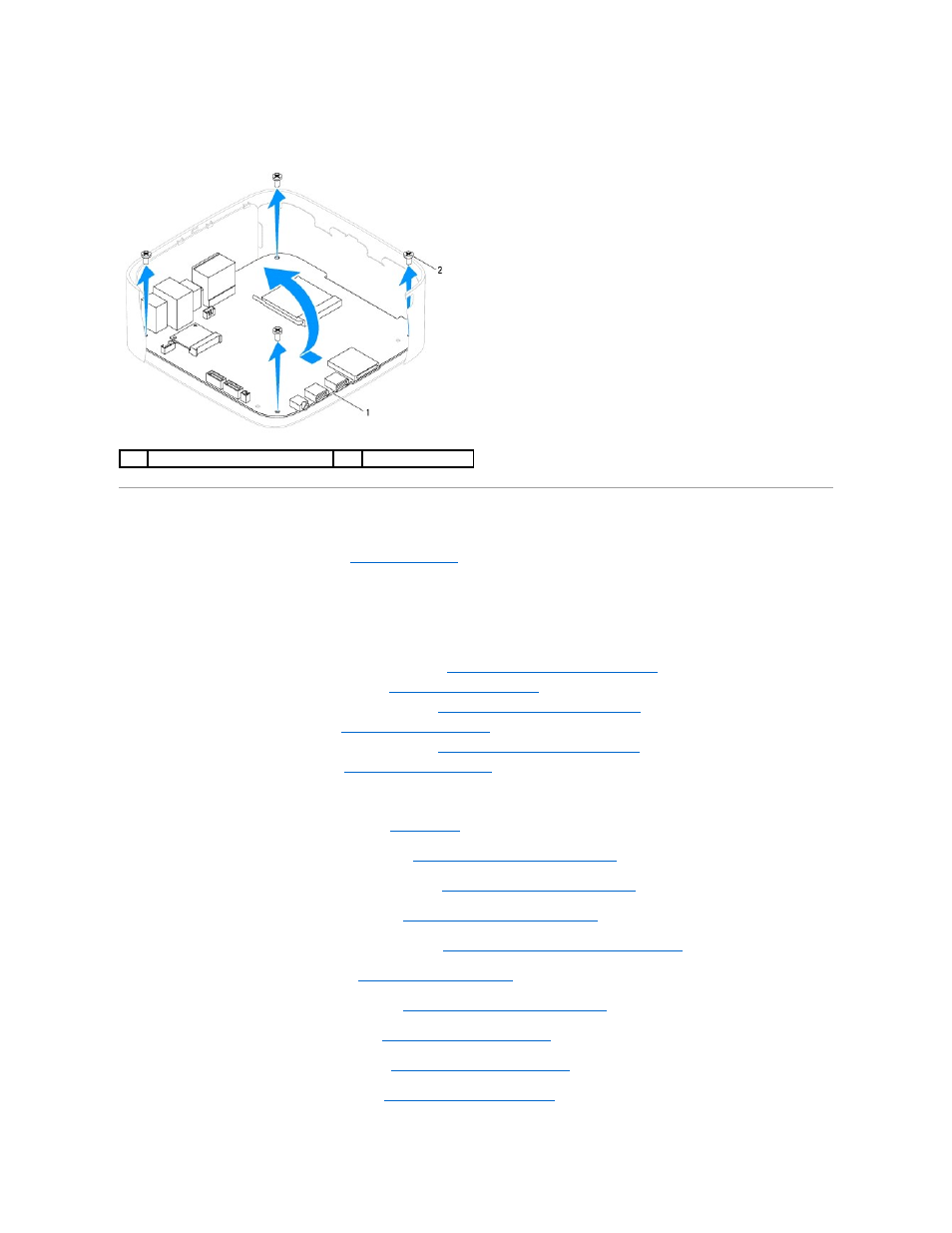

1
системная плата
2
винты
(4)
