Отсек диска
Руководство по обслуживанию компьютеров Dell™ Inspiron™ 300/400
Извлечение отсека диска
Установка отсека диска на место
Извлечение отсека диска
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите верхнюю крышку (см. раздел Снятие верхней крышки ).
3. Снимите верхнюю пластину (см. раздел Извлечение верхней пластины ).
4. Выньте оптический дисковод (см. раздел Извлечение оптического дисковода ).
5. Выверните винт , которым пластина кнопки питания крепится к отсеку диска (см. раздел Извлечение пластины кнопки питания ).
6. Выверните два винта , которыми отсек диска крепится к системной плате.
7. Сдвиньте отсек диска назад и приподнимите его , чтобы добраться до кабеля жесткого диска.
8. Отсоедините кабель жесткого диска от разъема на жестком диске .
9. Аккуратно приподнимите отсек диска и извлеките его из компьютера .
Установка отсека диска на место
1. Выполните действия , описанные в разделе Перед началом работы .
2. Подсоедините кабель жесткого диска к разъему на жестком диске .
ПРЕДОСТЕРЕЖЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

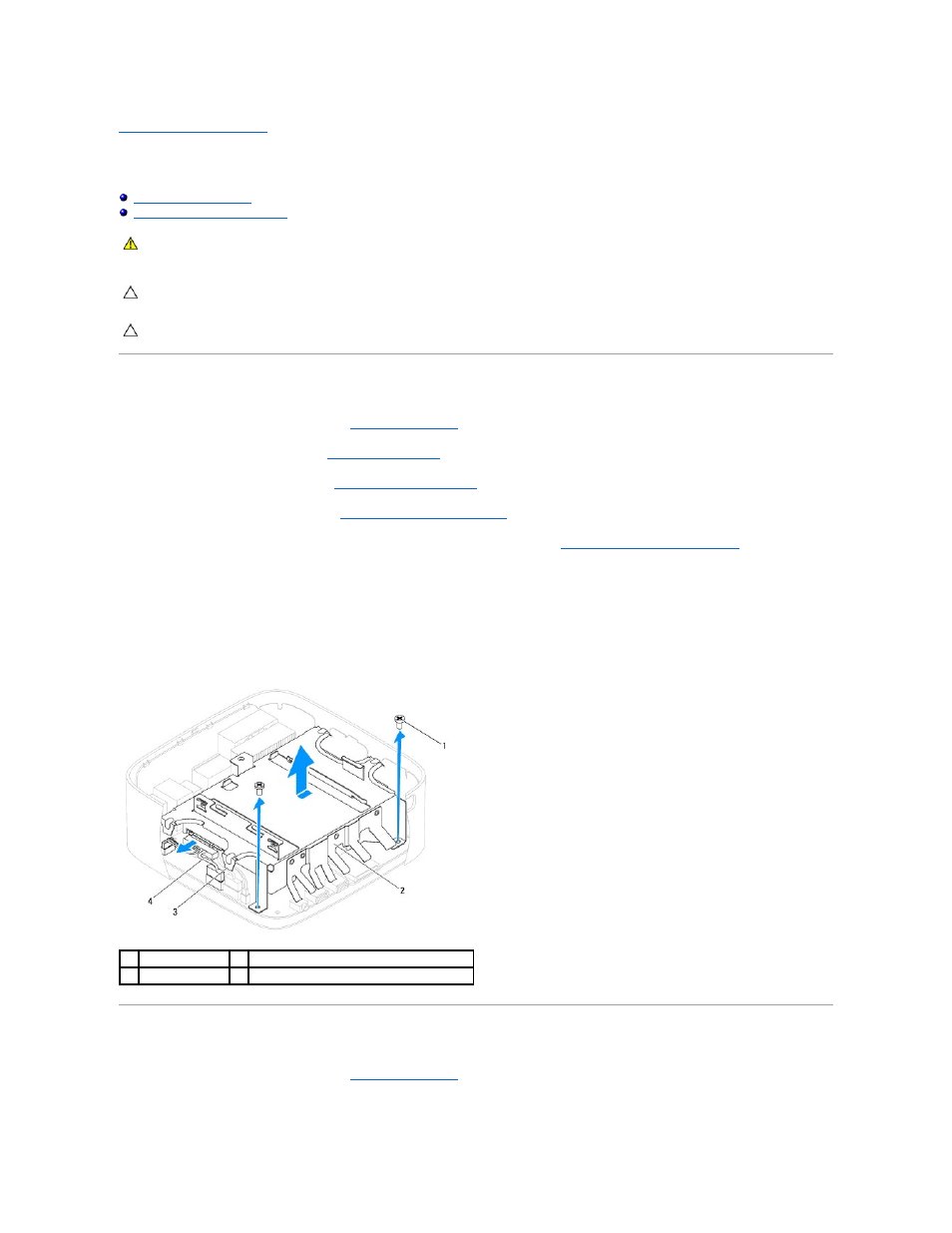

1 винты (2) 2 отсек диска
3 выступы (4) 4 разъем кабеля жесткого диска
