Страница 37
8.

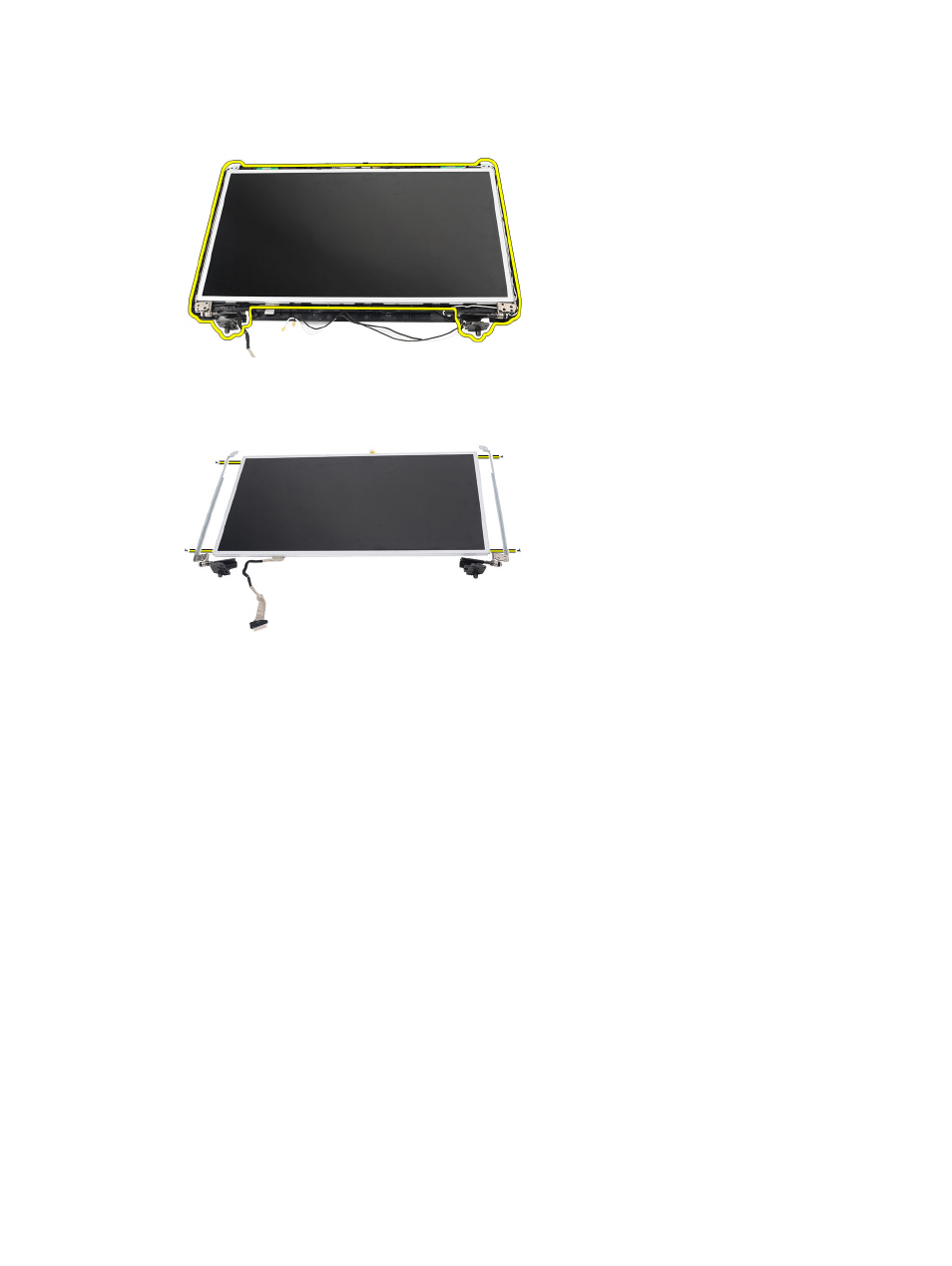

Выверните
винты на левой и правой скобах дисплея. Снимите панель дисплея.
Установка
панели дисплея
1.
Выровняйте
и разместите левую и правую скобу по обеим сторонам панели дисплея. Затяните винты и
закрепите
скобы в своих положениях.
2.
Вставьте
и уложите кабель дисплея и антенны беспроводной связи, подведя их к левому и правому
шарниру
.
3.
Подсоедините
кабель низковольтной дифференциальной передачи сигналов (LVDS) к левому шарниру.
4.
Установите
панель дисплея со скобами на верхнюю крышку.
5.
Уложите
антенные кабели беспроводной локальной сети WLAN, установив их в держатель, и подсоедините
антенны
к плате WLAN.
6.
Вверните
винт, которым крепятся панель дисплея и скобы.
7.
Подсоедините
кабель камеры к модулю камеры.
8.
Установите
:
a) лицевую панель дисплея
b) дисплей в сборе
c) упор для рук
d) клавиатуру
e) крышку шарнира
f) аккумулятор
9.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
37
