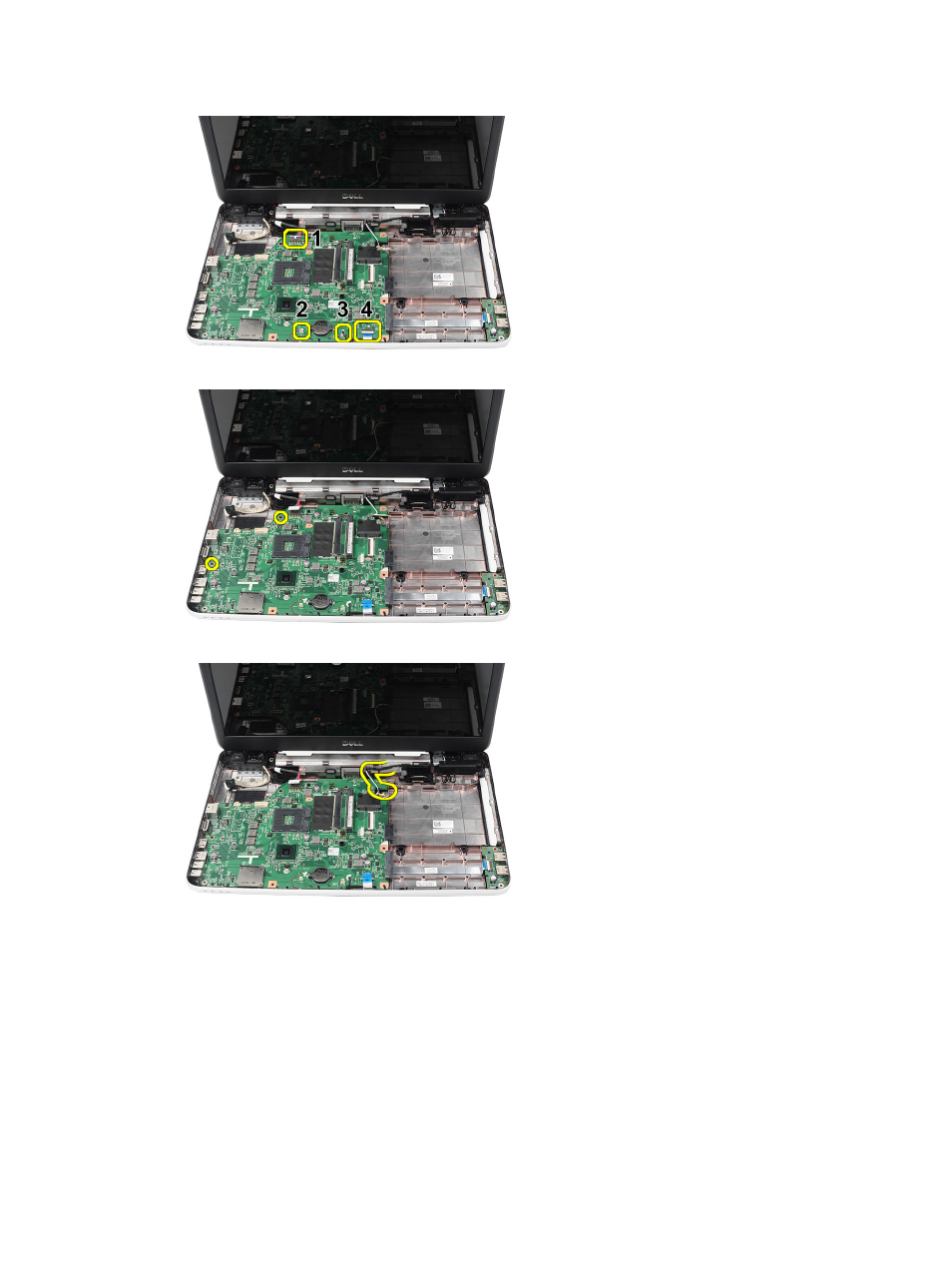

4.
Выверните
винты, которыми крепится систменая плата.
5.
Приподнимите
системную плату под углом и высвободите из гнезд LAN, VGA, HDMI и USB.
Установка
системной платы
1.
Вставьте
системную плату с разъемами LAN, VGA, HDMI и USB в соответствующие гнезда и установите
системную
плату на место.
2.
Вверните
винт, которым крепится системная плата.
3.
Подсоедините
кабель ЖК-дисплея, кабель подачи питания, кабель платы USB, кабель звуковой платы,
кабель
батарейки типа «таблетка» и кабель динамика.
4.
Установите
:
