5.
Извлеките
плату WLAN из компьютера.
Установка
платы беспроводной локальной сети (WLAN)
1.
Вставьте
плату WLAN в соответствующий слот.
2.
Закройте
защелку, которая фиксирует плату WLAN на месте.
3.
Подсоедините
антенны в соответствии с цветовым кодом на плате WLAN.
4.
Установите
:
a) упор для рук
b) клавиатуру
c) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

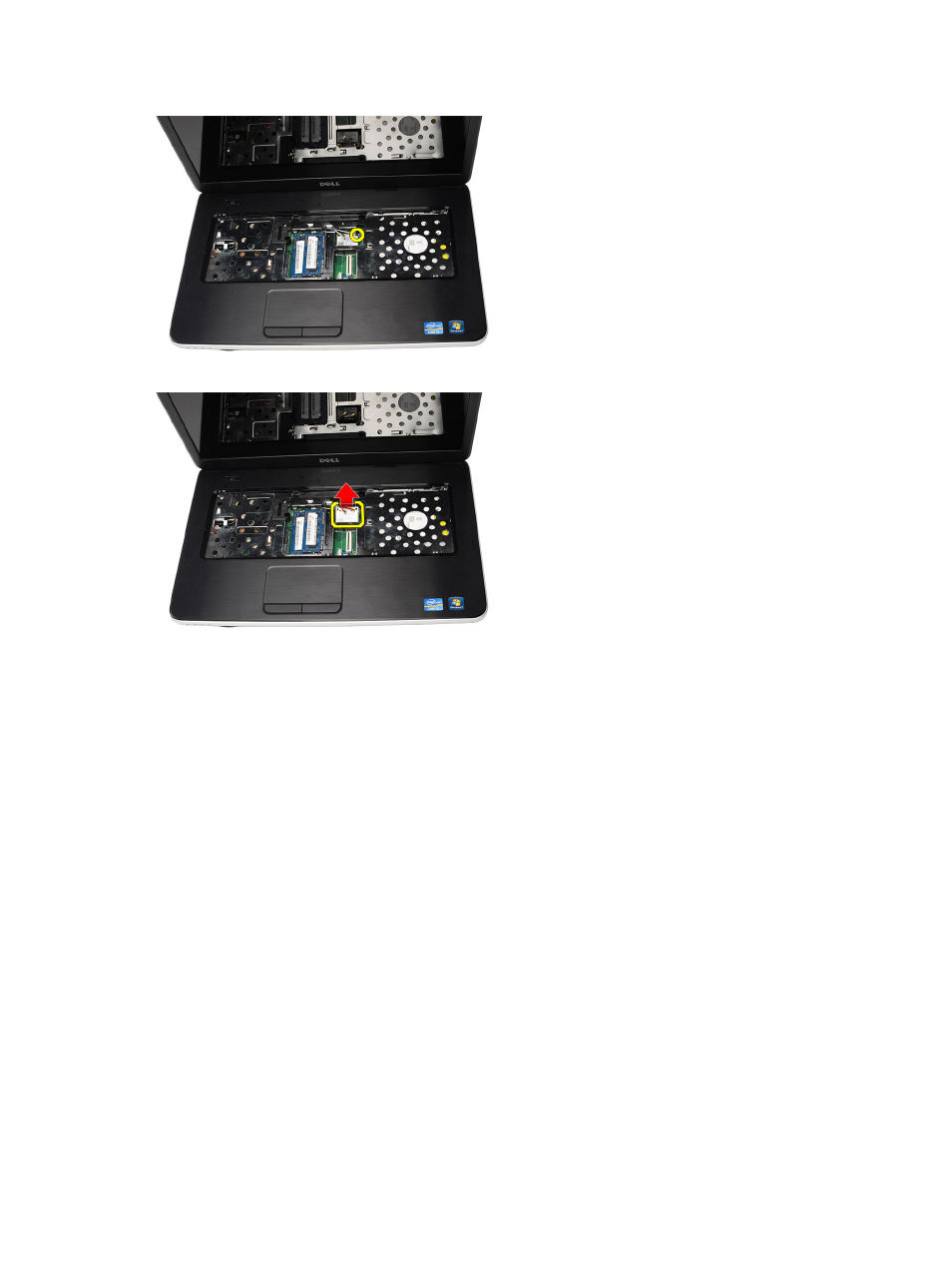

Извлечение
батареи типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) клавиатуру
c) упор для рук
3.
Отсоедините
кабель батарейки типа «таблетка» от системной платы.
20
