Процессор
75
Установка процессора
Последовательность действий
1 Распаковывая новый процессор, соблюдайте осторожность, чтобы не
прикоснуться к нижней части процессора.
ПРЕДУПРЕЖДЕНИЕ.
Необходимо правильно разместить процессор в
гнезде, иначе его можно повредить.
2 Если рычаг освобождения не в верхней позиции, поднимите его.
3 Совместите направляющие прорези на процессоре с направляющими
выступами на гнезде.
4 Совместите угол процессора, соответствующий контакту 1, с углом
контакта 1 гнезда, а затем вставьте процессор в гнездо.
Аккуратно вставьте процессор в гнездо и убедитесь, что он расположен
правильно.

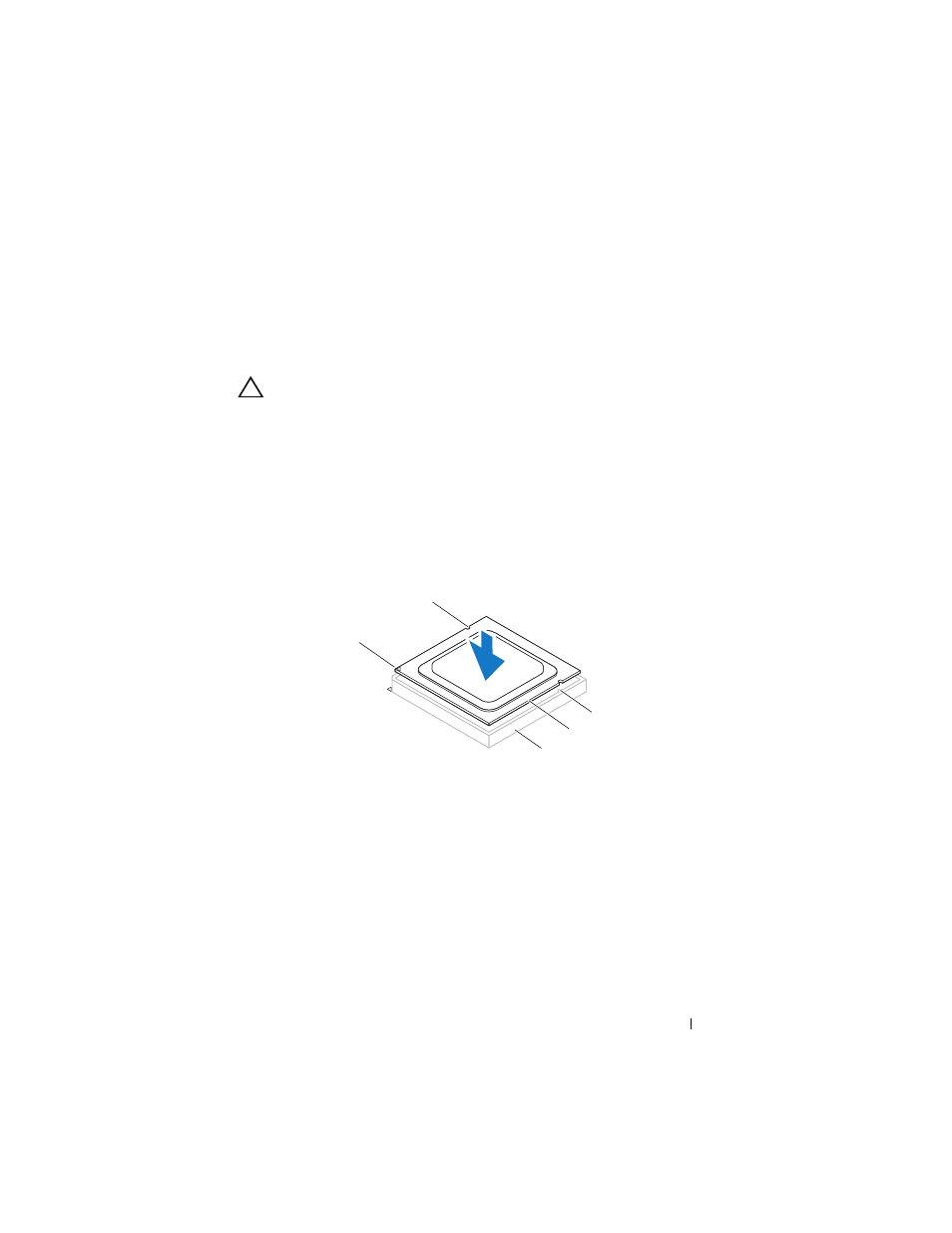

1 разъем 2 процессор 3 направляющие выступы (2)
4
направляющие
прорези (2)
5
указатель контакта
«1» процессора
1
3
5
4
2
