Платы PCI Express
Последовательность действий
1 Отсоедините от платы все кабели, если это применимо.
2 Извлеките плату PCI Express из слота.
Плата PCI Express x1 — возьмите плату за верхние углы, а затем
извлеките из разъема.
Плата PCI Express x16 — придавите фиксатор с боковой стороны,
возьмите плату за верхние углы, а затем извлеките ее из разъема.

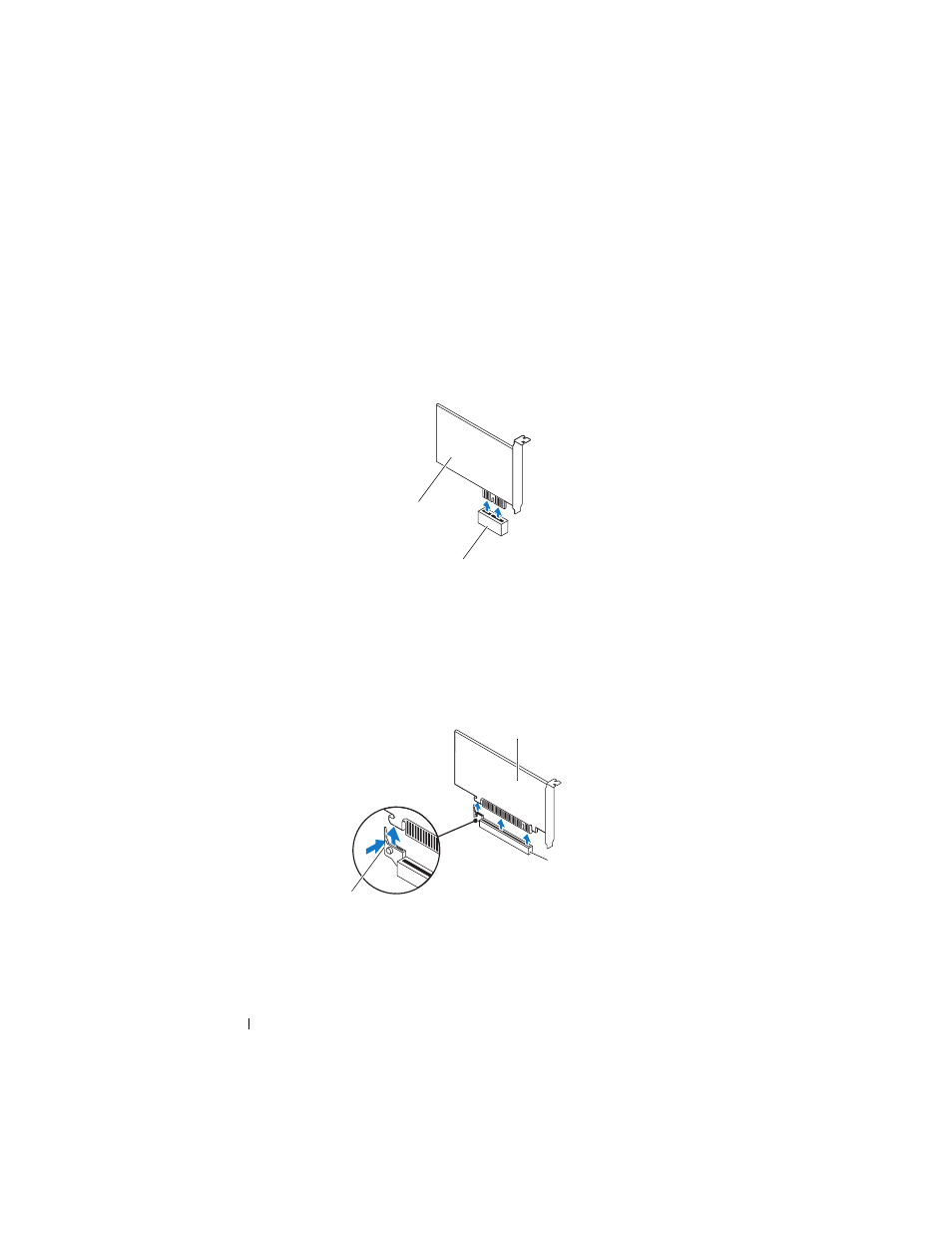

1 плата PCI Express x1
2
слот для платы PCI Express x1
1
фиксатор
2
слот для платы PCI Express x16
3
плата PCI Express x16
1
2
1
3
2
