36
Платы PCI Express

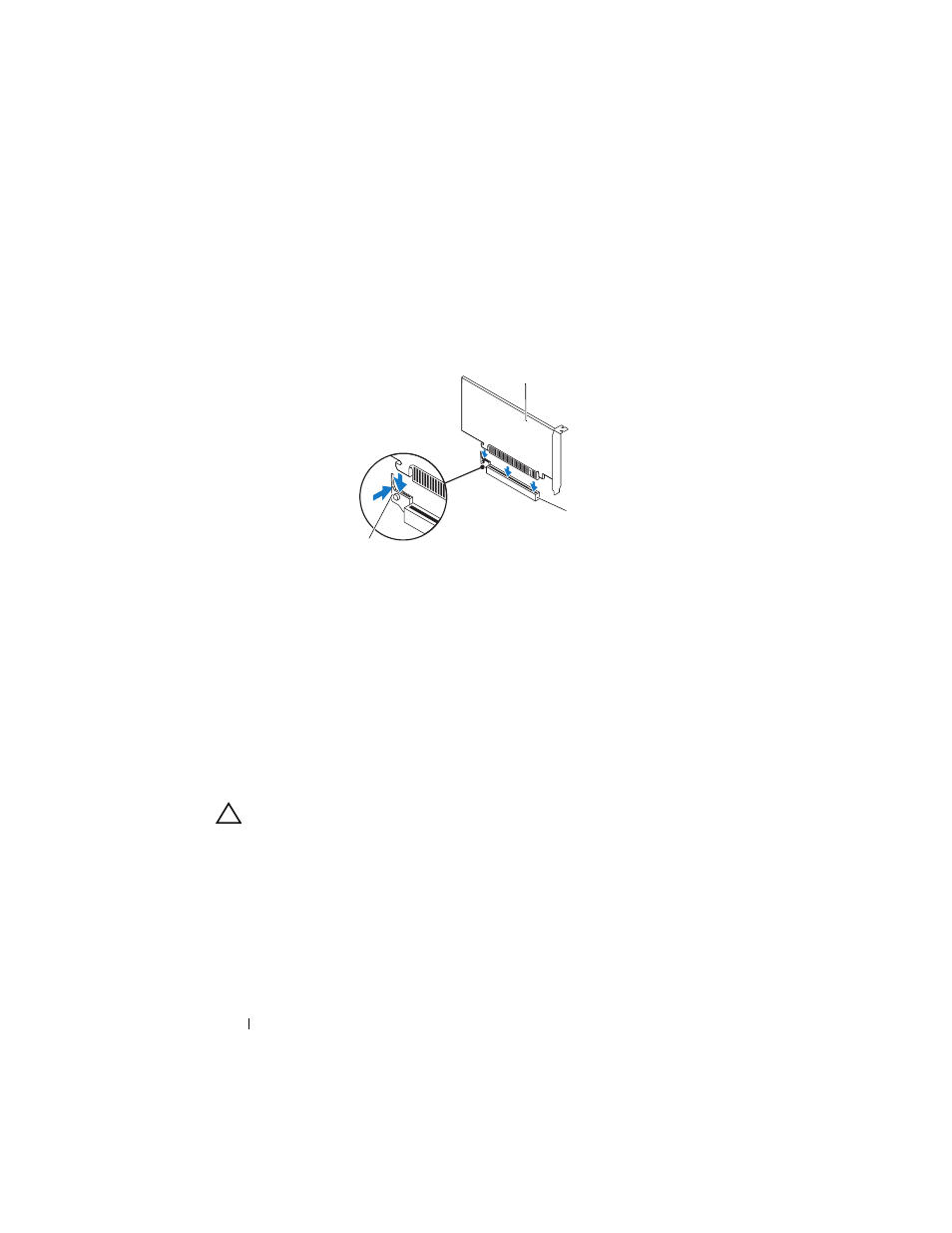

Плата PCI Express x16 —придавите фиксатор с боковой стороны и
вставьте плату PCI Express в разъем системной платы, после чего с
усилием нажмите на нее. Убедитесь, что плата PCI Express плотно
встала на место.
Действия после завершения операции
1 Установите скобу крепления платы. См. раздел «Установка скобы
2 Подсоедините кабели, которые должны быть подсоединены к плате.
Информацию о подключении кабелей платы смотрите в прилагаемой к
ней документации.
ПРЕДУПРЕЖДЕНИЕ.
Не прокладывайте кабели платы поверх или снизу
плат. Если кабели проложены поверх плат, корпус компьютера может не
закрыться. Кроме того, это может повредить оборудование.
3 Установите крышку корпуса на место. См. раздел «Установка крышки
корпуса компьютера» на стр. 19.
4 Следуйте инструкциям, описанным в разделе «После выполнения работ
с внутренними компонентами компьютера» на стр. 11.
5 Порядок завершения установки описан в разделе «Конфигурирование
компьютера после снятия или установки платы PCI Express» на стр. 37.
1
фиксатор
2
слот для платы PCI Express x16
3
плата PCI Express x16
1
2
3
