Скорость Складывания с Клапаном
Последовательности
Гидравлическая система маркеров оснащена
игольчатыми клапанами для контроля
скорости работы маркеров. Игольчатые
клапаны встроены в корпус клапана
последовательности.

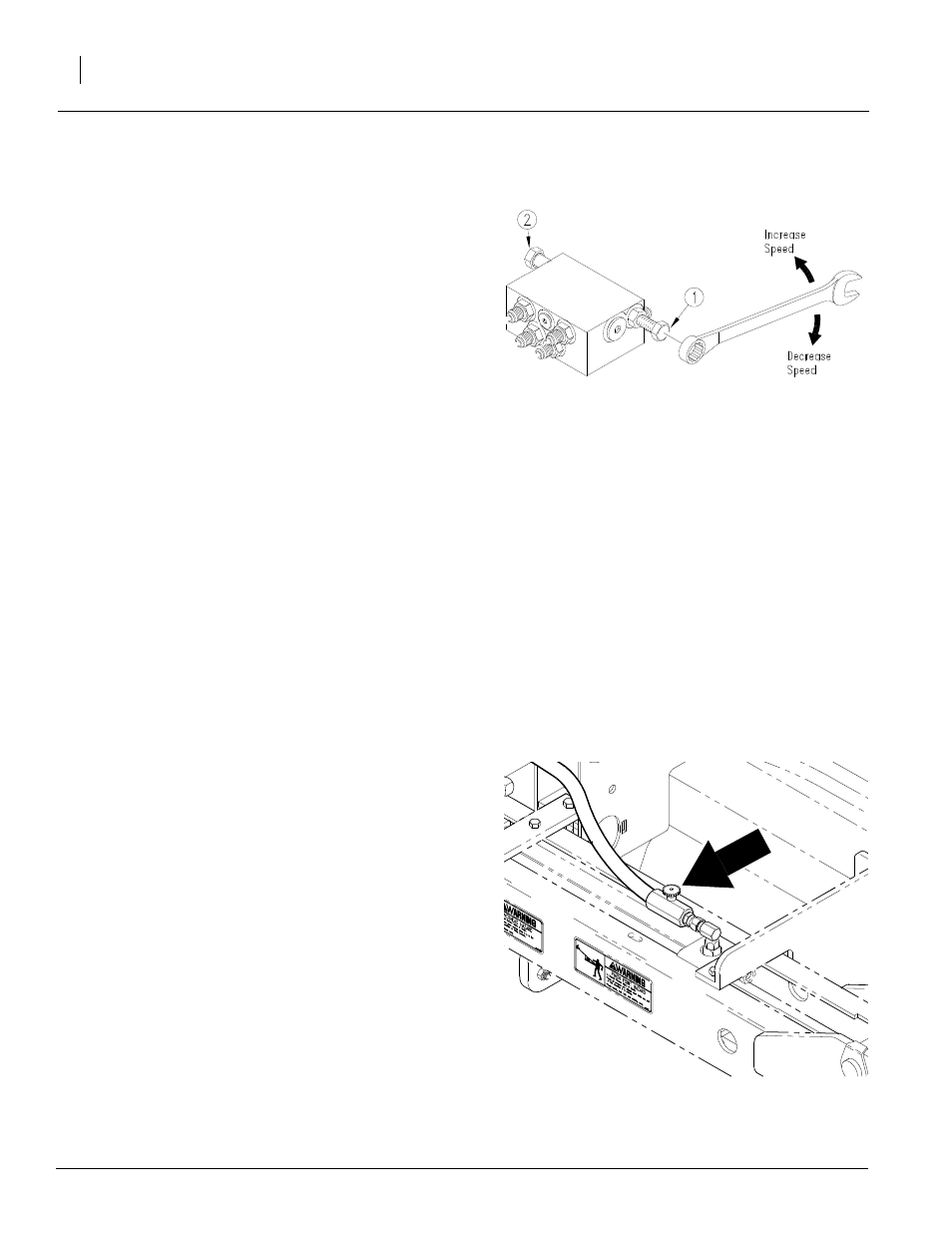

См. Рис. 24. Отрегулируйте скорость работы
маркеров с помощью регулировочного винтра
на корпусе клапана последовательности.
Один винт отвечает за скорость складывания
(1), а второй за скорость развертывания (2).
См. маркировку на корпусе клапана.
Когда трактор работает на нейтральной
передаче, отрегулируйте скорость работы
маркеров. Поворачивайте регулировочные
винты по часовой стрелке, чтобы снизить
скорость маркеров, и против часовой стрелки,
чтобы ее увеличить. Слишком высокая
скорость работы маркеров может повредить
их и повлечь отказ в гарантийном ремонте.
После окончания регулировки, затяните
зажимные гайки, чтобы зафиксировать
регулировочные винты в выбранном
положении.
Маркеры работают в следующей
последовательности:
1. Правый вверх, Левый вверх
2. Правый вниз, Левый вверх
3. Правый вверх, Левый вверх
4. Правый вверх, Левый вниз
5. Повтор цикла
Скорость Складывания с Игольчатым
Клапаном
Игольчатые клапаны контролируют скорость
работы маркеров и находятся на штоковых
концах гидроцилиндров маркеров.
См. Рис. 25. Когда трактор работает на
нейтральной передаче, отрегулируйте
скорость работы маркеров. Поворачивайте
регулировочную рукоять по часовой стрелке,
чтобы снизить скорость маркеров, и против
часовой стрелки, чтобы ее увеличить.
Слишком высокая скорость работы маркеров
может повредить их и повлечь отказ в
гарантийном ремонте.
Рис. 24
Клапан последовательности
14048
Рис. 25
Игольчатый клапан маркера
14062
