Высота Сцепки
1. Для нормально работы необходимо, чтобы
в рабочем положении дышло было
выровнено по уровню. См. Рис. 3.
a. Когда сеялка находится в рабочем
положении, выровняйте дышло с
помощью домкрата.
b. Измерьте высоту спецпого устройства
трактора.
c. Закрепите сцепное устройство на
дышле с помощью болтов 3/4 x 6” (1),
шайб (2) и гаек (3).
ПРИМЕЧАНИЕ: Пазы крепления сделаны со
смещением, так, чтобы сцепное устройство
можно было перевернуть и закрепить в 3
положениях, что дает 6 значений высоты.
ПРИМЕЧАНИЕ: При сцепке сеялки с новым
трактором, перепроверьте высоту и, в случае
необходимости, отрегулируйте ее.
Сцепка с трактором
См. Рис. 4
1. Подайте трактор задним ходом к сеялке. С
помощью домкрата поднимите дышло
сеялки так, чтобы дышло трактора вошло
под верхнюю пластину сцепного
устройства (1).
2. Совместите заднее отверстие верхней
пластины с отверстием дышла. Заведите
нижнюю пластину (4) под дышло и
прикрепите к верхней с помощью двух
болтов 5/8 x 4” (5), плоских шайб (6) и
зажимных гаек (7).
3. Прикрепите верхнюю пластину к нижней
сквозь дышло с помощью болта 1 x 5 1/2”
(8), плоских шайб USS (3) и зажимных гаек
(2).
4. Закрепите страховочную цепь на сцепном
устройстве сеялки с помощью болта 3/4 x 2
1/4” (10), предохранительной шайбы (11),
гровера (12) и гайки (13). Затем
пристегните ее к дышлу трактора.
5. Закрепите домкрат на дышле как показана
на Рис. 5.

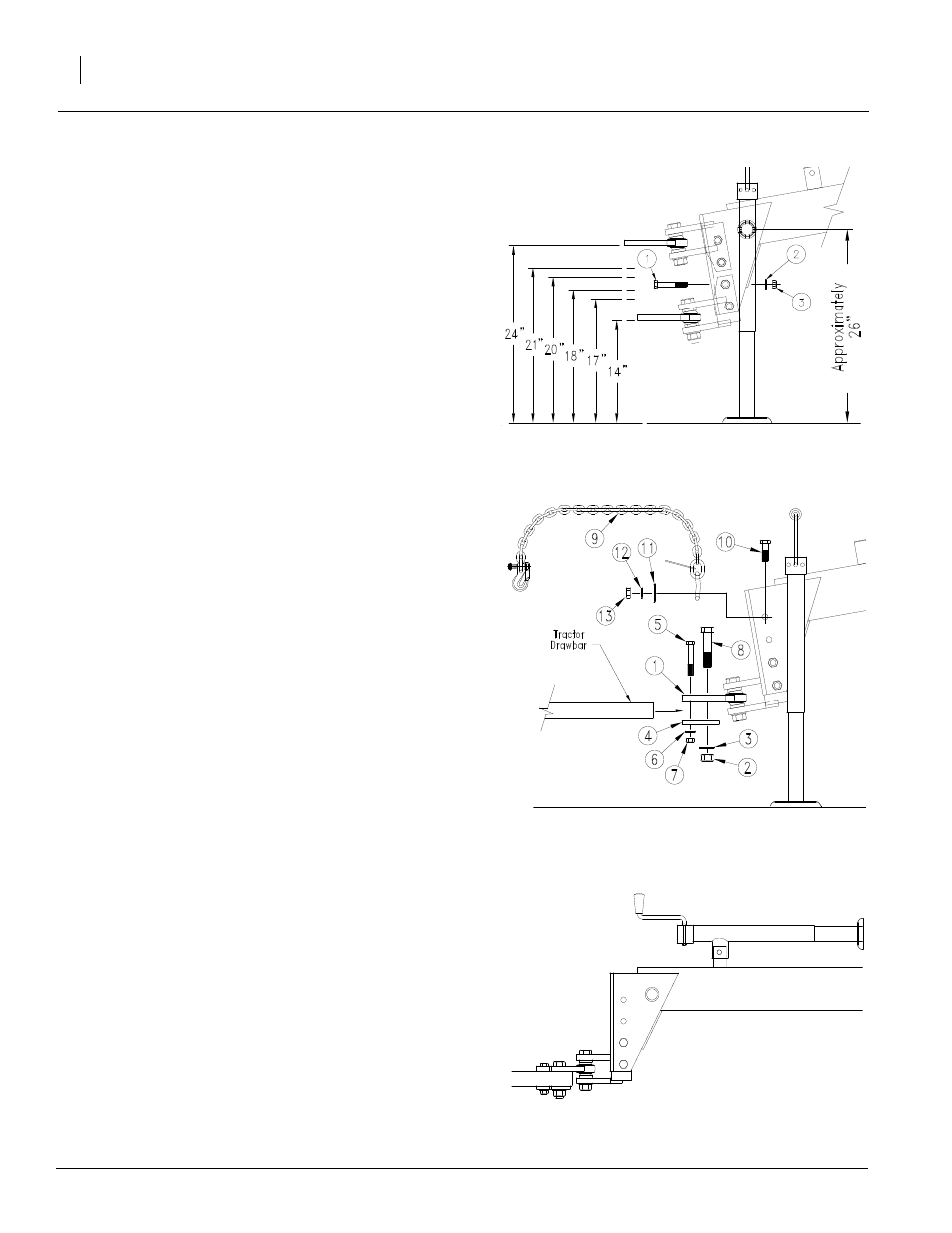

Рис. 3
Высота сцепки
13940
Рис. 4
Сцепка с трактором
13944
Рис. 5
Крепление домкрата
13940
