Система привода
Чтобы уменьшить износ и увеличить срок эксплуатации
цепей привода, следите за натяжением цепей и вовремя
производите их смазку. Регулируйте натяжные звездочки,
чтобы убрать лишнее провисание цепей.

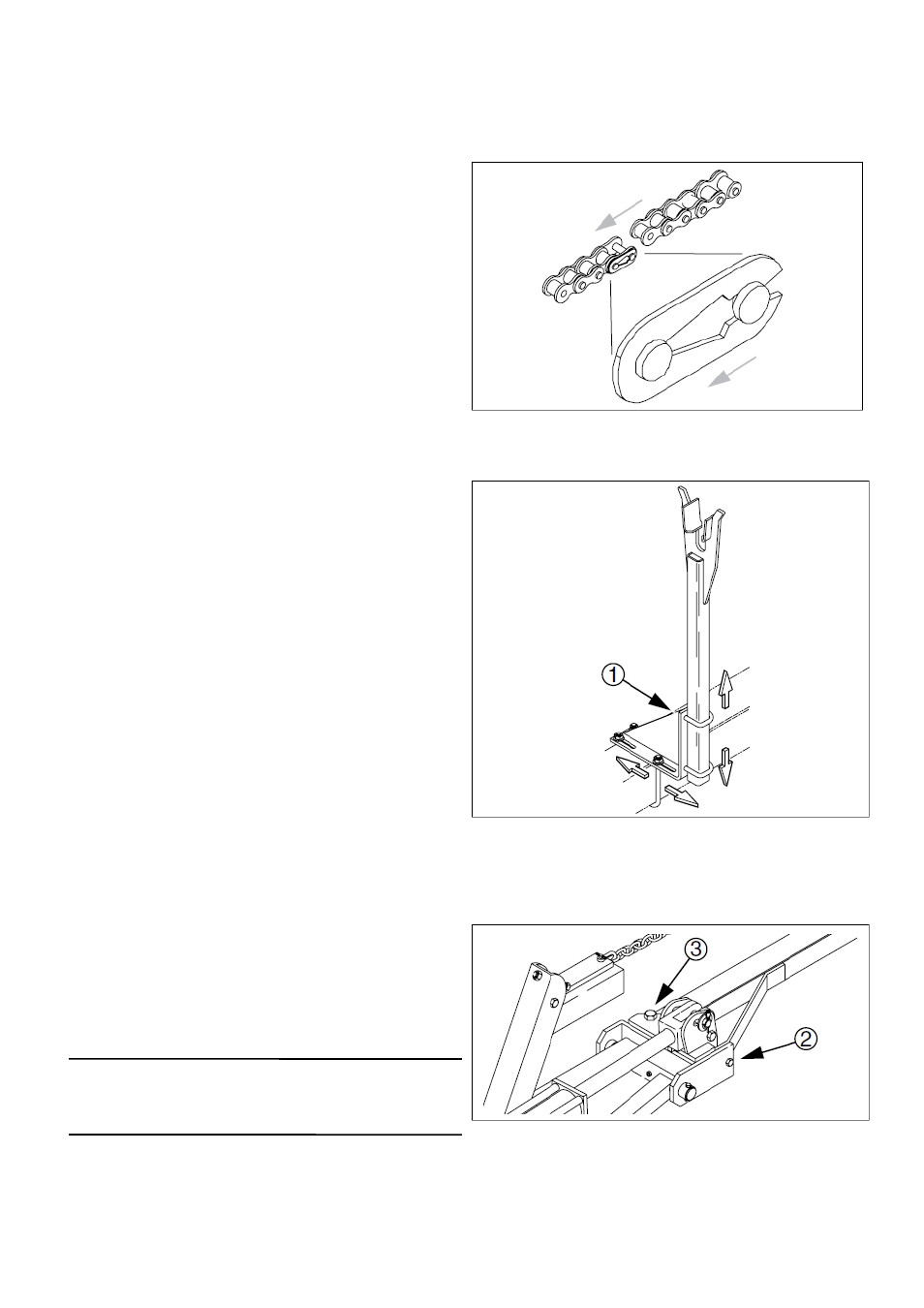

См. Рис. 85
Примечание: Убедитесь, что цепи установлены так,
чтобы застежки цепей смотрели всегда к центру
орудия, а разомкнутые их концы – против
направления движения цепи.
Рис. 85
Защелка цепи
Обслуживание маркеров
Когда маркер находится в сложенном состоянии, вторая
секция должна находиться в захвате кронштейна, и быть
параллельной верхней части бункера орудия.
См. Рис. 86
Для того, чтобы отрегулировать высоту захвата, ослабьте
U-образные
болты
(1)
и
отрегулируйте
высоту
кронштейна.
Кронштейн крепления маркера
Рычаг маркера крепится к маркеру с помощью срезного
болта (2), предназначенного для того, чтобы сломаться,
если маркер встретит препятствие и позволить маркеру
отогнуться назад на втором болте (3).
Если
срезной
болт
сломался,
замените
его
соответствующим болтом (кат. № 802-266С), или же
метрическим болтом М10х1,5 класса 5,8 и гайкой.
Маркер имеет пазы для хранения запасных срезных
болтов.
Примечание: замена болтом более низкого класса или
меньшего размера приведет к частому срезанию
болта.
Срезной болт маркера
Рис. 86
Кронштейн маркера
Рис. 87
Срезной болт маркера
ВАЖНО !
Замена более крупным болтом может привести к
повреждению маркера.
84
