Страница 34
Складывание орудия
1. Разместите трактор и орудие на ровной поверхности.
Установите
трактор
на
стояночный
тормоз.
Учитывайте
пространство,
необходимое
для
складывания орудия.
2. Сложите маркеры. См. «Работа маркеров» на стр. 44.
Переключите селекторный клапан в позицию
Складывание.
См. Рис. 28
3. Перед складыванием необходимо поднять сошники.
Переключите рукояти блокировки сошников в
положение для запирания и полностью поднимите
сошники. См. «Опускание и поднимание сошников»
на стр. 28.
Примечание:
ручки
запирания
сошников
можно
перемещать в любое время, однако замки запирания
сошников срабатывают только, когда сошники
полностью подняты. Каждая секция имеет 2 ручки
запирания сошников.
4. Поднимите орудие, закройте транспортные замки и
позвольте цилиндрам поднимания опуститься в
замки. См. «Поднимание орудия (в транспортное
положение)» на стр. 29.
Примечание:
При
поднимании,
секции
орудия
прогибаются, лишь затем колеса отрываются от
земли.
См. Рис. 29
(1)
Правая защелка ожидает секцию
(2)
Левая защелка приняла секцию и закрылась
5. Медленно подавайте масло в штоковые концы
цилиндров складывающей системы. Складывайте
секции, пока не сработают обе защелки.
Складывание для перевозки будет завершено только
после Поднимания орудия в транспортное положение.
6. Переключите контур складывания в нейтральное
положение.
Теперь можно произвести подготовку к транспортировке.
См. «Транспортировка» на стр. 31.
ОСТОРОЖНО
Опасность защемления – посторонние могут попасть между
секциями складываемого орудия и дышлом. Не допускайте
посторонних к орудию во время складывания.

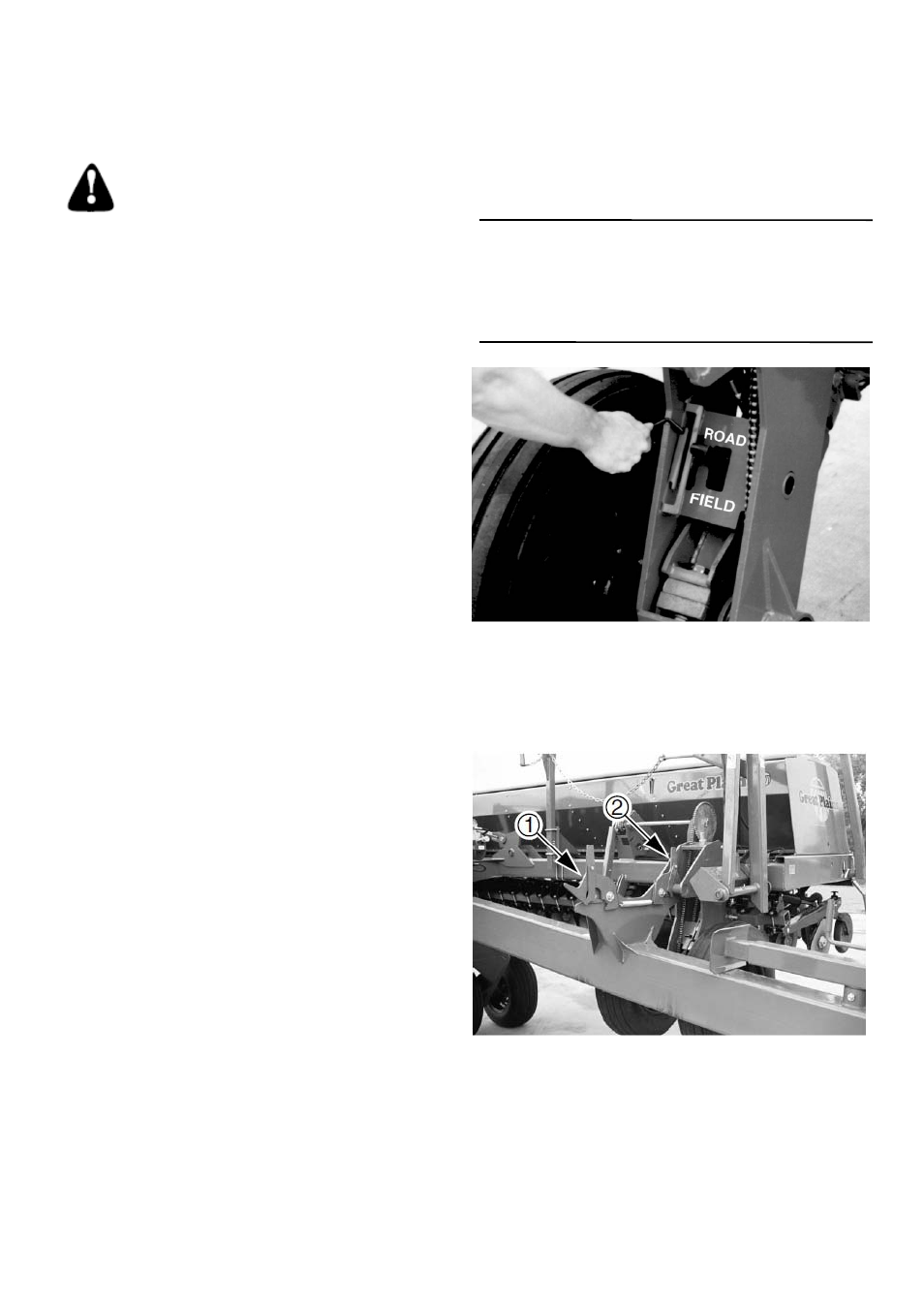

Рис. 28
Блокировка сошников для
складывания
Рис. 29
Защелки крепления секций
ВАЖНО !
Перед складыванием и раскладыванием необходимо
поднять сошники и само орудие в транспортное
положение. В противном случае возможно повреждение
орудие и отказ в гарантийном обслуживании.
30
