Страница 33
Поднимание орудия (в транспортное положение)
Подъемная гидравлическая система находится на
отдельном гидроконтуре. Основная рама поднимается и
опускается независимо от подрамников сошников.
Обычно поднимание орудия используется только при его
складывании. При осуществлении разворота на поле
используется система поднимания сошников.
Транспортные замки используются для блокировки
цилиндров в раздвинутом состоянии и предотвращения
опускания орудия во время калибровки, перевозки и т.д.
См. Рис. 26
Примечание:
при
поднимании
орудия
секции
прогибаются, только затем колеса отрываются от
земли
Транспортное положение
1.
Поднимите сошники. См. «Поднимание и опускание
сошников» на стр. 28.
2.
Если установлена опция раздваивания гидропотока,
селекторный клапан возле сцепного устройства
необходимо переключить в положение Поднимания
орудия (см. «Работа подъемного селекторного
клапана» на стр. 45).
3.
Подавайте масло в цокольные концы цилиндров
поднимания.
См. Рис. 27
4. Оденьте транспортные замки на подъемные
цилиндры. Они полностью зафиксируются после
расслабления цилиндров в шаге 5.
Примечание: замки заблокируются, когда цилиндры
упрутся в скобы.
7. Медленно
измените
направление
потока
в
подъемном контуре, пока обе скобы замков не
упрутся в концы цилиндров. Отключите подачу
масла.

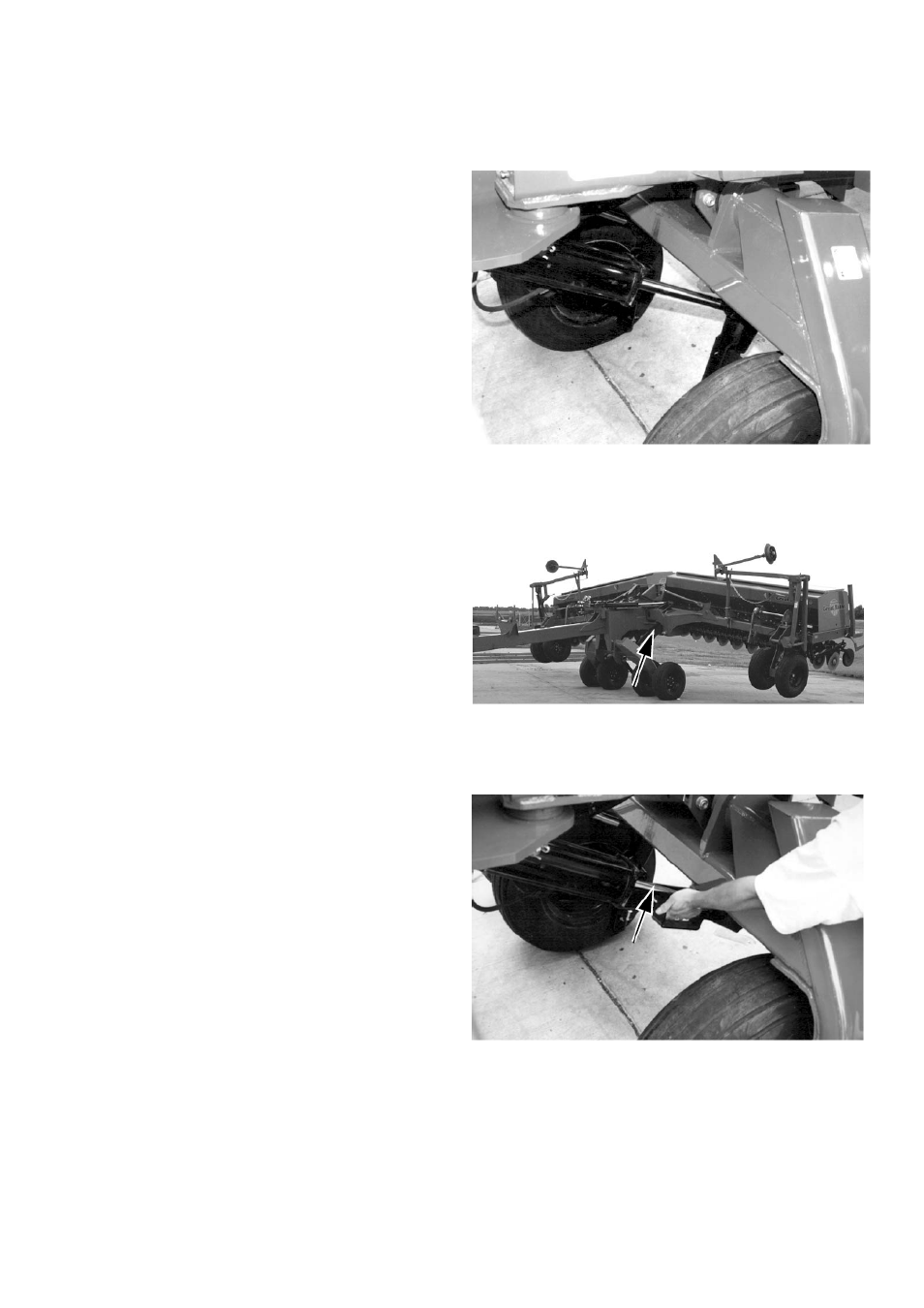

Рис. 25
Цилиндр поднимания
Рис. 27
Транспортный замок цилиндра
Рис. 26
Поднимание орудия
29
