Great Plains Manufacturing, Inc . Указания по работе орудия | 19
11/05/2012 550-353
0586
Настройки тяжелой бороны и катков
См. рисунок 12
9. На тяжелой бороне начать с 5 звеньев, которые
свисают с цепи  в нижном отверстии
кронштейна бороны. (Это стартовая точка в
самом плохом состоянии).
Чем лучше обработана почва, тем короче может
быть натянута тяговая цепь. На зубовой бороне
одно из звеньев в первом ряду уголков
перевернуто. Это позволяет легче пропускать
пожнивные остатки через борону путем
изменения угла первого ряда зубьев. Всегда
проверяйте, чтобы подвесные цепи бороны  не
провисали. В этом случае укоротите цепи.
10. Отрегулируйте гайку  в такое положение,
чтобы пружина  только соприкасалась с
передней пластиной .
11. Затяните гайку  еще на 25 мм дальше по штоку
пружины , чтобы задать предварительный
натяг пружины .
12. Удлините стяжную муфту , чтобы
отрегулировать переднюю балку  для более
агрессивной работы, и укоротите для более
пассивной работы.
13. Убедитесь, что блок фиксатора складывания 
установлен так, что расстояние от задней части
уголка фиксатора складывания до задней части
кронштейнов составляет 48 мм, как показано.

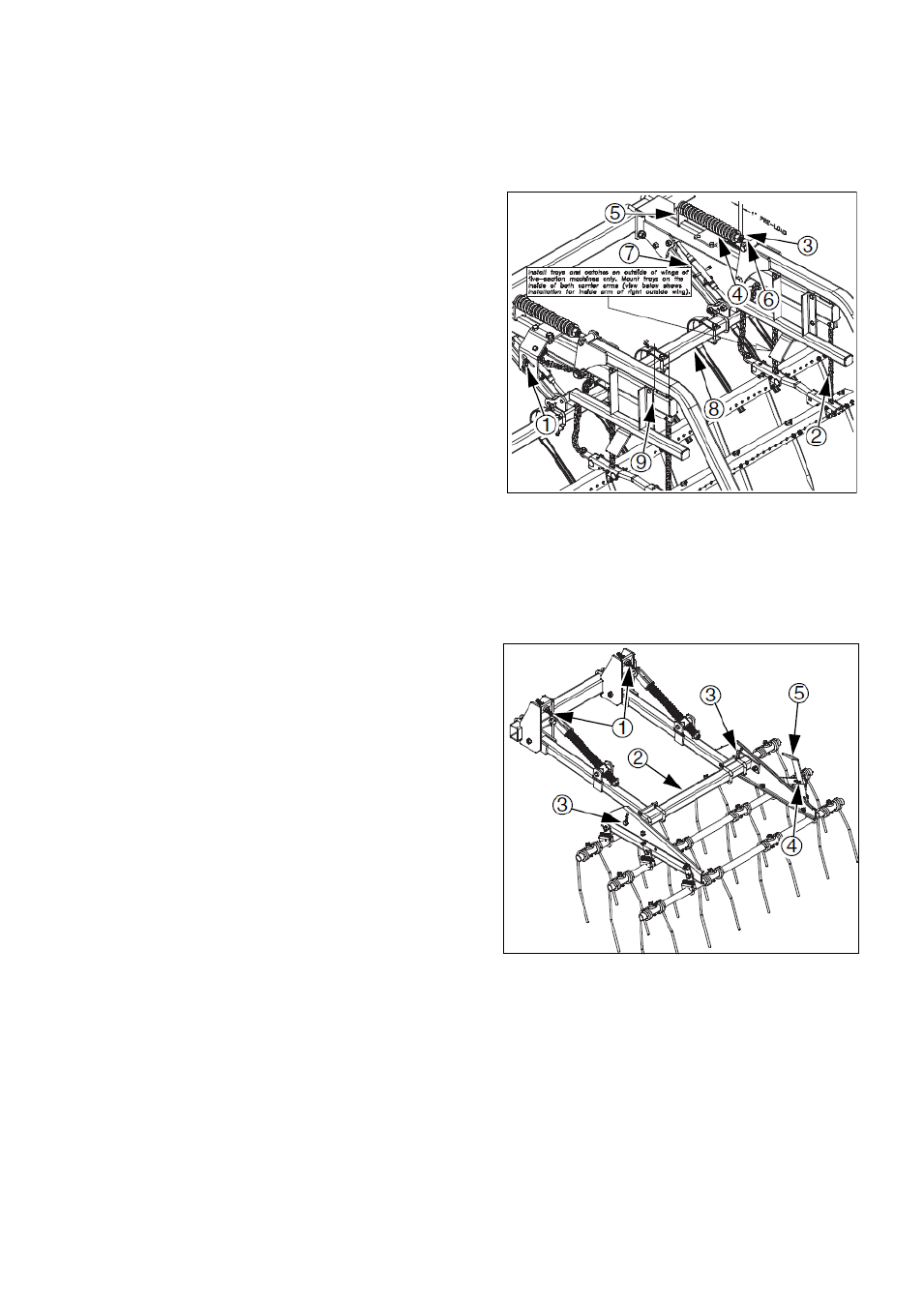

Рисунок 12
Настройки тяжелой бороны и катков
Настройки пружинной бороны
См. рисунок 13
14. На пружинной бороне начать с центровки
верхнего рым-болта . Затем выровнять
главную рамы бороны , изменяя положение
выравнивающих болтов . На кронштейне
имеются два отверстия, а в главной раме -
четыре. При выравнивании выбрать одно из них.
Чтобы отклонить зубья назад, удалите штифт 
с каждого конца и сдвиньте регулятор, нажимая
на ручку  вперед. На полосе имеется пять
отверстий, благодаря которым можно отклонить
зубья назад на несколько градусов. Если нужно,
чтобы один ряд, обычно первый, имел другие
настройки угла, чем остальные, его можно
отрегулировать индивидуально, отвернув
u-
образный болт и установочный винт с каждой
стороны бруса бороны. Прижим бороны
достигается удлинением рым-болта  на
верхней скобе.
В зависимости от необходимого прижима может
понадобиться отрегулировать уровень базовой
рамы.
Настройки катка
15. Если установлен каток, отрегулируйте прижим
либо укорочением рым-болта для уменьшения
давления, либо его удлинением для увеличения
давления.
Рисунок 13
Настройки пружинной бороны
