Страница 19
Great Plains Manufacturing, Inc
.
Подготовка и настройки |
15
11/05/2012
550-353
0586
Выравнивание в поперечном направлении
См. рисунок 7
2.
Отрегулируйте боковые секции, чтобы их
глубина соответствовала глубине центра.
Это делается путем регулировки рым-
болтов подъемных цилиндров каждой
боковой секции. Удлините болт, чтобы
секция поднялась выше, укоротите, чтобы
она шла глубже.

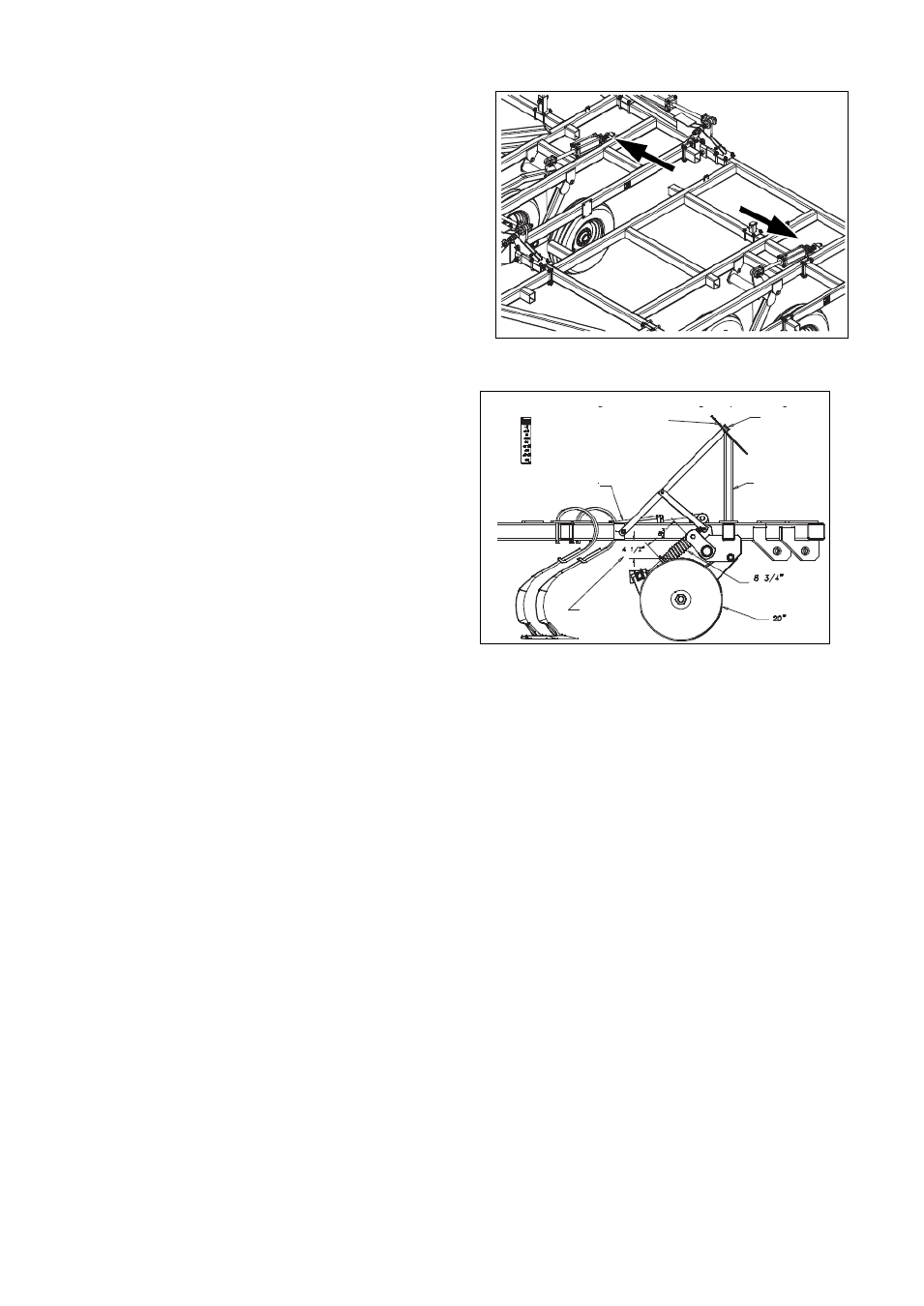

Рисунок 7
Регулировка глубины боковой секции
См. рисунок 8
Калибровка глубины батарей дисков
3. Убедитесь, что предварительный натяг
установлен на пружинных блоках на 22,2 см.
Калибровать стрелку глубиномера на
цилиндрах выдвижения, чтобы расстояние
от рамы 50 см ножей до ножей составляло
11,4 см. Наклейте наклейку на стойку со
стрелкой на '0'.
Рисунок 8
Калибровка глубиномера батареи дисков
Калибровка глубиномера батареи дисков
Наклейте наклейку глубины:
расстояние рамы до ножей
должно составлять 11,4 см
для ножей 50 см. Наклейте
наклейку на стойку со
стрелкой на '0'.
Стрелка
Стойка,
указатель
глубины
Натяг
пружины
ножи
Цилиндр
Расстояние
под рамой
